LTR51
модуль - частотомер и измеритель интервалов времени

LTR51 - модуль с конфигурируемым числом измерительных каналов, который может быть применён для многоканального измерения частоты, периода, количества импульсов как на импульсных выходах различных приборов и датчиков (счётчиков, расходомеров, датчиков оборотов вала), так и на аналоговых выходах.

LTR51 выполнен в виде носителя для установки 8 двухканальных измерительных субмодулей H-51FH или H-51FL, при этом число входных каналов определяется числом установленных субмодулей. Каждый параллельный измерительный канал имеет отдельно настраиваемую двухпороговую схему селекции входного сигнала.

Диапазоны селекции ±10 В и ±1,2 В определяются установкой джамперов, а уровни срабатывания внутри диапазонов задаются программно - всего до 256 уровней.

Отдельная для каждого канала программная настройка верхнего и нижнего уровней срабатывания позволяет повысить помехоустойчивость в случаях зашумлённых сигналов и сигналов сложной формы.

LTR51 модуль с модульной конфигурируемой конструкцией для измерения частоты и интервалов времени.

Возможности:

создание систем измерения частоты, периода сигналов сложной формы и счёта импульсов

создание системы с 16 каналами измерения на одной плате LTR51 c групповой гальванической развязкой

легкая замена и конфигурация субмодулей без необходимости замены устройства сбора данных

выбор из двух диапазонов селекции ±10 В и ±1,2 В с помощью джамперов

программно доступная конфигурация для каждого канала диапазонов срабатывания внутри диапазона селекции

модуль - частотомер и измеритель интервалов времени

Преимущества

до 256 уровней диапазонов срабатывания и 2 диапазона селекции для широкой совместимости

прямое подключение большинства источников импульсного сигнала

конфигурируемая архитектура позволяет легко создать систему измерения под конкретную пользовательскую задачу

входы имеют групповую гальваническую изоляцию для повышения помехоустойчивости

Области применения

измерение частоты, периода сигналов сложной формы и счета импульсов

измерение медленно меняющихся физических процессов с частотой до 100Гц

испытательные центры и научно-исследовательские институты

совместим для измерения импульсных сигналов с счётчиков, датчиков оборота, расходомеров и других приборов с импульсным выходом

атомная энергетика

авиационная промышленность

нефтегазовая отрасль

приборостроение

машиностроение
техника специального назначения
Технические характеристики
Число каналов 2, 4, 6, …. 16 (независимо настраиваемые, с параллельным опросом, определяется комплектацией субмодулей)
Число субмодулей От 1 до 8 (H-51FH или H-51FL)

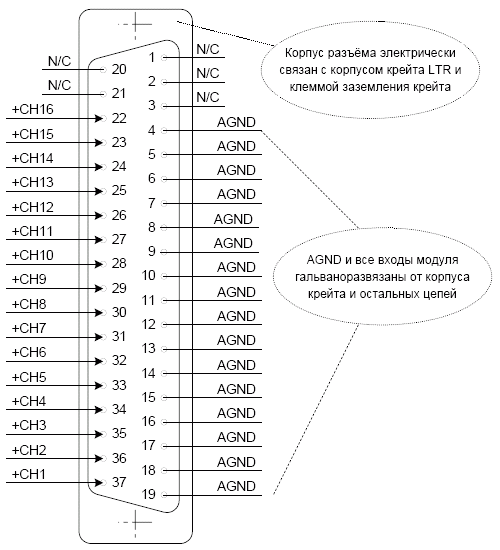

Тип входов Однофазные (с "общей  землёй")
Диапазон входного сигнала ±10 В
Предельно допустимый диапазон входного сигнала (защита входов) ±18 В во включенном состоянии;
± 5 В в выключенном состоянии
Входное сопротивление, измеренное на нулевой частоте, не менее 100 кОм во включенном состоянии;
1 кОм в выключенном состоянии
Максимальная частота дискретизации входного сигнала 500 кГц
Максимально возможная частота измерения 250 кГц (равна половине частоты дискретизации)
Разрешение при измерении длительности импульса 2 мкс (равно периоду частоты дискретизации)
Максимальная измеряемая длительность импульса и минимальная измеряемая частота Принципиально не ограничена (определяется ПО верхнего уровня)
Точность измерения периода и длительности импульса Определяется установленным периодом измерения и погрешностью установки частоты опорного генератора крейта LTR (типично ±5*10-5 )
Схема селекции (компарирования) входного сигнала Двухпороговая с гистерезисом, с программным управлением порогами гистерезиса
Диапазоны напряжений порогов компарирования (задаются установкой джамперов на субмодулях H-51, см. примечания снизу таблицы) -10,2 В… +10,1 В
-1,22 В… +1,21 В
Точность установки порога компарирования 1,5% от диапазона порогов компарирования
Шаг установки порогов компарирования 256 уровней, задаются программно в пределах установленного  диапазона компарирования
Температурный дрейф нуля порога компарирования, приведенный ко входу
(определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)
25 мкВ/°C
Температурная зависимость шкалы установки порогов компарирования
(определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)
100 ppm/°C
Гальваноизоляция модуля
См. п.п. Характерные особенности модулей LTR
Примечания:
  • Установка субмодулей H-51x обязательна. Допускается установка от 1-го до 8-ми субмодулей.
  • Модуль с любым количеством субмодулей занимает одно место в крейте.
  • При заказе LTR51 совместно с крейтами LTR-U-1-4 или LTR-EU-2-5 обязательно укажите требуемые диапазоны установки порогов компарирования, поскольку перестановка джамперов на субмодулях H-51x затруднена в крейтах LTR-U-1-4 или LTR-EU-2-5 из-за необходимости их разборки.



     АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Универсальный предусилитель милливольтовых сигналов LP-04-M

LP-04-M

Субмодули для LTR51

H-51X

Аксессуары, входящие в комплект поставки
  1. Кожух DP-37С (1 шт.)
  2. Разъем DB-37M (1 шт.)
  3. CD с документацией и программным обеспечением (по запросу)
