Программный комплекс «L-Card Measurement Studio»

Программный комплекс «L-Card Measurement Studio» (LMS) предназначен для проведения измерительных экспериментов и решения задач автоматизации на базе оборудования компании «L-Card».

«L-Card Measurement Studio» позволяет из одной программной оболочки без необходимости запуска отдельных программ выполнять все действия, которые необходимы на разных стадиях выполнения измерительных задач, такие как:

- полная конфигурация (создания сценария) всего эксперимента, включая используемое измерительное оборудование, настройки его режимов, задание способа обработки, сохранения и отображения данных эксперимента

- проведение экспериментов одновременным отображением измеряемых параметров для контроля его проведения

- просмотр данных ранее проведенных экспериментов

- экспорт данных проведенных экспериментов для дальнейшей их обработки в других программах

Программный комплекс предлагается в трёх возможных конфигурациях:

Тип Лицензии

LTR-EU-8/16

LTR-EU-2-5

LTR-CEU-1-4/ E/L-502

LMS - Pro

1

2

4

LMS - Duo

0

1

2

LMS - Single

0

0

1

Ключевые возможности программы

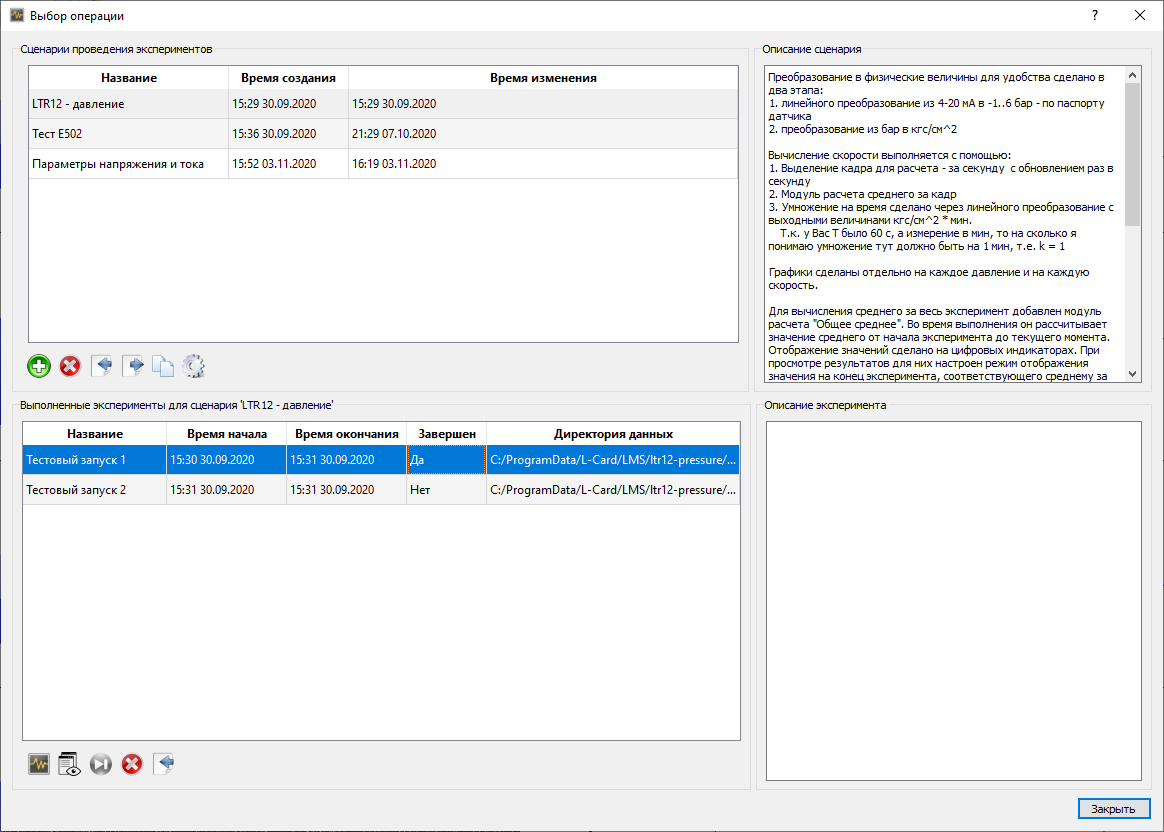

1. Работа с базой сценариев экспериментов:

возможность полной настройки всех параметров, необходимых для проведения требуемого пользователю типа экспериментов, в виде сценария проведения эксперимента

создание произвольного количества различных сценариев проведения экспериментов для различных измерительных задач

все создаваемые сценарии сохраняются в общей базе для быстрого просмотра списка созданных сценариев и выбора нужного

по каждому сценарию в базе сохраняется информация о всех проведенных экспериментах в соответствии с данным сценарием для быстрого перехода к просмотру данных

экспорт и импорт сценариев для переноса на другой компьютер



2. Работа с измерительным оборудованием:

Поддержка работы со следующим оборудованием «L-Card»:

- все крейты системы LTR, а также модули LTR11, LTR12, LTR22, LTR24, LTR25, LTR27, LTR34, LTR35, LTR114, LTR212, LTR216

- модуль E-502 и плата L-502

- преобразователи LPW25, подключаемые к модулям LTR25 или LTR24-2. Поддержка автоматического чтения данных из TEDS-памяти при подключении к LTR25

работа одновременно в рамках одного эксперимента с произвольным количеством крейтов LTR, в свою очередь, с произвольным количеством и составом модулей, а также одновременно с произвольным количеством отдельных модулей и плат (количество ограничивается только лицензией)

возможность как выбора измерительных устройств из списка автоматически определенного подключенного оборудования, так и добавления и изменения списка используемых устройств вручную

выполнение всех действий, не требуемых явного доступа к оборудованию, без непосредственно наличия подключенного измерительного оборудования

возможность задать все настройки, поддерживаемые модулем, с учетом различных особенностей различных модулей, в том числе:

- задать индивидуально для каждого модуля свою частоту дискретизации данных

- для каждого модуля выбрать произвольный набор используемых каналов для ввода или вывода индивидуально

- для каждого канала АЦП задать свой диапазон измерения, режим измерения (в зависимости от модуля), а также способ перевода значений измерений в пользовательские единицы измерения (подробнее описано ниже)

- возможность для АЦП с настройкой каналов в дифференциальном режиме или режиме с общей землей выбрать свой режим для каждого канала индивидуально

- настройка аппаратного усреднения для модулей E-502 и L-502

работа как с крейтамы LTR через локальную службу ltrd, так и с произвольным количеством удаленных служб ltrd

подключение модулей E-502 по сети как по вручную заданным параметрам подключения (IP-адрес и порт), так и по сетевому имени автоматически обнаруживаемого модуля в локальной сети

выполнение встроенной тарировки каналов для модулей LTR212 и LTR216

возможность задания произвольного пользовательского имени для каждого устройства и каждого канала для удобной их идентификации в сценарии



3. Перевод из измеряемых АЦП электрический величин в пользовательские величины:

назначение индивидуально на каждый канал АЦП способа преобразования данных в пользовательские величины

возможность для каждого канала задать произвольное количество функций преобразования, применяемых последовательно к данным измерения данного канала

справочник типов преобразователей, позволяющий однократно определить функции преобразования для однотипных датчиков, используемых в системе

справочник преобразователей, позволяющий задать информацию о конкретном экземпляре датчика заданного типа, для удобного хранения информации о назначении конкретных датчиков конкретным каналам измерительного оборудования

поддержка линейного преобразования как по заданным коэффициентам (множитель и смещение), так и по сопоставлению величин в двух заданных точках, а также упрощенное здание функций преобразования для токового шунта или преобразования между единицами измерения

поддержка стандартных функций преобразования для термосопротивлений по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001.

поддержка функций преобразования для преобразователей LPW25 с учетом коррекций их АЧХ и ФЧХ



4. Вывод сигналов заданной формы:

возможность задать для каждого канала ЦАП или канала цифрового вывода свои параметры выводимого сигнала

для каналов ЦАП поддерживаются следующие формы сигнала:

- постоянное значение

- синус с заданной амплитудой, частотой, смещением нуля и начальной фазой

- пила с заданием частоты, начального и конечного значения

- прямоугольные импульсы с заданием уровня импульса, паузы, частоты и скважности

- кусочно-линейная функция, задаваемая по произвольному количеству точек, определяющих соответствие времени и значения

- для каналов цифрового вывода поддерживаются следующие формы сигнала:

- постоянное значение

- произвольное задание сигнала со сменой уровня в заданные моменты времени

использование как циклического, так и потового режима вывода

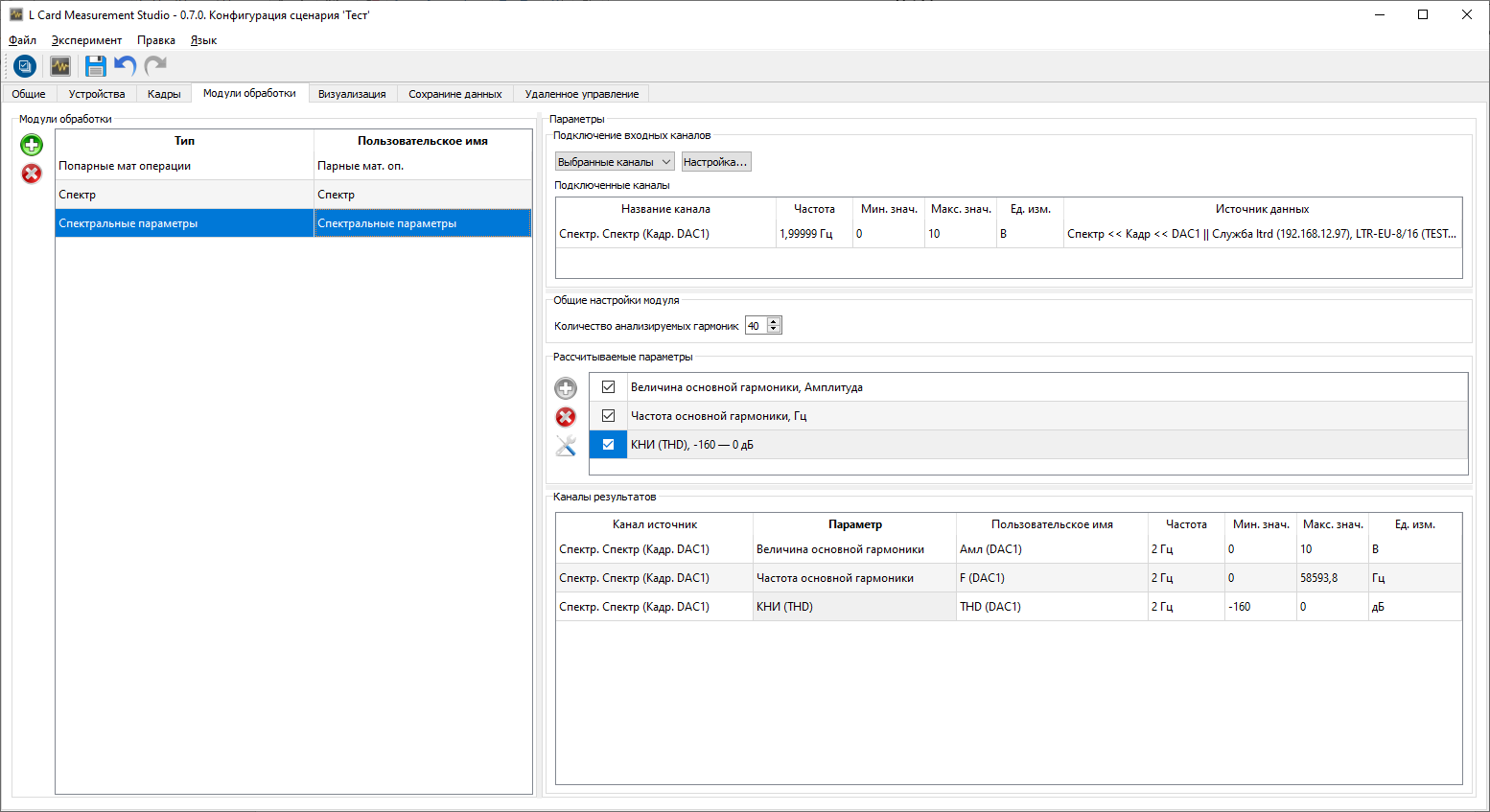

5. Расчетные каналы

возможность задания произвольного количества дополнительных расчетных каналов, данные которых получаются с помощью расчетной функции на основе данных каналов ввода или других расчетных каналов

возможность для параметров, вычисляемых по части сигнала за ограниченный интервал времени (кадру), задать произвольное количество настроек выделения кадров из непрерывных исходных данных











поддержка следующих параметров, вычисляемых за кадр:

- среднее значение

- RMS переменной составляющей (с использованием окна)

- значение постоянной составляющей (с использованием окна)

- размах

- коэффициент пульсаций

- частота и амплитуда максимальной гармоники спектра

- коэффициент нелинейных искажений











поддержка получения данных нового канала с помощью линейного преобразования данных исходного

поддержка расчета параметров по всем данным от начала эксперимента до заданного момента, включая:

- среднее значение

- максимальное значение

- минимальное значение

поддержка получения данных новых каналов с помощью попарного сложения, вычитания, умножения или деления значений двух других каналов

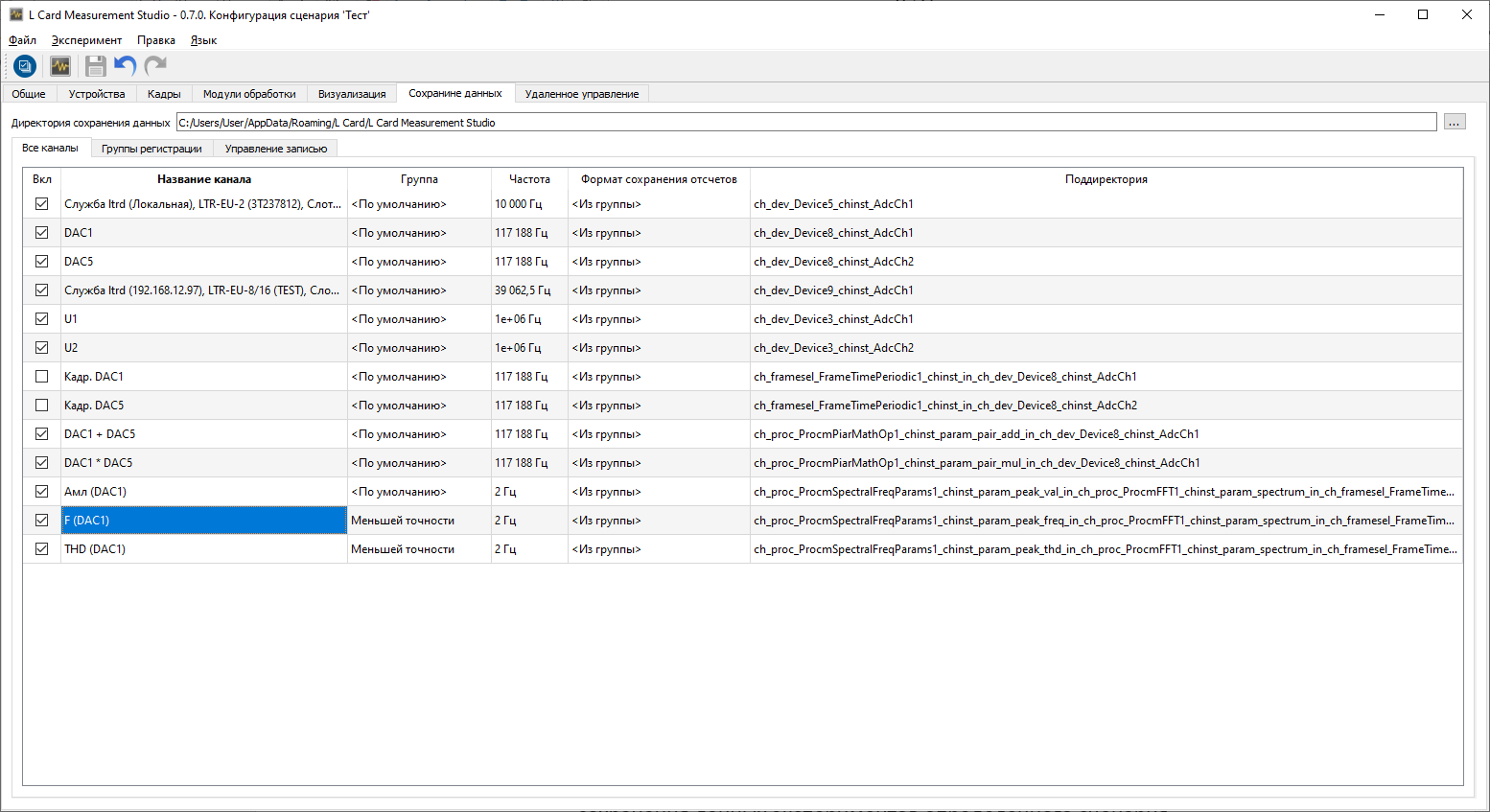

6. Сохранение данных эксперимента

возможность задания общей базовой директории, используемой по умолчанию для сохранения данных экспериментов определенного сценария

автоматическое создание директории нового эксперимента с возможностью ее изменения по завершению проведения эксперимента

ручное включение и останов записи данных во время эксперимента без прекращения отображения измеряемых параметров

возможность задания начальной задержки записи для автоматического исключения из записи начального неустановившегося сигнала

возможность задания максимального времени записи как для всего эксперимента, так и отдельного непрерывного блока записи

продолжение ранее остановленного эксперимента, в том числе и после выключения машины, с продолжением записи с места останова

возможность задания формата записи отсчетов для выбора между малым размером записанных данных на диске (2 байта на отсчет) и максимальной точностью представления (8-байт с плавающей запятой) как индивидуально для каждого канала, так и для группы каналов

произвольный выбор каналов, данные по которым будут записываться из общего набора каналов, используемых в эксперименте

сохранение счетчиков синхрометок для каждого модуля крейтовой системы LTR для привязки к ним данных в сторонних программах

сохранение пользовательского описания для каждого проведенного эксперимента

включение управления записью командами, передаваемыми в сети с помощью UDP-пакетов, а также передачу этих команд самой программой при включении/отключении записи







7. Графический интерфейс представления данных

графический интерфейс для отображения данных эксперимента полностью определяется пользователем в конфигурации конкретного сценария

поддержка нескольких окон, с привязкой каждого окна к заданному монитору, для возможности использования всех подключаемых к рабочему месту мониторов

поддержка нескольких страниц (закладок) в каждом окне, для группировки одновременно отображаемых параметров, в случае если их количество не позволяет их удобно отобразить все одновременно





содержимое каждой страницы произвольно задается пользователем и может включать в себя произвольное число графиков и/или цифровых индикаторов

для задания позиции элементов каждая страница представляется таблицей с произвольным числом строк и столбцов (аналогично таблице в Word). Каждый визуальный элемент может занимать свою ячейку таблицы, а также занимать сразу несколько рядом расположенных ячеек

 назначение каналов для отображения задается произвольным образом. Каждому визуальному элементу может быть назначено несколько каналов и каждый канал может быть назначен одновременно нескольким визуальным элементам

поддержка отображения как относительного, так и абсолютного времени на графиках

поддержка произвольного числа осей значений на графиках с расположением их справа или слева

для каждой оси значений может быть задан как фиксированный диапазон шкалы, так и автоматические определение диапазона по отображаемым данным

возможность задания для каждого цифрового индикатора интервала обновления значений во время проведения эксперимента, а также момента отображения при просмотре данных (конец или начало просматриваемого блока данных, либо конец всего эксперимента).









8. Просмотр данных эксперимента

выполнение просмотра данных любого ранее проведенного эксперимента, данные которого были сохранены в базе

произвольное управление интервалом времени при просмотре данных на графиках

отслеживание значений сигналов в точках по курсору

создание нескольких фиксированных курсоров с сохранением их с данными эксперимента

возможность производить измерения параметров между курсорами с сохранением их с данными эксперимента









9. Экспорт данных

экспорт записанных сигналов в табличной форме для просмотра и обработки сторонними программами

поддержка следующих форматов для экспорта:

- текстовый файл формата csv с заданием символа для разделения полей и кодировкой файла (CP-1251 или юникод UTF-8 с опциональным добавлением BOM)

- файл xlsx для прямого экспорта в документ Excel (2007 и выше)

произвольный выбор набора каналов, данные по которым будут экспортированы, из всех записываемых

включение произвольно задаваемых заголовков в первой строке результирующего файла

экспорт данных как за все время эксперимента, так и за заданный вручную интервал времени

возможность вручную выбрать шаг времени для экспорта сигналов
