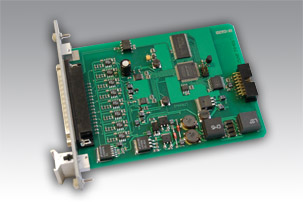

LTR34 — четырех- / восьмиканальный ЦАП с разрядностью 16 бит, предназначенный для использования в качестве программируемого источника постоянных и переменных напряжений в диапазоне ±10 В.

Каждый канал LTR34 имеет выход 1:1 и 1:10. Каналы ЦАП синхронны. В потоковом режиме обеспечивается скорость выдачи данных до 400 Котcчётов/c, в режиме автогенератора — до 500 Котcчётов/c. В режиме автогенератора периодический сигнал предварительно загружается в буфер LTR34 объёмом до 2 млн. отсчётов.

В асинхронном режиме работы LTR34 всегда удерживает на выходах последнее выведенное напряжение. Вход внешнего старта с гальванической опторазвязкой позволяет запускать синхронный процесс выдачи данных от внешнего синхросигнала.

Прибор применяется для качественного воспроизведения постоянных и переменных напряжений с частотой сигнала до единиц килогерц.

LTR34 многоканальный цап для систем статического и динамического аналогового управления.

Возможности:

широкий выбор режимов: синхронный потоковый, асинхронный, циклический автогенератор (от 2-х до 2-х млн. отсчётов в цикле)

имеет 2 варианта исполнения: на 4 или 8 выходных каналов

построение синхронных систем с высокими требованиями к точности воспроизведения 16 бит

большой выбор величин периодов сигнала, которые могут быть воспроизведены в режиме автогенерации периодического сигнала: можно задавать количество точек на период сигнала (от 2 до 2 млн.)

однофазные выходы LTR34 гальванически отвязаны от земли крейта LTR и от других модулей для повышения качества воспроизведения

многоканальный ЦАП для систем статического и динамического аналогового управления

Преимущества

высокая точность (до ±0,1 %) воспроизведения постоянных и переменных напряжений

режим автогенерации периодического сигнала позволяет предварительно записать до 2 млн сэмплов в буфер ЦАП и далее стартовать синхронный циклический вывод сэмплов из буфера ЦАП без подкачки данных из компьютера

универсальный генератор как для постоянного, так и для переменного тока

вход внешнего старта с гальванической развязкой позволяет удалённо запустить синхронный процесс выдачи данных от внешнего синхросигнала

долговременная устойчивость выходов к короткому замыканию

Технические характеристики

ЦАП

Количество каналов

4 (для LTR34-4)
8 (для LTR34-8)

Возможное число каналов параллельного вывода

1, 2, 4 (для LTR34-4)
1, 2, 4, 8 (для LTR34-8)

Разрядность

16 бит

Каждый канал имеет по два выхода напряжения с общей землёй

Выход 1:1 (диапазон ±10 В)
Выход 1:10 (диапазон ±1 В)

Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока

±0,1 %

Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока синусоидальной формы, для N-канального режима (где N=1, 2, 4, 8):

±0,1 %	При частоте выходного напряжения 400 Гц
±0,15 %	При частоте выходного напряжения от 10 Гц до 5000/N Гц (кроме 400 Гц)
±0,5 %	При частоте выходного напряжения свыше 5000/N Гц до 12000/N Гц
± 1%	При частоте выходного напряжения свыше 12000/N Гц до 16000/N Гц

Максимальный выходной ток

Не менее 25 мА (диапазон ±10 В)
Не менее 2,5 мА (диапазон ±1 В)

Долговременная устойчивость выходов к КЗ

Имеется

Выходное сопротивление по постоянному току

50 Ом (диапазон ±10 В)
389 Ом (диапазон ±1 В)

Типичное значение максимальной скорости нарастания выходного напряжения

25 В/мкс

Максимальная частота ЦАП в режиме автогенератора

В 1-канальном режиме — 500,0 кГц,
в 2-канальном режиме — 250,0 кГц,
в 4-канальном режиме — 125,0 кГц,
в 8-канальном режиме — 62,5 кГц

Максимальная частота ЦАП потокового вывода

В 1-канальном режиме 400,0 кГц,
в 2-канальном режиме 200,0 кГц,
в 4-канальном режиме 100,0 кГц,
в 8-канальном режиме 50,0 кГц

Буфер ЦАП

До 2 000 000 отсчётов

Вход синхронизации внешнего старта ЦАП

Гальваническая развязка

Индивидуальная относительно других контактов пользовательского разъема

Тип входного сигнала

Логический TTL 5-вольтовой логики

Входной ток

Не более 8 мА (при входном напряжении 5 В)

Гальваноизоляция модуля
См. п.п. Характерные особенности модулей LTR

Цены, модификации и варианты исполнения

Доступны к заказу
LTR34-4-m	Цена 47 100.00 руб., в т.ч. НДС 20% Mодуль ЦАП: 16 бит, 4 канала, до 500 килоотсчётов/с; выходы ±10 В или ±1 В Первичная поверка включена в стоимость
LTR34-8-m	Цена 47 100.00 руб., в т.ч. НДС 20% Модуль ЦАП: 16 бит, 8 каналов, до 500 килоотсчётов/с; выходы ±10 В или ±1 В Первичная поверка включена в стоимость

Метрология
Поверка LTR-серии	Цена 9 600.00 руб., в т.ч. НДС 20% Первичная/периодическая метрологическая поверка одного изделия LTR-серии.

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

Плата клеммников на 37 контактнов

Переходник DB-37F-INCREASER

Комплект поставки

Кожух DP-37С (поз.1) + Розетка DB-37F (поз.2) – для изготовления кабеля подключения к сигналам аналогового разъёма.
CD с документацией и программным обеспечением.
