LTR-CEU-1
Одноместный портативный крейт с интерфейсами USB 2.0, Ethernet и источником питания

previous next

  Внесен в Государственный реестр средств измерений

  Скачать презентацию

  Скачать каталог продукции

Цена от 70 760 руб.

В наличии

Крейт LTR-CEU-1-4 - недорогой малогабаритный интерфейсный модуль, который в комплекте с любым модулем ввода-вывода из серии LTR является функционально законченным гальванически изолированным устройством с интерфейсами USB 2.0 High Speed и Ethernet, при этом внешние функциональные характеристики устройства определяются типом установленного LTR модуля.

Основное отличие от предыдущей модели LTR-U-1 – наличие быстрых интерфейсов USB High Speed и Ethernet 100 Мбит/с позволяет работать с любым модулем LTR практически без ограничения скорости передачи данных. Максимальная скорость передачи данных составляет 4 Мбайт/с (500 Кслов/с ввод, 500 кслов/с вывод), что достаточно для работы любого модуля LTR во всех режимах

Крейт LTR-CEU-1-4 оптимален для применения в прикладных задачах с небольшим числом контролируемых параметров или сигналов управления.

Высокая программно-аппаратная унификация компонентов модульной системы LTR позволяет опробовать правильность решения прикладной задачи на простых и недорогих вариантах исполнения с последующим максимально упрощенным переходом на более сложные многомодульные варианты системы LTR.

Возможности:

быстрые интерфейсы USB 2.0 High Speed и Ethernet

широкий диапазон питания крейта от 11В до 24В постоянного тока
Одноместный портативный крейт с интерфейсами USB 2.0, Ethernet и источником питания

Преимущества

встроенный Ethernet обеспечивает удаленный сбор информации без применения удаленного компьютера

малогабаритная станция сбора данных

создание распределённых портативных систем сбора информации

автономная работа устройства и низкоуровневое программирование на уровне встроенного ARM-контроллера
всесторонняя техническая поддержка
Технические характеристики
Конструктив
Тип конструкции Портативная
Максимальное количество устанавливаемых модулей LTR 1
Питание крейта Внешнее, в комплекте сетевой адаптер от ~220 В
Напряжение питания крейта +12 В (нестабилизированное в диапазоне от +11 В до +24 В)
Максимальная потребляемая мощность 8 Вт
Габариты крейта (без выступающих частей разъемов) 135x41x189 мм

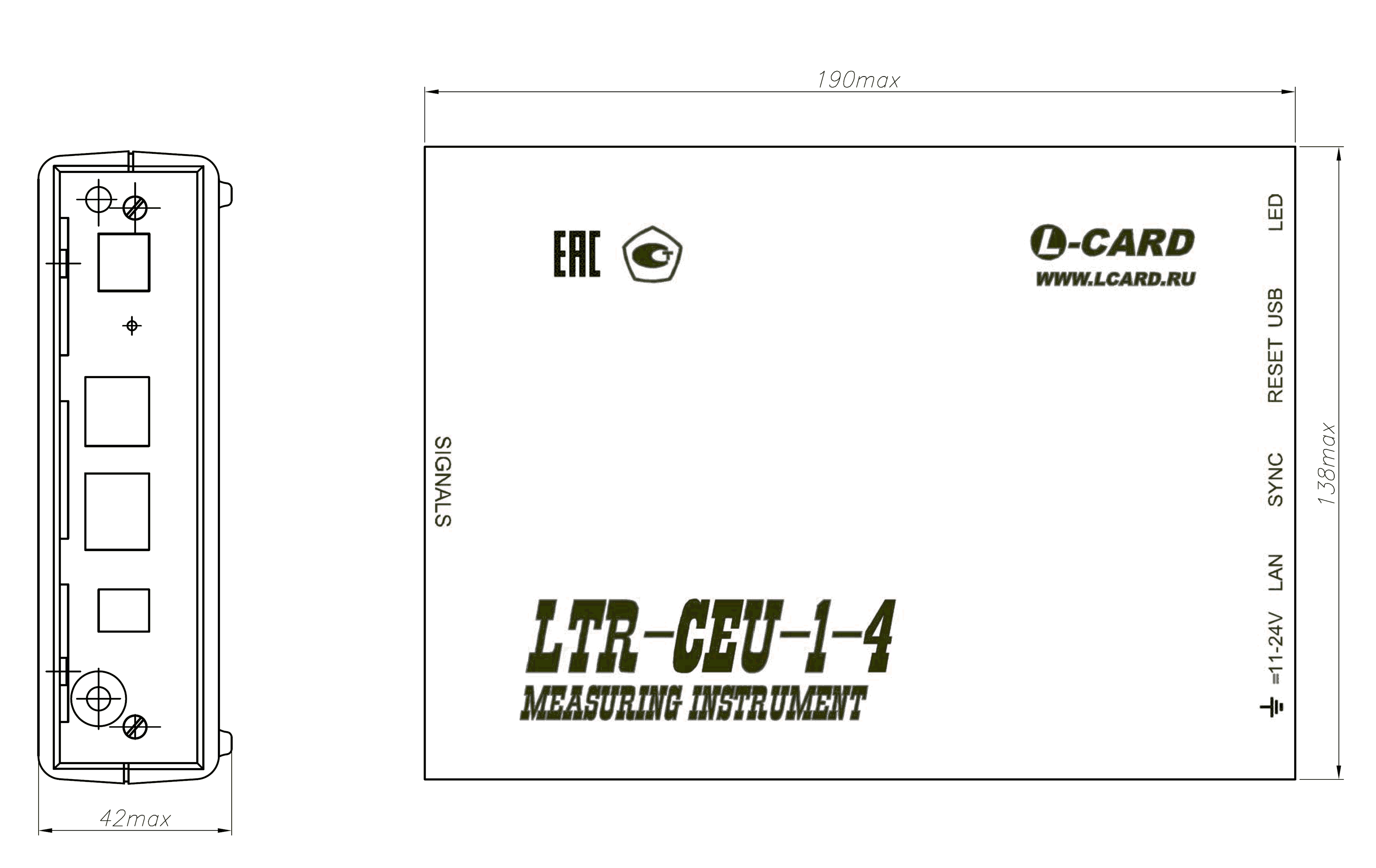

Габаритный чертёж
Внутренняя архитектура
Интерфейсы

USB 2.0 High Speed

Ethernet 100BASE-TX  (физическая скорость Ethernet 100 Mбит/с).
Внимание! Режим 10 Mбит/с Ethernet не поддерживается.
Максимальная скорость передачи данных 2 Мбайт/с ввод + 2 Мбайт/с вывод
Опорный генератор крейта • Частота 60 МГц
• Стабильность частоты ±50 ppm (в рабочих условиях применения)
Тип контроллера ARM-контроллер Cortex M4 LPC4333/43337, 200 МГц
Объем ОЗУ 32 Мбайт
Часы реального времени В комплекте со съёмной батарейкой CR2032
Возможность обновления прошивок ARM-контроллера Есть (выполняется пользователем самостоятельно в соответствии с общедоступными версиями обновлений, предоставленными L-Card)
Тип ПЛИС CPLD  семейства MAX II (не требует загрузки, нет возможности пользовательского обновления)
Гальваноизоляция крейта Изоляция между клеммой заземления крейта и контактами разъемов модулей 500 В (испытательное напряжение переменного тока синусоидальной формы, частотой 50 Гц и среднеквадратическим значением 500 В в течение 1 мин).
Гальваноизоляция Ethernet 1500 В  (50 Гц, 1 мин).
Внешняя синхронизация
Количество входов синхронизации 2
Количество выходов синхронизации 2
Статические параметры входов синхронизации:

• Уровень логического "0": 0 - 0,5 В
• Уровень логической "1":  2,4-3,3 В
(входы совместимы с выходами логических элементов с напряжением питания не более +3,3 В)
Статические параметры выходов синхронизации:

• Уровень логического "0" (без нагрузки): 0 - 0,1 В
• Уровень логической  "1" (без нагрузки):  3,2-3,4 В
• Рабочий выходной ток:  до 8 мА
Функции входов-входов синхронизации Аналогичны функциям входов синхронизации крейтов LTR-EU (2 канала меток синхроинизации, возможность программного управления выходами, UART, возможность подключения внешнего Кабеля с приёмопередатчиком RS-485/422-UART с гальванической изоляцией )

Разъём синхронизации

Цепи разъёма синхронизации не имеют гальванической изоляции. Описание сигналов приведено в Руководстве пользователя.

Для организации гальванически изолированного интерфейса синхронизации крейтов LTR-EU, а также интерфейса RS-485/422, может быть применён кабель с приемопередатчиком RS-485/422↔UART.



Цены, модификации и варианты исполнения
Доступны к заказу
LTR-CEU-1-4-m Цена 70 760.00 руб., в т.ч. НДС 22%
Одноместный портативный крейт LTR с интерфейсами USB 2.0 (High-Speed, 480 Мбит/с) & Ethernet (100 Мбит)
Источник питания =12 В
  Первичная поверка включена в стоимость

Метрология
Поверка LTR-серии Цена 9 760.00 руб., в т.ч. НДС 22%
Первичная/периодическая метрологическая поверка одного изделия LTR-серии.
Комплект поставки

Сертификаты

  • ltr_certif_type.pdf (размер: 536 740 байт, дата: 27.10.2020)

    Свидетельство об утверждении типа средств измерений. Установки измерительные LTR.

  • ltr_certif_type_prolong.pdf (размер: 594 378 байт, дата: 14.03.2025)

    Приказ о продлении действия 'Свидетельства об утверждении типа средств измерений' до 23.07.2030.

  • ltr_declar_tp_tc_slve_ems.pdf (размер: 1 344 992 байт, дата: 13.02.2025)

    Декларация о соответствии Техническим регламентам Таможенного Союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и
    "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).

  • ltr_descr_type.pdf (размер: 12 407 675 байт, дата: 27.10.2020)

    Описание типа средства измерений.

Методика поверки

3D модели

  • ltr-ceu-1-4_3d.pdf (размер: 328 252 байт, дата: 20.08.2021)

    3D модель в формате pdf

  • ltr-ceu-1-4_3d.stp (размер: 4 365 651 байт, дата: 20.08.2021)

    3D модель в формате stp

Описания

  • ltr_soft_getting_started.pdf (размер: 280 683 байт, дата: 10.02.2021)

    Начинаем работать с крейтовой системой LTR. Вопросы по программному обеспечению.

  • lcard-opc.pdf (размер: 2 738 618 байт, дата: 07.08.2024)

    Руководство для OPC-сервера "Л Кард"

  • ltr.pdf (размер: 13 937 037 байт, дата: 15.01.2025)

    Крейтовая система LTR. Руководство пользователя (ревизия 4.0.8)

    • Общие характеристики и принципы построения
    • Работа с крейтом LTR
    • Обзор архитектуры крейта LTR
    • Модуль АЦП LTR11
    • Модуль АЦП LTR12
    • Модули тензометрические LTR212(М), LTR216
    • Модуль измерительный LTR27
    • Модули цифрового в/в и синхронизации LTR41, LTR42, LTR43
    • Модуль частотомер LTR51
    • Модуль АЦП LTR22
    • Модули АЦП LTR24(-1,-2)
    • Модуль АЦП LTR25
    • Модуль ЦАП LTR34
    • Модуль ЦАП LTR35
    • Модуль АЦП LTR114
    • Модуль АЦП LTR210
    • Макетный модуль LTR00
    • Низкоуровневое программирование крейта LTR-EU
    • Cпецификации
  • ltrapi.pdf (размер: 658 883 байт, дата: 25.12.2019)

    Базовая библиотека Ltrapi. Руководство программиста.

  • ltr_cross_sdk.pdf (размер: 548 278 байт, дата: 21.09.2020)

    Описание программного обеспечения под ОС Windows, Linux, FreeBSD и QNX

  • re_ltr.pdf (размер: 4 118 439 байт, дата: 01.04.2024)

    Установка измерительная LTR. Руководство по эксплуатации.

Программный комплекс L-Card Measurment Studio (LMS)

  • lms_setup.exe (размер: 27 062 432 байт, дата: 04.04.2025) [лд]
    Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Windows. Версия 1.4.7.
    Без приобретения ключа лицензии работает в демонстрационном режиме.
    Описание программы.
    Список изменений.

  • lms_changelog.txt (размер: 30 135 байт, дата: 04.04.2025)
    История изменений в версиях программного комплекса "L Card Measurement Studio".

  • lms_linux_distr.tar.gz (размер: 132 397 706 байт, дата: 15.05.2025) [лд]
    Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Linux. Версия 1.4.7.
    Без приобретения ключа лицензии работает в демонстрационном режиме.
    Описание программы.
    Список изменений.

  • lms_setup.pdf (размер: 450 690 байт, дата: 18.08.2022)
    Инструкция по установке программного комплекса "L Card Measurement Studio".

  • lms_users_guide.pdf (размер: 6 991 341 байт, дата: 04.04.2025)
    Инструкция по эксплуатации программного комплекса "L Card Measurement Studio".

Программное обеспечение под Linux

  • lcard_linux_distributions.pdf (размер: 155 449 байт, дата: 04.03.2019)
    Использование внешних репозиториев "Л Кард" для дистрибутивов Linux.

  • lcard_linux_distributions.php (размер: 83 байт, дата: 04.03.2019) [ол]
    Проект "Л Кард" для распространения пакетов под различные дистрибутивы Linux с использованием Open Build Service.

Программное обеспечение под Windows

  • lcomp.exe (размер: 6 541 904 байт, дата: 24.01.2023) [ол][оик]
    Библиотека LCOMP под Windows'XP(SP3)/Vista/7(SP1)/8.x/10/11 (32-bit&64-bit) с драйверами для изделий от "Л Кард". Инсталлятор и драйвера имеют цифровую подпись. Библиотека построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку широкой гамме выпускаемых изделий:
    - PCI платы. L-761, L-780, L-783 и L-791;
    - USB модули. E-154, E14-140, E14-440, E16 (в режиме совместимости с E14-440) и E20-10.
    Поддержка ISA плат прекращена.
    Составной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств: L-761, L-780, L-783, L-791, E-154, E14-140, E14-440 и E16 (в режиме совместимости с E14-440). Файлы, записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
    Внимание!!! В операционных системах Windows'10/11 следует в настройках системы отключить параметр "Memory integrity" ("Целостность памяти"). Иначе драйвера от LComp перестают работать.

  • ltrd-setup.exe (размер: 1 470 728 байт, дата: 22.01.2024) [ол]
    Служба ltrd. Версия 2.1.8.11.
    Обеспечивает связь с крейтами LTR. Является заменой программы LTRserver с сохранением совместимости программного интерфейса. ltrd предназначен для той же цели, что и LTRserver, но представляет собой службу, запускающуюся вместе с запуском системы. При этом графический интерфейс к службе предоставляется отдельной программой LTR Manager.

    Внимание!: Одновременно может работать только одна из программ ltrd или LTRserver.

  • ltrdll.exe (размер: 1 396 697 байт, дата: 06.10.2025) [ол]
    Библиотеки для работы с крейтами и модулями LTR.
    Версия 1.32.42

  • ltrmanager_setup.exe (размер: 9 768 722 байт, дата: 05.05.2025) [ол]
    Программа LTR Manager. Версия 1.5.6.
    Графический интерфейс к службе ltrd. Предоставляет интерфейс, схожий с интерфейсом программы LTRserver при работе через службу ltrd.

  • lcard-opc-setup.exe (размер: 13 288 029 байт, дата: 07.08.2024) [лд]
    OPC-сервер для модулей сбора данных "Л Кард" и крейтовой системы LTR. Версия 1.1.5. Описание программы.
    Без приобретения лицензии работает в демонстрационном режиме.

  • lcard_ltr_cross_sdk_windows.php (размер: 98 байт, дата: 19.09.2024) [ол][оик]
    Исходные коды ltr_cross_sdk

  • ltr021m-config.zip (размер: 90 454 байт, дата: 23.04.2015) [ол]
    Утилита для управления конфигурацией LTR-CEU-1 (выбор между интерфейсами USB и Ethernet, настройка TCP/IP). Версия 1.12

  • ltr021m-rtcutil.zip (размер: 86 209 байт, дата: 23.04.2015) [ол]
    Утилита для установки часов реального времени LTR-CEU-1. Версия 1.0

  • ltrbinary-no-sse2.zip (размер: 9 011 103 байт, дата: 02.02.2017) [ол]
    Установщики ltrd, ltrmanager и ltrdll для ПК без поддержки SSE2 (Pentium III и ниже)

  • opc-labview.zip (размер: 253 703 байт, дата: 18.05.2017) [ол]
    Примеры работы с OPC-сервером из LabView

  • uts.zip (размер: 15 174 382 байт, дата: 14.11.2022) [ол]
    Демонстрационная программа UTS для работы с крейтом LTR.
    Версия 1.0.38.

Программный комплекс LGraph2

  • lgraph2.zip (размер: 27 085 040 байт, дата: 10.11.2024) [ол]
    LGraph2 - многофункциональная программа самописец-визуализатор под Windows'XP/7/8.x/10/11. Версия 2.36.03. Возможность одновременной визуализации и регистрации данных с АЦП. Поддерживаются следующие изделия: L-502, L-791, L-780M, L-783, L-761, E-502, E20-10, E16, E14-140, E14-140M, E14-440, E-154, LTR11, LTR22, LTR24, LTR25, LTR27, LTR51, LTR114, LTR210, LTR212, LTR216, LTR41, LTR42, LTR43.
    Для полноценной работы программы LGraph2 требуется предварительно установить подписанные драйвера LComp и службу ltrd c графическим интерфейсом к ней LTR Manager, а также L-Card L-502/E-502/E16 SDK.

  • lgraph2_help.pdf (размер: 11 977 910 байт, дата: 29.10.2025)
    Руководство пользователя программы LGraph2.

  • lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)
    Руководство пользователя по разработке плагинов для программы LGraph2.

  • lgraph2_readme.pdf (размер: 361 762 байт, дата: 08.11.2024)
    Описание версий и изменений программы LGraph2.

Firmware и BIOS

  • ltr021m.bin (размер: 57 492 байт, дата: 19.08.2021) [ол]
    Прошивка ARM-контроллера крейтов LTR-EU-1/LTR-CEU-1. Версия 1.0.6. Обновление можно выполнить из программы LTR Manager при работающем сервисе ltrd.

Устаревшее программное обеспечение

  • ltrdll_1_30.exe (размер: 1 744 952 байт, дата: 04.08.2016) [ол]
    Библиотеки для работы с крейтами и модулями LTR. Версия 1.30.25

  • ltrserver_setup.exe (размер: 1 071 303 байт, дата: 16.02.2015) [ол]
    Программа LTRserver. Обеспечивает связь с крейтами LTR. Версия 1.5.5.2.

    Добавлена поддержка LTR-CEU-1, LTR-CU-1

  • ltr_sw.zip (размер: 8 764 836 байт, дата: 05.04.2016) [ол]
    Крейтовая система LTR. Руководство программиста.

    • Описание программы ltrserver
    • Особенности работы с Ethernet
    • Описание библиотеки ltrapi
    • Описание библиотеки ltr021api
    • Описание библиотеки ltr11api
    • Описание библиотеки ltr22api
    • Описание библиотеки ltr27api
    • Описание библиотеки ltr34api
    • Описание библиотеки ltr41api
    • Описание библиотеки ltr42api
    • Описание библиотеки ltr43api
    • Описание библиотеки ltr212api
