OPC сервер “Л Кард”

OPC-Сервер “Л Кард” – представляет собой службу, которая осуществляет сбор данных с измерительных изделий “L Card” и предоставляет доступ к рассчитанным на основе этих данных параметрам или сырым выборкам данных через стандартный интерфейс, определяемый спецификацией "OPC DA", а также может предоставлять возможность управлять выводимыми сигналами модулей.

Возможности:
- легко встраивается в SCADA-системы
- имеет широко распространенный в системах измерения и автоматизации интерфейс
- позволяет получать данные с одних и тех же модулей в независимых друг от друга программах одновременно
- получение значений переменных настраивается через готовый конфигуратор с графическим интерфейсом
- интуитивно понятное использование

Поддерживается работа со следующим оборудованием “L Card”:

  •   все крейты системы LTR, а также модули LTR11, LTR12, LTR22, LTR24, LTR25, LTR27, LTR34, LTR35, LTR41, LTR42, LTR43, LTR51, LTR114, LTR210, LTR212 и LTR216;
  •   модуль E-502 и плата L-502.

Лицензии:
Без приобретения лицензии OPC-Сервер “Л Кард” работает в демонстрационном режиме, в котором можно использовать только одно устройство и не более двух каналов ввода-вывода.
Одна лицензия соответствует одному конкретному изделию “L Card”. Таким образом, количество приобретаемых лицензий должно соответствовать количеству используемых устройств в программе. Для крейтовой системы LTR учитываются только модули, количество самих крейтовых систем и как в них располагаются модули не имеет значение.
Для приобретения лицензии клиенту необходимо сообщить полный список изделий, для которых приобретается лицензия. Для каждого изделия необходимо сообщить его тип и серийный номер. После приобретения лицензии клиенту предоставляется лицензионный файл, который необходимо установить в систему через программу настройки OPC-Сервера в соответствии с п.3.3. "Файлы лицензий для устройств" Руководства пользователя.

Описание:
OPC-Сервер “Л Кард” – интуитивно понятное, но вместе с тем многофункциональное и универсальное ПО, позволяющее без какого-либо программирования использовать измерительную систему LTR или другое оборудование “L Card” в автоматизированных системах управления ТП на основе SCADA-систем или других программных комплексах с поддержкой OPC.
В отличие от специализированных стандартных библиотек на C/C++ с большим количеством более низкоуровневых функций, требующих отдельного изучения, OPC-Сервер “Л Кард” имеет простой интерфейс для получения измерений без привязки к специфическим особенностям модуля. Фактически OPC предоставляет доступ к уже готовым значениям, доступным для чтения или записи, при этом вся логика получения значений этих переменных скрыта в самом OPC-сервере и настраивается через готовый конфигуратор с графическим интерфейсом. Особенно это важно при работе в различных математических и измерительных пакетах, которые могут использоваться без знания низкоуровневых языков программирования.

OPC-Сервер “Л Кард” реализует интерфейс в соответствии со спецификацией «OPC Data Access 2.05», которая наиболее широко распространена. «OPC DA» поддерживается подавляющим большинством готовых SCADA-систем, а также другими измерительными программными комплексами или средами, такими как Matlab, LabView, MasterSCADA.

В отличии от прямой работы с модулем через библиотеки, которая возможна одновременно только из одной программы, ОРС-сервер позволяет подключаться сразу к нескольким клиентам, что дает возможность получать данные с одних и тех же модулей в разных независимых программах параллельно. Также ОРС-клиент и ОРС-сервер могут располагаться как на одной, так и на разных машинах в одной локальной сети, что позволяет легко использовать измерительную систему LTR или другое оборудование "L Card" в АСУ ТП на основе стандартных SCADA-систем или других программных комплексов с поддержкой OPC.

В OPC-Сервер “Л Кард” пользователь имеет возможность задавать:

тип модулей сбора данных для работы с OPC-сервером

аппаратную конфигурацию каждого модуля сбора данных

тип параметров расчёта на основе данных от модулей

полностью определенное пользователем дерево тегов OPC и соответствие рассчитанных им параметров

Состав программного обеспечения OPC-Сервер “Л Кард”:
LOpcServer — служба Windows, реализующая собственно OPC-сервер. Устанавливает связь с нужными устройствами в соответствии со своей конфигурацией, осуществляет сбор данных и расчет требуемых параметров и предоставляет к ним доступ через OPC-интерфейс, а также устанавливает сигналы на вывод в соответствии с записанными по OPC-интерфейсу значениями.

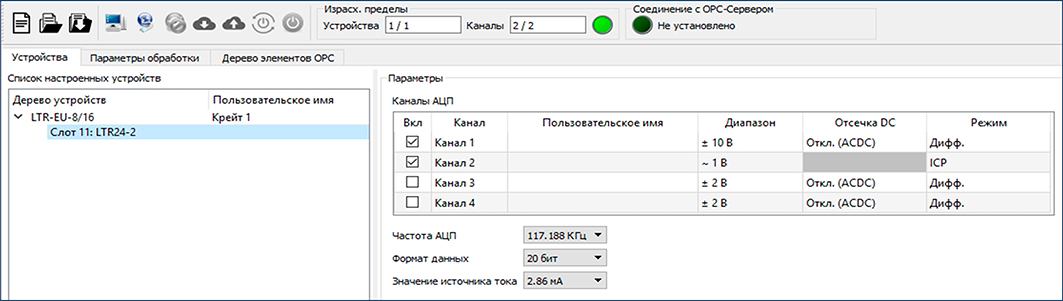

LOpcConfigurator — программа с графическим интерфейсом, которая служит для задания конфигурации службы LOpcServer.
LOpcView — демонстрационный OPC-клиент, который отображает значения и состояние OPC-элементов, выводит простейший график данных для элементов типа массив или график изменения величины для скалярных элементов, а также позволяет выполнять запись значений OPC-элементов. Может служить для проверки получаемых с OPC-сервера значений перед подключением к полноценной SCADA-системе или другой пользовательской программе.
Пользовательские OPC-клиенты (например, SCADA-системы).
DEMO-версия OPC-сервера для проверки совместимости с используемой Клиентом SCADA-системы.
С более подробным описанием программного продукта можно ознакомиться в Руководстве пользователя.
