REL (L-ViMS)
управление исполнительными устройствами и сигнализация о состоянии объектов

Модули L-ViMS-REL предназначены для управления исполнительными устройствами и сигнализации о состоянии контролируемых системой L-ViMS объектов. С использованием данных модулей можно осуществить построение полноценной системы виброзащиты и сигнализации, и управления объектами.

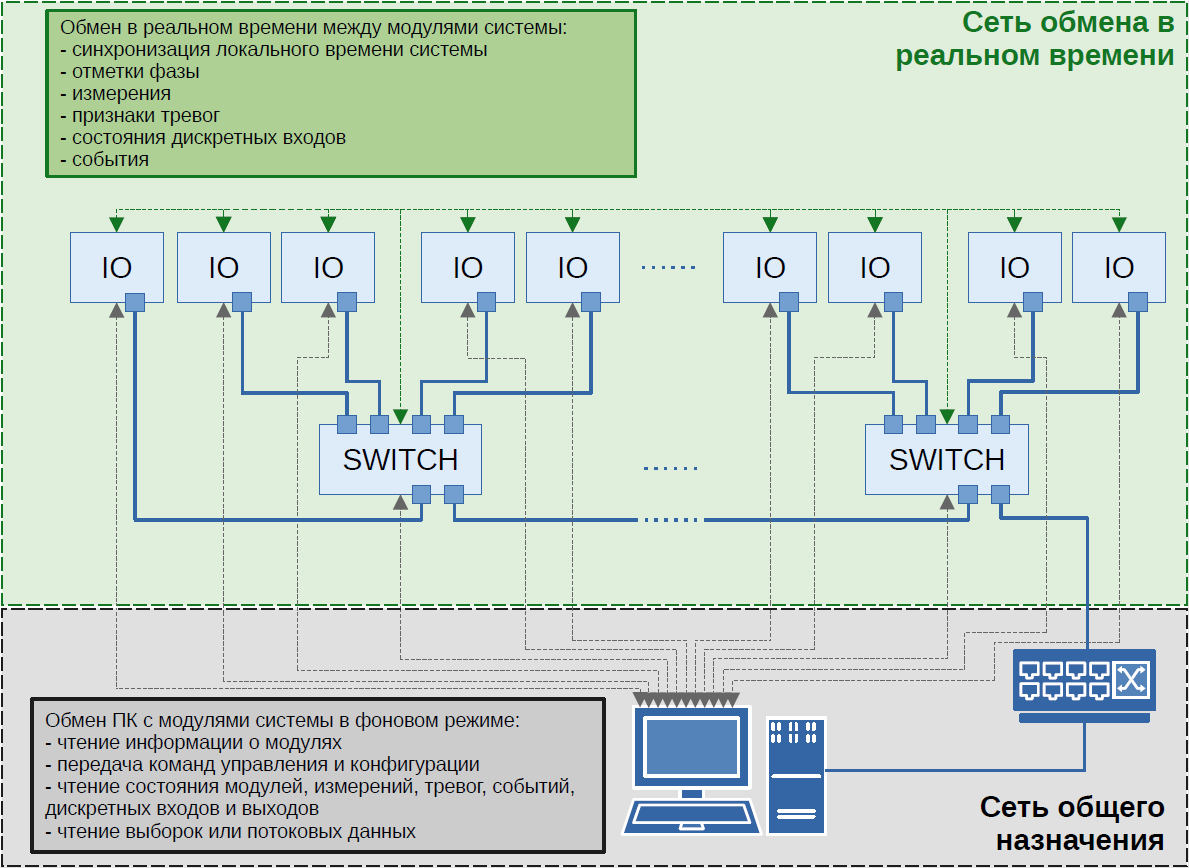

Каждый модуль имеет пять или девять (в зависимости от модификации) коммутационных каналов, которые можно запрограммировать для осуществления реакции на какое-либо событие, например, на срабатывание защиты, если контролируемый параметр вибрации вышел за допустимый диапазон значений. События по измерениям можно объединять в группы с помощью логики «И», «ИЛИ», «НЕ». При объединении модулей в сеть появляется возможность использовать события всех модулей сети при программировании коммутационных каналов.

Возможности:

Построение полноценной системы виброзащиты и сигнализации, и управления агрегатами

Управление цепями постоянного и переменного тока

Можно использовать как отдельное устройство с управлением по Modbus TCP

Оснащён 4 или 8 (в зависимости от модификации) релейными каналами типа SPDT (один общий контакт — COM, замыкаемый с одним из двух других — NC или NO) и одним твердотельным каналом с неполной группой контактов

Синхронизация времени по протоколу PTP (IEEE 1588v2)

управление исполнительными устройствами и сигнализация о состоянии объектов
Технические характеристики
Наименование характеристики Значение
Количество релейных выходов (релейных каналов)
– для модификации L-ViMS-REL
– для модификации L-ViMS-REL-8
4
8
Тип релейных выходов SPDT (один общий контакт — COM, замыкаемый с одним из двух других — NC или NO)
Максимально допустимое напряжение на разомкнутых контактах релейных выходов, В:
– переменного тока частотой 50 Гц (среднеквадратическое значение)
– постоянного тока
250
50
Максимально допустимое значение силы тока, протекающего через замкнутые контакты релейных выходов, А:
– переменного частотой 50 Гц (среднеквадратическое значение);
– постоянного

5
5

Сопротивление замкнутых контактов релейных выходов, Ом, не более 0.1
Время включения, мс, не более 15
Время отключения, мс, не более 5
Световая индикация текущего состояния каждого релейного выхода Есть
Количество коммутационных каналов 1
Тип коммутационного канала Один контакт, замыкаемый с двумя другими
Световая индикация текущего состояния коммутационного канала Есть
Максимально допустимое напряжение на разомкнутых контактах коммутационного канала, В:
– переменного тока частотой 50 Гц (среднеквадратическое значение)
– постоянного тока
250
50
Максимально допустимое значение силы тока, протекающего через замкнутые контакты коммутационного канала, А:
– переменного частотой 50 Гц
– постоянного

0.2
0.2 – 0.35, в зависимости от схемы подключения

Сопротивление замкнутых контактов коммутационного канала, Ом, не более 7
Время включения, мс, не более 3
Время отключения, мс, не более 0.5
Светодиодные индикаторы состояния модуля, шт. 3 (каждый трехцветный)
Напряжение питания от источника постоянного тока, В 24±2.4
Защита от обратной полярности Есть, до –30 В
Потребляемая мощность, Вт, не более
– для модификации L-ViMS-REL
– для модификации L-ViMS-REL-8
4
6
Интерфейс обмена данными Ethernet 100 Mb/s
Способ крепления модулей на DIN-рейку
Габаритные размеры (длина х ширина х высота), мм, не более
– модификации L-ViMS-REL
– модификации L-ViMS-REL-8
72х63х90
108х63х90
Масса, кг, не более
– модификации L-ViMS-REL
– модификации L-ViMS-REL-8
0.25
0.35
Рабочие условия применения:
– температура окружающего воздуха, °С
– относительная влажность воздуха при температуре +25°С, %
от –40 до +60
80
Средняя наработка на отказ, ч, не менее 40000
Средний срок службы, лет, не менее 15
Цены, модификации и варианты исполнения
Доступны к заказу
L-ViMS-REL Цена по запросу
Модуль управления исполнительными устройствами и сигнализации о состоянии объектов.
Количество релейных каналов: 4. Тип релейных каналов: SPDT.
Количество коммутационных каналов: 1.
Ethernet портов: 1.
Крепление на DIN-рейку.
L-ViMS-REL-8 Цена по запросу
Модуль управления исполнительными устройствами и сигнализации о состоянии объектов.
Количество релейных каналов: 8. Тип релейных каналов: SPDT.
Количество коммутационных каналов: 1.
Ethernet портов: 1.
Крепление на DIN-рейку.

Сертификаты

  • l-vims_decl_tp_tc.pdf (размер: 1 339 438 байт, дата: 09.02.2022)

    Декларация о соответствии Техническому регламенту Таможенного Союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).

  • l-vims_description_of_the_type.pdf (размер: 1 089 082 байт, дата: 27.09.2022)

    Описание типа средства измерений

Методика поверки

3D модели

  • l-vims-rel_3d.pdf (размер: 290 090 байт, дата: 07.07.2021)

    3D модель модуля L-ViMS-REL в формате PDF.
    Для надлежащего отображение данного документа в используемой программе просмотра PDF файлов необходимо в её настройках включить поддержку 3D.
    Например, для программы 'Adobe Acrobat Reader' это делается так.

  • l-vims-rel_3d.stp (размер: 4 417 541 байт, дата: 23.04.2021)

    3D модель модуля L-ViMS-REL в формате STP.

Описания

  • l-vims_manual.pdf (размер: 6 126 218 байт, дата: 17.06.2026)

    Руководство пользователя системы L-ViMS. Версия 1.5.1.

Программное обеспечение для поверки

Программное обеспечение под Windows

  • viconfigurator.zip (размер: 12 865 627 байт, дата: 12.03.2025) [ол]
    Программа редактирования и записи конфигурации модулей системы L-ViMS. Версия 1.0.4

  • viview.zip (размер: 12 271 391 байт, дата: 12.03.2025) [ол]
    Демонстрационная программа мониторинга состояния и текущих значений измерений модулей системы L-ViMS. Версия 1.0.3

  • vi_opc_stream_recv.zip (размер: 791 119 байт, дата: 26.07.2024) [ол]
    Пример чтения потоковых данных через OPC UA

Firmware и BIOS

  • vi101_fw.lbmf (размер: 479 606 байт, дата: 29.10.2025) [ол]
    Прошивка контроллера для модулей ICP/NPS/REL/SWITCH системы L-ViMS. Версия 1.0.7.

Примеры подключения модуля L-ViMS-REL

1. Подключение модуля к источнику питания


2. Подключение к релейному каналу модуля


3. Подключение к твердотельному коммутационному каналу модуля
