Цена по запросу
В наличии

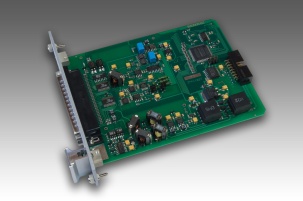

LTR114 на основе 24-битного АЦП предназначен для прецизионной оцифровки сигналов с максимальной суммарной частотой преобразования АЦП до 4 кГц в широком диапазоне напряжений: от милливольтовых сигналов до десятивольтовых. Модуль является универсальным решением для решения широкого спектра задач, а именно для измерения сопротивления терморезисторов (термометров сопротивления) и потенциометрических датчиков.
В частности, LTR114 будет интересен для низкотемпературных терморезисторных и тензорезисторных измерений, благодаря прерывистому способу подачи тока в каналы измерения с целью снижения рассеиваемой мощности на самом датчике, что значительно уменьшает ошибки измерений.
LTR114 имеет 16 дифференциальных каналов АЦП 24бит/4 кГц с диапазоном измерения входного сигнала до ±10 В.
LTR114 на основе 24-битного АЦП является универсальным решением в сфере прецизионных измерений широкого спектра пользовательских задач.
Возможности:
поканальная программная настройка измерительных диапазонов
многомодульная синхронизация сбора данных по принципу «ведущий–ведомые»
построение систем измерений с возможностью контроля качества исправности линий от датчиков
гибкая конфигурация сочетания каналов для измерения напряжения или сопротивления
Преимущества
программно-управляемая функция автоматической калибровки нуля и шкалы преобразования
отдельный измерительный канал для датчика температуры холодного спая
организация прецизионных измерений напряжения с погрешностью 0.01%
организация прецизионных измерений сопротивления с погрешностью 0.03%
универсальное решение для прецизионных измерений
программно-управляемая сервисная функция проверки обрыва или короткого замыкания внешних сигнальных линий
Режим измерения напряжений |
|
Количество каналов АЦП | 16 дифференциальных с последовательной коммутацией |
Разрядность АЦП | 24 бита |
Максимальная частота дискретизации | 4 кГц (суммарная для всех опрашиваемых каналов) |
Предельно допустимые напряжения на аналоговых входах X и Y относительно AGND | ±15 B |
Режим измерения сопротивленийC использованием альтернативной программно задаваемой конфигурации контактов входного разъема: до 8 каналов могут выполнять роль коммутируемого источника тока для 4-х проводной схемы измерения сопротивлений |
|
Число каналов измерения сопротивлений | 8 |
Схема измерения | 4-проводная |
Разрядность АЦП | 24 бита |
Максимальная частота дискретизации для режима измерения сопротивлений | 4 кГц (обычный режим измерения при постоянном токе) 2 кГц (режим измерения при знакопеременном токе) |
Различное сочетание количества каналов измерений напряжения/сопротивленияВходной коммутатор допускает различное сочетание количества каналов измерений напряжения/сопротивления. При этом один канал измерения тока использует контакты разъема, соответствующие двум каналам измерения напряжения (т.е. можно, например, включить 8 каналов измерения напряжения и 4 канала измерения сопротивлений). |
|
РезервированиеМодуль позволяет осуществить дублированную (резервированную) схему подключения к источникам сигналов как в режиме измерения напряжений, так и в режиме измерения сопротивлений. |
|
Гальваноизоляция модуля |
Диапазон измерений: - напряжения постоянного тока положительной и отрицательной полярности (поддиапазоны: 10; 2; 0,4 В) - сопротивления постоянному току (поддиапазоны: 4000; 1200; 400 Ом) |
От 0,01 мВ до 10 В От 0,1 до 4000 Ом |
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, %
|
![]() XК – конечное значение установленного поддиапазона измерений; X – значение измеряемого напряжения |
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, % | ![]() XК – конечное значение установленного поддиапазона измерений; X – значение измеряемого сопротивления |
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока и сопротивления постоянному току при изменении температуры окружающего воздуха на каждые 10 °С | Половина от пределов допускаемой основной относительной погрешности измерений |
Входное сопротивление постоянному току в одноканальном режиме работы |
Не менее 100 МОм |
Коэффициент подавления синфазных помех для напряжения постоянного тока и переменного тока частотой 50 Гц | Не менее 90 дБ |
Коэффициент подавления помех общего вида для напряжения переменного тока частотой 50 Гц | Не менее 90 дБ |
Нормальные условия применения |
|
Температура окружающей среды | 20±5 °С |
Относительная влажность | От 30 до 80 % |
Атмосферное давление | От 84 до 106,7 кПа |
Рабочие условия применения |
|
Температура окружающей среды | От +5 до +55 °С |
Относительная влажность при температуре окружающей среды 25 °С | До 95 % |
Атмосферное давление | От 70 до 106,7 кПа |
Доступны к штучному заказу | |
---|---|
LTR114 |
Цена по запросу Прецизионный АЦП: 24 бита, 4 кГц, до 16 каналов измерения напряжения или до 8 каналов измерения сопротивления; измерение термопар, терморезисторов Без поверки |
Метрология | |
---|---|
Поверка LTR-серии |
Цена 9 600.00 руб., в т.ч. НДС 20% Первичная/периодическая метрологическая поверка одного изделия LTR-серии. |
Плата клеммников на 37 контактнов
Синфазный помехоподавляющий фильтр
Свидетельство об утверждении типа средств измерений.
Декларация о соответствии Техническим регламентам Таможенного Союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и
"Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
Описание типа средства измерений.
Методика поверки.
Общая 3D модель LTR модуля в формате PDF.
Для надлежащего отображение данного документа в используемой программе просмотра PDF файлов необходимо в её настройках включить поддержку 3D.
Например, для программы 'Adobe Acrobat Reader' это делается так.
Общая 3D модель LTR модуля в формате STP.
Начинаем работать с крейтовой системой LTR. Вопросы по
программному обеспечению.
Руководство для OPC-сервера "Л Кард"
Синфазный помехоподавляющий фильтр LTR-CMF. Руководство пользователя (ревизия 1.0.0).
Крейтовая система LTR. Руководство пользователя (ревизия 4.0.0)
Модуль LTR114. Руководство программиста.
Базовая библиотека Ltrapi. Руководство программиста.
Описание программного обеспечения под ОС Windows, Linux, FreeBSD и QNX
А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.
Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Windows. Версия 1.4.6.
Без приобретения ключа лицензии работает в демонстрационном режиме.
Описание программы.
Список изменений.
История изменений в версиях программного комплекса "L Card Measurement Studio".
Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Linux. Версия 1.4.6.
Без приобретения ключа лицензии работает в демонстрационном режиме.
Описание программы.
Список изменений.
Инструкция по установке программного комплекса "L Card Measurement Studio".
Инструкция по эксплуатации программного комплекса "L Card Measurement Studio".
Утилита для поверки модуля LTR114 под ОС Windows'XP/7/8.x/10/11.
Внимательно читаем Readme файл.
Использование открытых репозиториев исходных кодов
"Л Кард" на bitbucket.org
Использование внешних репозиториев "Л Кард" для
дистрибутивов Linux.
Проект "Л Кард" для распространения пакетов под различные дистрибутивы Linux с использованием Open Build Service.
Библиотека LCOMP под Windows'XP/Vista/7/8.x/10/11 (32-bit&64-bit) с драйверами для изделий от "Л Кард". Инсталлятор и драйвера имеют цифровую подпись. Библиотека построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат прекращена.
Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы, записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
Служба ltrd. Версия 2.1.8.11.
Обеспечивает связь с крейтами LTR. Является заменой программы LTRserver с сохранением совместимости программного интерфейса. ltrd предназначен для той же цели, что и LTRserver, но представляет собой службу, запускающуюся вместе с запуском системы. При этом графический интерфейс к службе предоставляется отдельной программой LTR Manager.
Внимание!: Одновременно может работать только одна из программ ltrd или LTRserver.
Библиотеки для работы с крейтами и модулями LTR.
Версия 1.32.36
Программа LTR Manager. Версия 1.5.2.
Графический интерфейс к службе ltrd. Предоставляет интерфейс, схожий с интерфейсом программы LTRserver при работе через службу ltrd.
OPC-сервер для модулей сбора данных "Л Кард" и крейтовой системы LTR. Версия 1.1.5.
Руководство: http://www.lcard.ru/download/lcard-opc.pdf.
Без приобретения лицензии работает в демонстрационном режиме.
Исходные коды ltr_cross_sdk
Установщики ltrd, ltrmanager и ltrdll для ПК без поддержки SSE2 (Pentium III и ниже)
Тестовая программа ltrtest2 (требует наличия .NetFramework 2)
Демонстрационная программа UTS для работы с крейтом LTR.
Версия 1.0.38.
LGraph2 - многофункциональная программа самописец-визуализатор под Windows'XP/7/8.x/10. Версия 2.36.2. Возможность одновременной визуализации и регистрации данных с АЦП L-502, L-780M, L-783, L-791, L-761, E-502, E14-140, E14-140M, E14-440, E-154, E20-10, LTR11, LTR114, LTR27, LTR212, LTR216, LTR22, LTR24, LTR25, LTR51, L-264, L-305, L-1250. Для работы программы требуется предварительно установить подписанные драйвера LComp и службу ltrd c графическим интерфейсом к ней LTR Manager.
История изменений и дополнений в версиях программы LGraph2.
Руководство пользователя программы LGraph2.
Руководство пользователя по разработке плагинов для программы LGraph2.
PowerGraph. Самописец-регистратор под Windows.
Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru
Программа для настройки типа используемого интерфейса LTR крейта - USB или Ethernet. В случае использования LTR крейта по интерфейсу Ethernet, программа позволяет задать IP адрес устройства в сети, дежурный адрес шлюза, маску подсети.
Библиотеки для работы с крейтами и модулями LTR.
Версия 1.27.5
Библиотеки для работы с крейтами и модулями LTR. Версия 1.30.25
Инструкция и вспомогательные файлы для запуска ltrserver как службы Windows (с помощью программы nssm или srvany).
Программа LTRserver. Обеспечивает связь с крейтами LTR. Версия 1.5.5.2.
Добавлена поддержка LTR-CEU-1, LTR-CU-1
Исходные тексты ltrserver 1.5.5.2
Набор программ для поверки модулей LTR под ОС Windows'XP/7/8.x/10/11.
Исходные тексты программы ltrserver, старых версий библиотек и примеров. Исходные коды последних версий можно скачать со странички ltr_cross_sdk
Крейтовая система LTR. Руководство программиста.
Аппаратное описание, назначение и подключение сигналов приведены в Руководстве пользователя.
