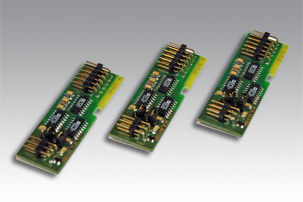

H-51X
субмодули-частотомеры для установки на модуль LTR51

previous next

  Внесен в Государственный реестр средств измерений

  Государственная информационная система промышленности

  Скачать презентацию

  Скачать каталог продукции

Цена от 13 725 руб.

В наличии

Субмодули H-51x совместно с модулем LTR51 позволяют создавать законченные настраиваемые решения для измерения частотных параметров сигналов. Предназначены для работы в составе модулей LTR51.

Возможность одновременной установки разнотипных субмодулей обеспечивает гибкую конфигурацию по числу и типу измерительных каналов. Каждый канал имеет собственную настраиваемую схему селекции (компарирования) входного сигнала.

Возможности:

создание систем измерения частоты, периода сигналов сложной формы и счёта импульсов

создание системы с 16 каналами измерения на одной плате LTR51 c групповой гальванической развязкой

легкая замена и конфигурация субмодулей без необходимости замены устройства сбора данных

выбор из двух типов субмодулей для разных диапазонов частоты до 15 кГц и 125 кГц

программно доступная конфигурация для каждого канала диапазонов срабатывания внутри диапазона селекции
субмодули-частотомеры для установки на модуль LTR51

Преимущества

прямое подключение большинства источников импульсного сигнала до 256 уровней диапазонов срабатывания и 2 диапазона селекции для настройки совместимости

конфигурируемая архитектура позволяет легко создать систему измерения под конкретную пользовательскую задачу

возможность одновременной установки разнотипных субмодулей обеспечивает гибкую конфигурацию по числу и типу измерительных каналов
Технические характеристики
Н-51FH     измеритель частоты или периода сигналов сложной формы
Число каналов 2
Полоса частот пропускания входного аналогового тракта (при выходном сопротивлении источника сигнала не более 100 Ом) 0...29 кГц по уровню -1 дБ
0...178 кГц по уровню -3 дБ
H-51FL     измеритель частоты или периода сигналов сложной формы
Число каналов 2
Полоса частот пропускания входного аналогового тракта (при выходном сопротивлении источника сигнала не более 100 Ом) 0...5,9 кГц по уровню -1 дБ
0...36 кГц по уровню -3 дБ
Цены, модификации и варианты исполнения
Доступны к заказу
H-51FL Цена 13 725.00 руб., в т.ч. НДС 22%
Субмодуль измерения частоты: 2 канала, 0...15 кГц, узкополосный входной фильтр.
H-51FH Цена 13 725.00 руб., в т.ч. НДС 22%
Субмодуль измерения частоты: 2 канала, 0...125 кГц, широкополосный входной фильтр.

Метрология
Поверка LTR51 Цена 9 760.00 руб., в т.ч. НДС 22%
Первичная/периодическая метрологическая поверка одного модуля LTR51 с установленными субмодулями H-51x.
