Универсальная плата АЦП / ЦАП | PCI

Стоимость от 19 962 руб.

В наличии

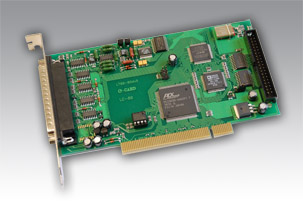

L-780M - универсальная плата для ввода / вывода аналоговых и цифровых сигналов в PC с возможностью их цифровой обработки в реальном времени.

L-791 имеет АЦП 14 бит/ 300 кГц с диапазоном измерения входного сигнала до ±5 В, позволяющий реализовать многоканальный режим сбора данных: до 32 каналов сбора однофазных сигналов с общей землёй или шестнадцати канальный дифференциальный режим.

16 Каналов цифрового ввода и вывода, а также наличие двух каналов ЦАП 12 бит в диапазоне до ±5 В даёт возможность использовать плату как универсальное устройство в составе промышленных систем сбора данных.

L-780M – универсальная плата АЦП/ЦАП на шине PCI для обработки аналоговой и цифровой информации в персональных компьютерах.

Возможности:

организация работы потокового вывода на ЦАП, используя при этом дополнительно введённое прерывание от платы в РС

наличие двух входов для внешней синхронизации при вводе сигнала

автоматическое переключение каналов при многоканальном режиме сбора данных, с произвольным порядком выборки канала и коэффициента усиления, генерация прерываний по заполнению части FIFO-буфера

многофункциональная плата АЦП/ЦАП с сигнальным процессором

Преимущества

групповая гальваническая развязка всех входов и выходов увеличивает помехозащищенность и надежность систем

широкий диапазон поддерживаемых операционных систем ПК

наличие подробного технического описания

в комплект поставки входит все необходимое для работы с устройством

имеет вариант индустриального исполнения

поставляется с бесплатным программным обеспечением

разаботано и серийно выпускается в России

всесторонняя техническая поддержка

Области применения

испытательные системы

металлургия

сельское хозяйство

научно-исследовательские институты

энергетика

системы для транспорта

машиностроение

строительство

техника специального назначения

Технические характеристики

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	14 бит
Эффективная разрядность (вх. сигнал – синус 10 кГц / 4,9В)	13,3 бит (частота преобразования - 300 кГц)
Входное сопротивление при одноканальном вводе	не менее 1 МОм
Диапазон входного сигнала	± 5 В, ±1,25 В, ±0,3 В, ±0,08 В
Максимальная частота преобразования	400 кГц
Синхронизация	Внутренняя По внешнему синхросигналу По уровню аналогового сигнала
Защита входов	± 25В (питание вкл.) ± 10В (питание выкл.)
Межканальное прохождение	-70 дБ (входной сигнал – синус 10 кГц, выходное сопротивление источника сигнала менее 1 кОм)
Цифровой сигнальный процессор
Тип	ADSP 2185M
Тактовая частота	29,5 МГц
Внутреннее ОЗУ данных	16 Кслов
Внутреннее ОЗУ программ	16 Kcлов
FIFO-буфер	512 - 14336 cлов
Обмен данными по шине PCI
Скорость при обращениях к регистрам платы через порты ввода/вывода PC	До 1,2 Мбайт/с
Скорость при обращениях к регистрам платы через память PC	До 10 Мбайт/с
ЦАП (опция)
Количество выходов напряжения с общей землёй	2
Разрядность	12 бит
Время установления	8 мкс
Выходной диапазон	±5 В
Выходной ток, не более	2 мА
Цифровые входы и выходы
Количество входов	16 (параллельных, асинхронных)
Количество выходов	16 (параллельных, асинхронных, с общим разрешением выходов)
Тип логики	КМОП (74 НСТ), TTL-совместимая
Габариты 170x105 мм

Модификации и варианты исполнения

L-780M от 19962.00 руб.

плата L-780 с ADSP-2185M, ЦАП отсутствует
ОР-780D от 2436.00 руб.

установка ЦАП

L-780M	от 19962.00 руб.

ОР-780D	от 2436.00 руб.

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Универсальный предусилитель милливольтовых сигналов

Универсальный предусилитель милливольтовых сигналов LP-04-M

LP-04-M

Вывод цифровых входов и выходов на заднюю панель компьютера.
Подходит ко всем PCI-платам
АЦП/ЦАП.
Две модификации.

Кабель цифровых сигналов

AC-7XX

Совместим с L‑780М, L‑783M, L‑791, L‑502 и кабелями AC-7XX.
Уменьшает помехи
на цифровых линиях.
Улучшает качество приёма и передачи цифровых сигналов.
Простой способ монтажа.

Переходник цифрового разъема
плат L-xxx

PBD2BH

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

37 контактная плата клеммников

DB-37F-increaser

Аксессуары, входящие в комплект поставки

Кожух DP-37С (1 шт.)
Разъем DB-37F (1 шт.)
CD с документацией и программным обеспечением (по запросу)

Описания

l-780m_qs.pdf (размер: 1 832 995 байт, дата: 14.01.2019)
L-780M Плата АЦП/ЦАП с сигнальным процессором многофункциональная.
Инструкция по первоначальной настройке.
l7xx_info_notes.zip (размер: 1 150 430 байт, дата: 22.10.2007)
Информационные заметки для PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat 6.0.:
- Плата L-780M(Rev.С);
- Плата L-783M(Rev.С);
- Шина PCI версии 2.3 и платы серии L-7xx.
l7xx_programmers_guide.pdf (размер: 2 260 604 байт, дата: 22.10.2007)
Руководство программиста под DOS для PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat.
l7xx_users_guide.pdf (размер: 2 268 313 байт, дата: 18.01.2019)
Руководство пользователя PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat.

Статьи

lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)
А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программный комплекс LGraph2

lgraph2.zip (размер: 24 391 141 байт, дата: 24.04.2019)
LGraph2 - законченная программа самописец-визуализатор под Windows XP. Версия 2.35.00. Возможность одновременной визуализации и регистрации данных с АЦП L-502, L-780M, L-783, L-791, L-761, E-502, E14-140, E14-140M, E14-440, E-154, E20-10, LTR11, LTR114, LTR27, LTR212, LTR216, LTR22, LTR24, LTR25, LTR51, L-264, L-305, L-1250. Требует обновленной версии драйвера LComp (начиная с версии от 01.04.2010) и ltrserver (не ниже 1.5.2.1).
lgraph2_help.pdf (размер: 8 564 139 байт, дата: 19.02.2019)
Руководство пользователя программы LGraph2.
lgraph2_readme.rtf (размер: 239 277 байт, дата: 15.10.2013)
Описание версий и изменений программы LGraph2.

Программное обеспечение под Windows

lcomp.exe (размер: 6 498 064 байт, дата: 11.02.2020)
Beta-версия (предыдущая доступна как lcomp_old.exe).Библиотека LCOMP под Windows XP/Vista/Win7/Win8/Win10 32 и 64-бит версии с драйверами. Инсталлятор и драйвера имеют цифровую подпись. Библиотека
построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат исключена.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lcomp_old.exe (размер: 3 653 232 байт, дата: 19.06.2013)
Библиотека LCOMP под Windows XP/Vista/Win7 32 и 64-бит версии с драйверами (Поддержка 98/Me/2000 в последних версиях не проверялась). Инсталлятор и драйвера имеют цифровую подпись. Библиотека
построена на основе WDM-драйверов. Включает в себя
собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: ISA и PCI платы, USB модули.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lgraph1.zip (размер: 1 805 940 байт, дата: 21.01.2016)
Программа 'L-Graph I' предназначена для демонстрации основных возможностей изделий от фирмы ООО "Л Кард" под Windows 98/Me/2000/XP/Vista/7/8.x/10. При работе используются библиотеки Lusbapi v.3.4 (USB модули) и LComp (ISA и PCI платы).

Программа позволяет работать в одном из следующих режимов:
- 4-х канальный осциллоскоп;
- 4-х канальный спектроскоп;
- многоканальный сбор данных в файл (до 32 каналов);
- визуализация сохранённых в файле данных.
Поддерживаются следующие устройства от фирмы ООО "Л Кард":
- PCI платы L-761, L-780, L-783 и L-791;
- ISA плата L-1450;
- USB модули E14-140, E-154 и E14-440.
Утилита Сonvert представляет собой конвертор двоичных файлов данных от 'L-Graph I' в обычные текстовые файлы (ASCII). Утилита Сonvert поставляется с исходными текстами.

Программное обеспечение под Linux

lcomp_linux-2.6.29.tgz (размер: 701 110 байт, дата: 12.12.2012)
Версия 1.4 LComp библиотеки и драйверов для Linux (ядро 2.6.29 ). Разрабатывалось в Slackware 13. Должно быть работоспособно в 32 и 64-бит версиях.Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.
lcomp_linux.tgz (размер: 756 484 байт, дата: 14.02.2020)
Версия 1.57 LComp библиотеки и драйверов для Linux (ядро 4.4.14, также работает начиная с ядра 2.6.37.6 ). Разрабатывалось в Slackware 14.2. Работоспособно в 32 и 64-бит версиях. Также проверено что работает на ARM OrangePI PC с дистрибутивом Armbian. Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.

Сторонние разработки ПО

lpci_os2.zip (размер: 95 820 байт, дата: 04.05.2001)
Пример работы с платами L-Card L-780, L-761, L-783 для OS/2. Разработан Ринатом Садретдиновым.
matrix11.zip (размер: 215 674 байт, дата: 01.03.2002)
Программа для конвертации файлов между форматами данных MATLAB и двоичными файлами с 16-ти битными данными (АЦП, ЦАП).
pg33demo.zip (размер: 31 813 334 байт, дата: 18.01.2019)
PowerGraph. Самописец-регистратор под Windows.
- pg33demo.zip - демонстрационная версия 3.3.9 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.
Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

Firmware и BIOS

l7xxbios.zip (размер: 124 321 байт, дата: 18.01.2019)
Архив с исходниками LBIOS для плат L-761, L-780 и L-783.

Программное обеспечение под DOS

Chiomem_Util.exe (размер: 214 760 байт, дата: 18.01.2019)
Самораспаковывающийся архив с ДOCовской утилитой для конфигурирования плат L-761, L-780 и L-783.
l7xxsoft.exe (размер: 556 891 байт, дата: 18.01.2019)
Самораспаковывающийся архив с программным обеспечением под DOS для PCI плат L-761, L-780 и L-783. Включает в себя библиотеку PLX_API, утилиты, примеры программирования, LBIOSы и т.д.

Устаревшее программное обеспечение

lcomp_linux-2.6.21.tgz (размер: 607 712 байт, дата: 04.12.2009)
BETA 1.1 версия LComp библиотеки и драйверов для Linux (ядро 2.6.21...). Разрабатывалось в Slackware 12.0. Поддерживаются только L780, L783, L761, L791, E-154, E14-140, E14-440 и E20-10.
vxdapi.zip (размер: 4 103 946 байт, дата: 29.02.2008)
Библиотека VXDAPI под Windows 95/98/Me/NT/2000/XP. Она построена на основе драйверов типа vxd и драйверов NT (это устаревающие ветви драйверов для Windows). Данная библиотека не будет иметь дальнейшего развития. Cоставной частью входит программа LGraph. В LGraph есть поддержка L-1450, L-761, L-780(M), L-783, E14-440 и E14-140. Файлы, записанные LGraph, могут быть прочитаны и обработаны с помощью демо-версии PowerGraph v. 3.X
