Система L-ViMS
Контроль вибрационных параметров сложных технических объектов.






  скачать каталог продукции

Современные технологии становятся все более сложными, поэтому сегодня недостаточно спроектировать и построить технический объект, необходимо предусмотреть его безопасность, а также долгосрочную и прибыльную эксплуатацию. В связи с этим возникает потребность в системах контроля технического состояния объекта.

Такая система должна собирать и анализировать в реальном времени множество параметров и обеспечивать удобное взаимодействие с человеком-оператором, при этом автоматически принимать решения по критериям, которые могут быть за пределами способностей человеческого восприятия, например, из-за скорости развития процесса.

Система L-ViMS предназначена для решения именно таких задач – контроля вибрационных параметров сложных технических объектов.  Архитектура L-ViMS такова, что может с успехом применяться вместе с объектами, которые радикально отличаются сложностями и требуют установки от датчиков в количестве нескольких штук до нескольких сотен.

L-ViMS использует модульный принцип для максимального удобства построения виброизмерений любого размера, как с массивом однородных датчиков, так и с разнородными, что делает систему отказоустойчивой, так как децентрализованная архитектура позволяет избежать уязвимых мест системы.

В L-ViMS поддерживаются виброакселерометры различных типов и токовихревые датчики перемещения. Также в систему входят релейные модули для выдачи управляющих воздействий на объект при необходимости.

Возможности:

Простое и оперативное изменение конфигурации системы за счёт промышленного Ethernet-интерфейса и единого стандарта питания системы

Поддержка самых распространённых видов датчиков: пьезоэлектрических с внутренним предусилителем заряда (ICP-датчики), токовихревых (проксиметры), пьезоэлектрических акселерометров с вынесенным усилителем заряда

Поддержка самых распространённых видов датчиков: пьезоэлектрических с внутренним предусилителем заряда (ICP-датчики), токовихревых (проксиметры), пьезоэлектрических акселерометров с вынесенным усилителем заряда



Упрощённая блок-схема применяемых базовых технологий:




Обмен информации между модулями основан на промышленном Ethernet для обеспечения высокоточной синхронизации модулей системы и детерменированного времени реакции на события. Соответствующий модуль также входит в состав L-ViMS.

Ещё один тип модулей предназначен для синхронизации системы и снабжён часами реального времени с резервным питанием. Все модули являются автономными устройствами и могут эксплуатироваться не только в составе L-ViMS, но и поодиночке, а также в составе других систем.

Модули имеют единое напряжение питания 24 вольта постоянного тока и монтируются на DIN-рейки в стандартных шкафах для аппаратуры.

Предусматривается 2 основных сценария использования L-ViMS: в автономном режиме и в интегрированном в систему АСУ ТП предприятия. Кроме того, отдельные модули могут использоваться для измерения требуемых параметров вибрации.

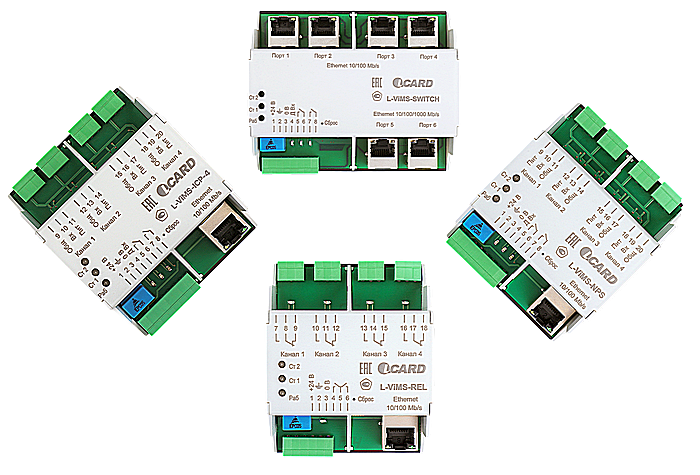

На данный момент в состав системы L-ViMS входят модули 6 типов:

2 типа модулей предназначены для подключения разных типов виброакселерометров – один с внутренним усилением заряда (ICP), и один с вынесенным усилителем заряда. Ещё 1 тип модулей предназначен для подключения токовихревых датчиков перемещения. Независимо от типа датчика, поддерживается синхронная оцифровка нескольких каналов для определения фазовых углов и гармоник.

Эти 3 типа модулей поддерживают приём сигнала отметки фазы от одного из назначенных модулей системы, также — при необходимости — отметка фазы может быть сформирована с помощью внутреннего таймера. Все типы входных модулей могут записывать фрагменты осциллограмм, хранить их в буферной памяти и передавать в сеть по установленному протоколу.

Для управления объектом в состав системы включён релейный модуль, который содержит 4 реле с одной переключающей контактной группой каждое. Реле могут коммутировать как постоянный ток напряжением 250 вольта с силой тока до 8 ампер, так и переменный ток промышленной частоты напряжением до 250 вольт с силой тока до 8 ампер.

Объединение модулей в систему происходит с помощью модулей-хабов, обеспечивающих подключение до 8 Ethernet-устройств.

Последний тип модулей предназначен для выполнения функций ведущего модуля, учёта реального времени, в том числе, синхронизации с внешним сервером точного времени, передачи информации в систему более высокого уровня и приём команд от неё, а также связи по протоколу MODBUS с другими устройствами (в том числе, при необходимости, и других разработчиков).

L-ViMS может обеспечить долговременную и безопасную эксплуатацию различных машин и комплексов, содержащих движущиеся элементы, вибрацию которых требуется контролировать.



Компания L-Card - один из лидеров в области технических измерений в России. Используя многолетний опыт виброизмерений, мы разрабатывали систему L-ViMS на опережение, чтобы сейчас, когда продукт выходит на рынок, он гарантированно был лучшим. Для этого были использованы все достижения современной схемотехники и проведён глубокий анализ систем зарубежного производства.

Система L-ViMS в настоящее время не имеет отечественных аналогов. От любых отечественных разработок подобного назначения L-ViMS отличается большей архитектурной гибкостью, децентрализованностью и меньшими затратами на обеспечение надёжной и безотказной работы.

Важным преимуществом, по сравнению с импортными аналогами, является существенно более низкая цена.

 Средний срок службы - не менее 15 лет.

Система L-VIMS поставляется в комплекте с программным обеспечением, обеспечивающим конфигурирование всех модулей в соответствии с требованиями заказчика.





Преимущества

Распределённая архитектура с возможностью установки измерительного модуля в непосредственной близости с объектом, что позволяет существенно сэкономить на согласующих устройствах и кабельной продукции

Возможность использования как в составе единой, абсолютно синхронной системы, так и каждого измерительного модуля в отдельности

Простота и компактность размещения в шкафу за счёт единства питания, крепления на DIN-рейку и общего Ethernet интерфейса

Простота технического обслуживания и использования, что позволит минимизировать участие и обучение персонала

Не имеет прямых отечественных и импортных аналогов

Существенно экономичнее систем, построенных по централизованному принципу

Является системой реального времени по протоколу NTP:RFS 5905 для системных часов и PTP: IEEE 1588 для составных узлов L-ViMS

Области применения

нефтегазовая отрасль

машиностроение

металлургия

атомная энергетика

авиационная промышленность

мониторинг зданий и сооружений

центры стандартизации и сертификации




Ethernet концентратор для модулей системы L-ViMS
8 портов для подключения модулей

L-ViMS-HUB

Модуль измерения виброускорения и скорости
4 канала, до 10 кГц на канал

L-ViMS-ICP

Модуль измерения величины виброперемещения и детектирования отметки фазы вращения
4 канала, до 10 кГц на канал

L-ViMS-NPS

Модуль управления исполнительными устройствами и сигнализации о состоянии объектов
8 релейных выходов

L-ViMS-REL
