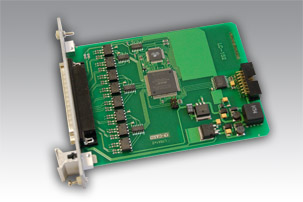

LTR41
модуль ввода дискретных сигналов с поканальной гальваноизоляцией

LTR41 применяется в системах автоматизированного дискретного контроля состояния объектов в задачах управления технологическими процессами, лабораторным и производственным оборудованием, в системах промышленной автоматизации.

LTR41 имеет 16 каналов дискретного ввода 5В логики TTL/CMOS.

LTR41 - модуль ввода дискретных сигналов с поканальной гальванической изоляцией.

Возможности:

обеспечивает изолированное подключение дискретных датчиков

расширение диапазона LTR41 ввода дискретных сигналов 0 - 24V и более

создание систем автоматизированного дискретного контроля состояния объектов

может использоваться как источник команд о наступлении того или иного события, посылаемого на хост-компьютер или другое устройство сбора данных

совместим с выходом логики TTL/CMOS 5 V (с током логической единицы более 3,5 мА), а также с токовым выходом до 15 мА

синхронизация сбора данных в одном крейте или в многокрейтовой системе по внутренним или внешним синхросигналам

может быть применён для входного тока переключения больше, чем 2,1 мА

исполнительную цепь оптореле допускается включать в цепи постоянного или переменного тока

выход стабилизированного питания внешнего устройства +5 В 0,3 A

цифровой ввод 16-ти TTL/CMOS-сигналов (5 В-логика), а также токовых логических сигналов (до 25 мА) с поканальной опторазвязкой

модуль ввода дискретных сигналов с поканальной гальваноизоляцией

Преимущества

гальванически изолированное подключение источников дискретных сигналов для повышения надежности и помехоустойчивости

цифровой асинхронный ввод для стандартных TTL линий

функция синхронизации сбора данных в крейте и в многокрейтовой системе для связки в единую систему сбора данных

применяется в системах с повышенными требованиями к надежности и помехоустойчивости

входная цепь в LTR41 выполнена на основе оптрона с диодной защитой

Технические характеристики
Основные технические характеристики
Количество сигналов асинхронного ввода 16
Тип входов Совместим с выходом логики TTL/CMOS 5 V (с током логической единицы более 3,5 мА), а также с токовым выходом до 15 мА. Параллельные входы, асинхронный или квазисинхронный режимы.
Входной ток лог. "0" сигналов ввода Не более 1 мА
Входной ток лог. "1" сигналов ввода Не менее 3,5 мА
Типичное значение входного напряжения/тока в точке переключения +2,2 В / 2,1 мА (Примечание 2)
Максимально допустимое значение входного напряжения/тока ±12 В долговременно (Примечание 1)
Максимально допустимое значение входного тока любого направления 25 мА (долговременно)
Гальваническая развязка между сигналами ввода Поканальная до 200 В
Функции синхронизации сбора данных в крейте и в многокрейтовой системе
Количество двунаправленных сигналов синхронизации 2 (секундная метка и метка "СТАРТ")
Уровни сигналов синхронизации Cовместимые с ТТЛ, 5В - логика
Максимальный выходной ток линий синхронизации, настроенных на выход ± 10 мА
Гальвноизолированный выход питания внешних устройств
Стабилизированное выходное напряжение +(5 ± 0,1) В
Выходной ток нагрузки 300 мА
Максимальная емкостная нагрузка 1000 мкФ

Примечания:

1. Максимальное значение входного  напряжения и напряжение переключения можно увеличить путём добавления внешнего резистора, расчёт которого приведён в Руководстве пользователя LTR.

2. Модуль LTR41 может быть применён для входного тока переключения больше, чем 2,1 мА, путём добавления внешнего параллельного шунта, если падение  напряжения на внешнем шунте превышает 2,5 В. По расчёту шунта обращайтесь на support@lcard.ru или в конференцию.

3. Модуль LTR41 не подлежит поверке.



Модификации и варианты исполнения
Доступны к штучному заказу
LTR41 Цена по запросу
Цифровой ввод: 16 каналов с поканальной гальваноразвязкой.
  Поверка не предусмотрена
