FAQ: Форум "Л Кард" – специальные схемы подключения (обзор)

Схема

Обсуждаемый вопрос и ссылка на тему форума "Л Кард"

Решение проблем ЭМС

E14-x40 c ноутбуком при помехах

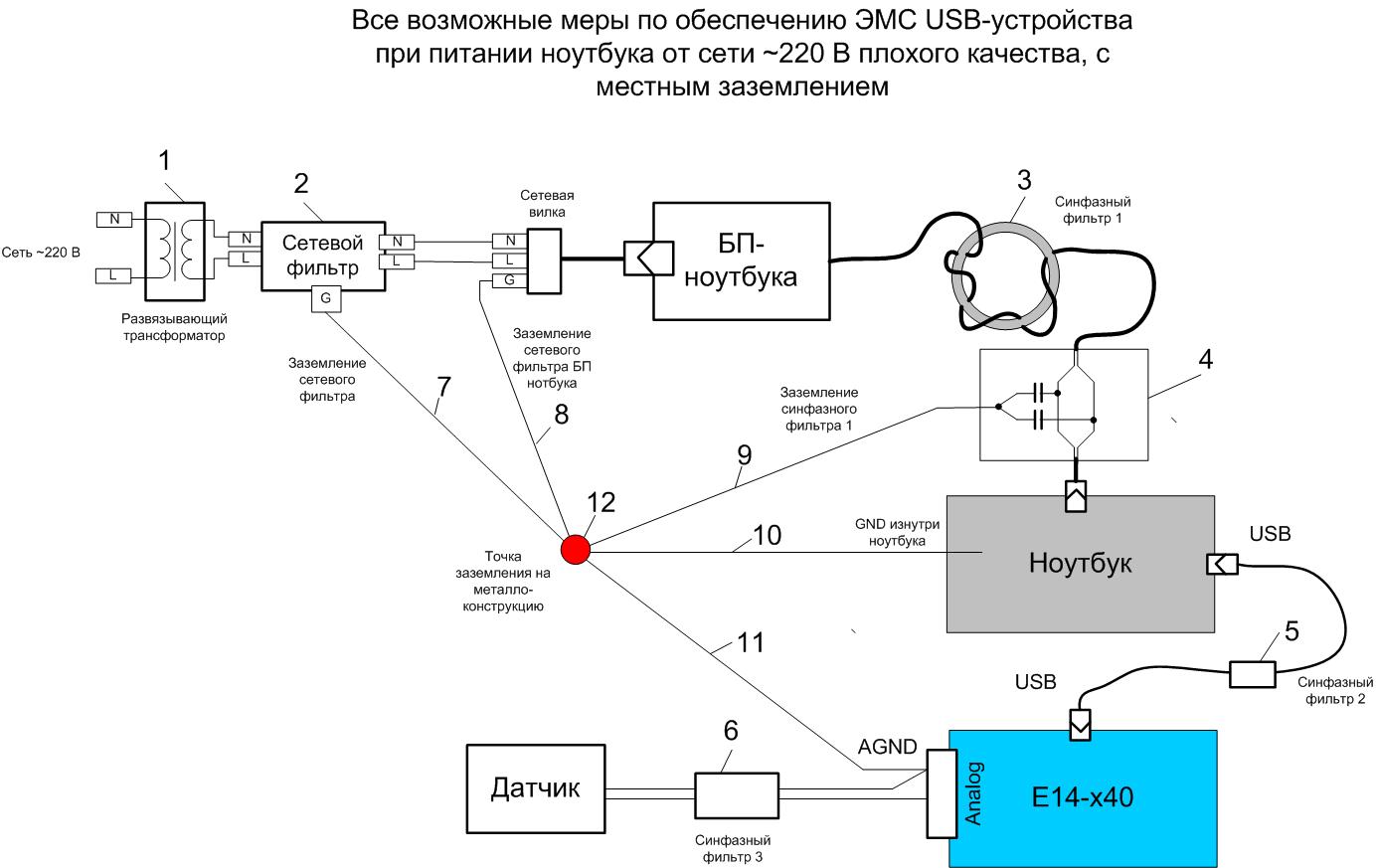

Все возможные меры по улучшению ЭМС, которые можно предпринять при применени E14-x40 c ноутбуком в ситуации сильных кондуктивных помех по сети питания (рисунок поясняет общую концепцию подобных мер).

Тема обсуждалась здесь.

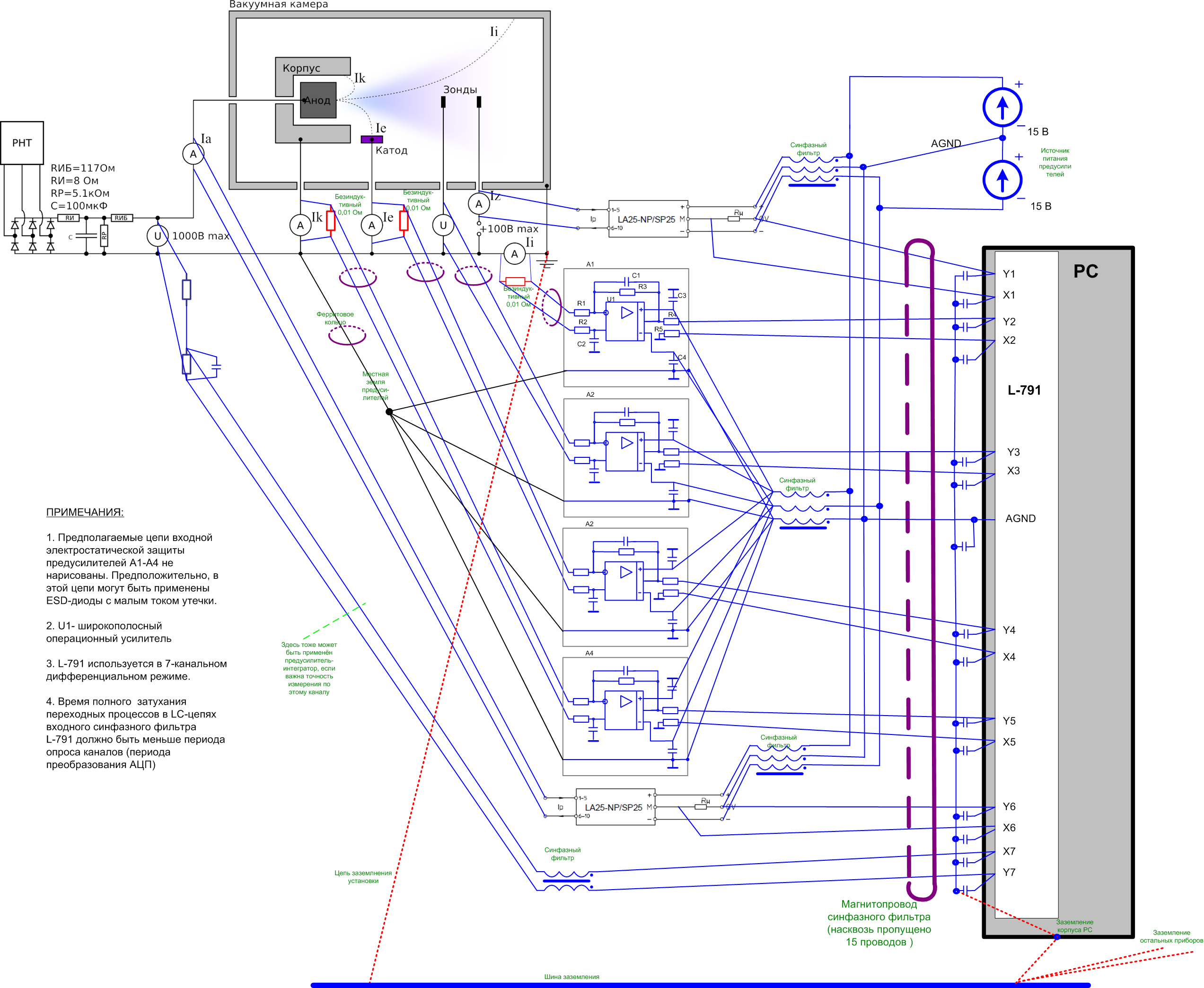

Решение проблем ЭМС в тяжелой электромагнитной обстановке Пример решения проблем ЭМС в тяжелейшей электромагнитной обстановке на примере применения L-791 и внешних схем согласования. Тема обсуждалась здесь. Рассмотренная схема интересна, главны образом, потому, что в ней отражены важные принципы подавления кондуктивных помех со стороны источников сигналов.

Простое подключение датчиков (без предусилителей)

схема подключения индукционного датчика

Актуальная схема подключения индукционного датчика к LTR22 и LTR24. Тема обсуждалась здесь.

По результатам применения индукционных датчиков по данной теме оформлен портфолио.

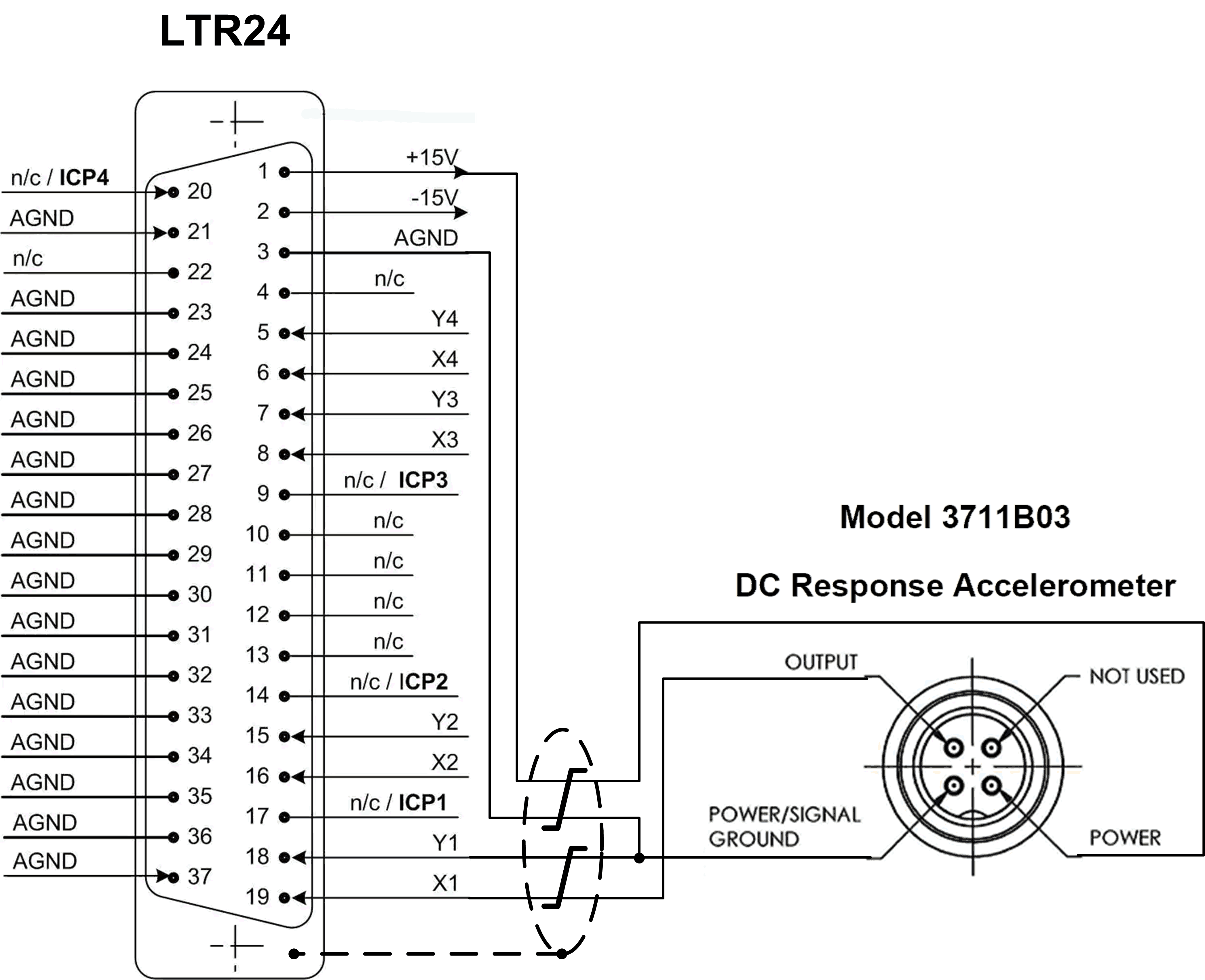

Подключение MEMS DC акселерометра PCB 3711B03 к модулю АЦП LTR24-1 или LTR24-2.

Для повышения помехозащищённости кабель из двух витых пар должен иметь экран (в виде отдельной цепи), припаянный к металлическому корпусу кабельной части разъёма LTR24. Со стороны датчика экран не подключать. Аналогично можно подключить до 4-х подобных датчиков, подключая каждый из них по 4-х проводной схеме (плюс экран).

Согласование щупа осциллографа с E14-x40 в одноканальном режиме

Согласование щупа осциллографа с E14-x40 в одноканальном режиме. Схема также совместима с высокоомным дифференициальным входом АЦП (при отсутствии входной динамической коммутации).

Тема обсуждалась здесь.

Подсоединение токовых датчиков ADZ-SML к LTR11 Подсоединение токовых датчиков ADZ-SML к LTR11

Подсоединение токовых датчиков ADZ-SML к LTR11 - Вариант 1 и 2.

Тема обсуждалась здесь.

Способ подстройки разбаланса тензомоста с помошью потенциометра

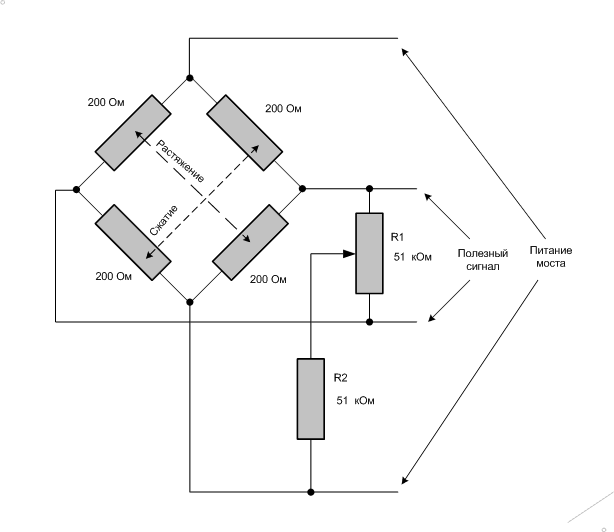

Схема элементов тензомоста, работающих на сжатие-растяжение.

Способ подстройки разбаланса тензомоста с помошью потенциометра.

Тема обсуждалась здесь.

Подключение к LTR212  миниатюрного сенсора давлений серии 2Mi

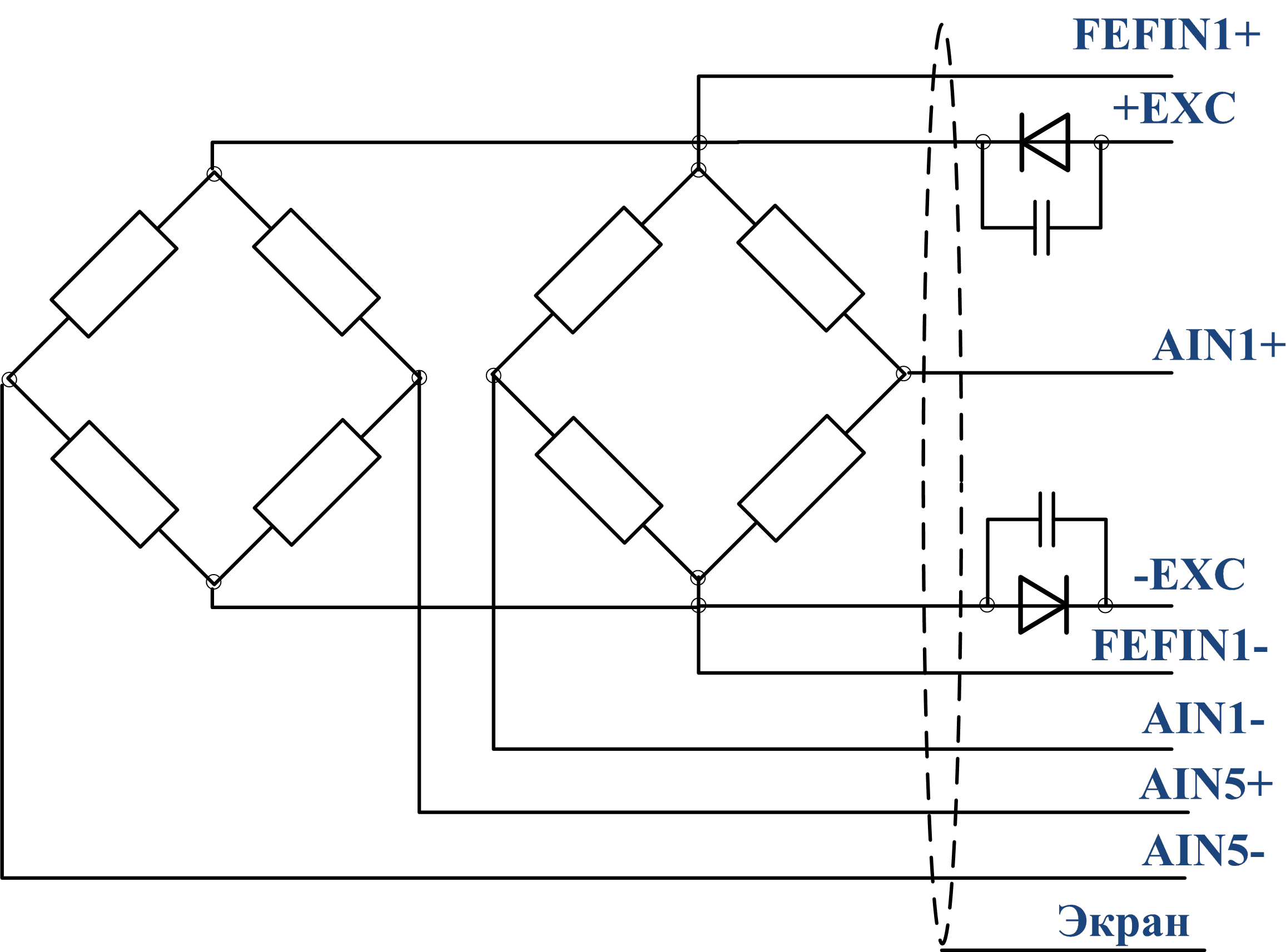

Подключение к LTR212  миниатюрного сенсора статического и динамического давлений серии 2Mi.

Тема обсуждалась здесь.

Тензометрическая система на основе E14-140(М) с минимальной ценой элементов

Тензометрическая система на основе E14-140(М), спроектированная по критерию наименьшей цены комплектующих элементов, с ручной регулировкой баланса моста и коэффициента передачи.

По количеству элементов, сложности конструкции данное решение нельзя назвать оптимальным.

Тема обсуждалась здесь.

Коэффициент усиления Ku дифференциального сигнала:

Ku = 1 + ( 2*R7*(R6+R3+R4+R5) / (R6*(R3 + R4 + R5) ) )

при условии, что R7=R8. C учётом того, что R4 может быть подстроен от 0 до 1 кОм, коэффициент усиления принимает значение в диапазоне от 135 до 44, соответственно. Если известно, какой Ku нужен, то рекомендуется заменить R3, R4, R5, R6 на один постоянный резистор Rx, при этом, Ku будет определяться:

Ku = 1 + ( 2*R7 / Rx ),

при условии, что R7=R8

Подключение GPS к LPW-305

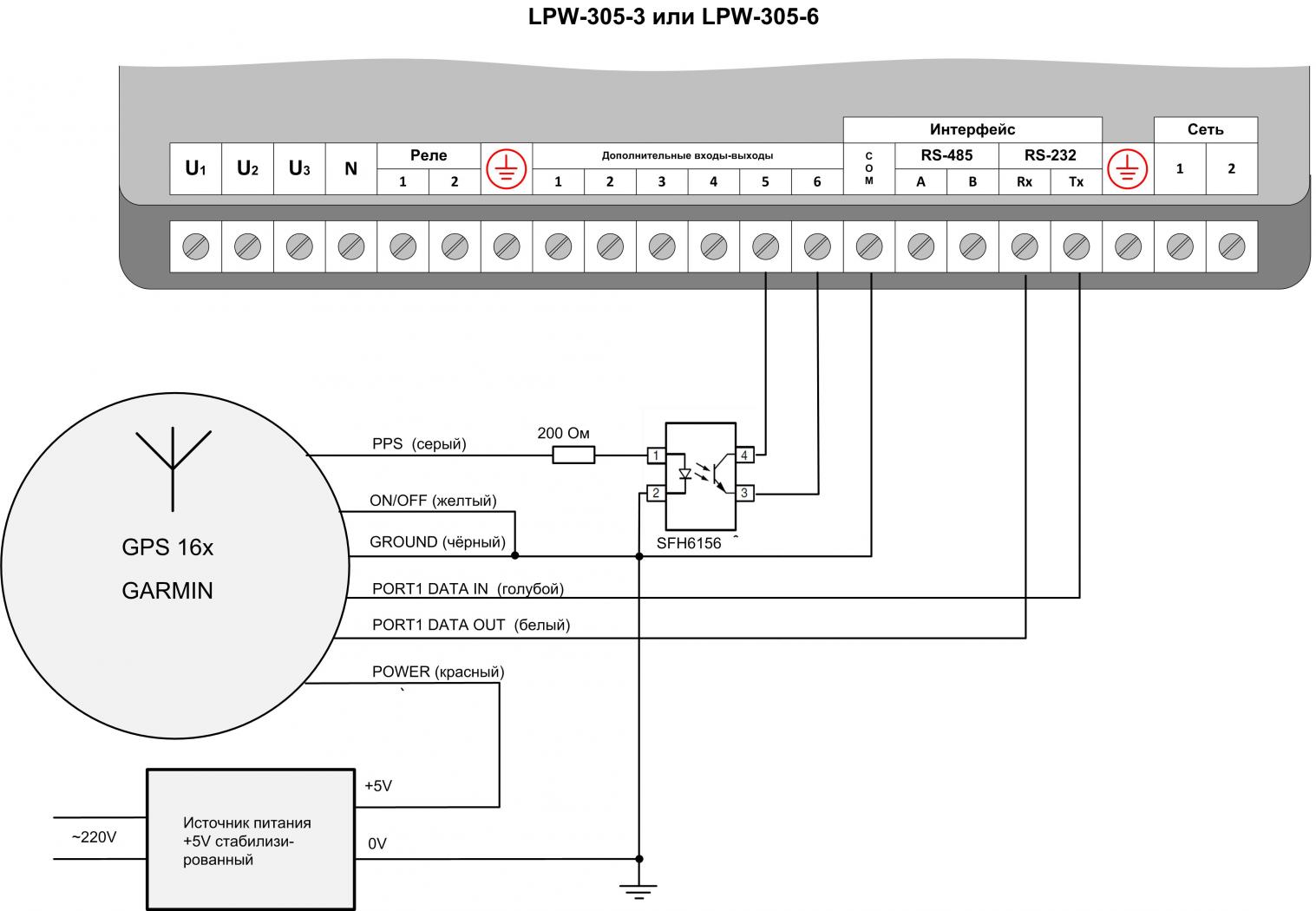

Подключение приёмника GPS к LPW-305. Тема обсуждалась здесь.

На эту же тему оформлена статья FAQ.

Подключение термопар к LTR

Пример подключения 14-ти термопар и датчика измерения температуры холодного спая  к крейту LTR через 16-парный кабель.

По данной теме оформлена статья FAQ.

Темы конференции по LTR27 и термопарам:







Подключение к LTR24 высокочастотного преобразователя давления Keller 23/25

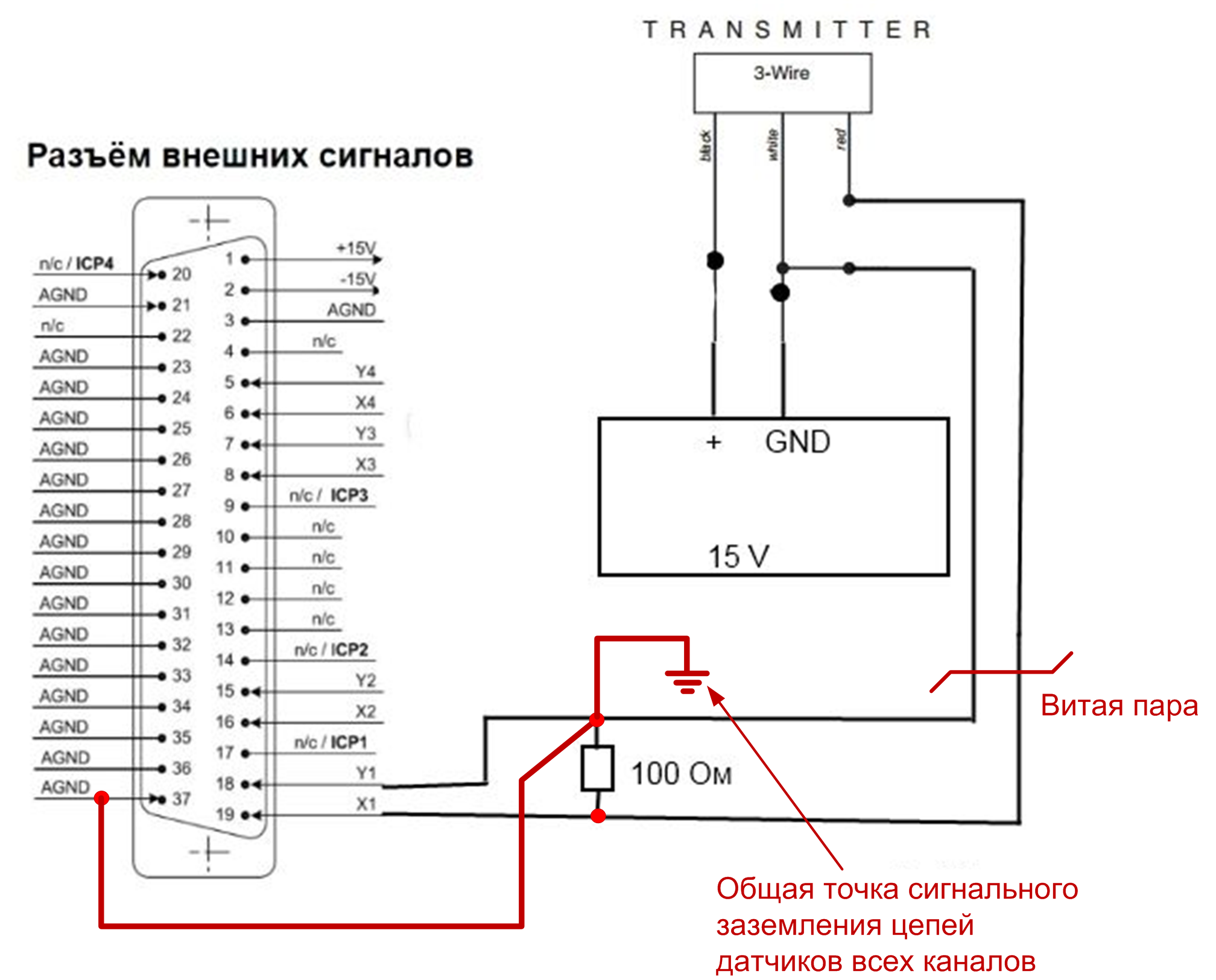

Подключение к LTR24 высокочастотного преобразователя давления Keller 23/25 с выходом по току 0-20 мА по 3-х проводной схеме с использованием прецизионного резистора из комплекта R_KIT_2 в качестве токового шунта. Тема обсуждалась здесь.

Cхема пригодна для применения с любым АЦП общего применения L-Card, в том числе, с АЦП с входным коммутатором каналов. Шунт рекомендуется располагать около входа АЦП.

 Простая тензометрическая схема для разрывной машины с применением E14-140-M совместно с тензодатчиками высокой чувствительности Простая тензометрическая схема для разрывной машины с применением E14-140-M совместно с тензодатчиками высокой чувствительности. Основное ограничение данной схемы измерения — плохая термостабильность используемых тензорезисторов. Эти и другие особенности данной схемы обсуждались на форуме L-Card

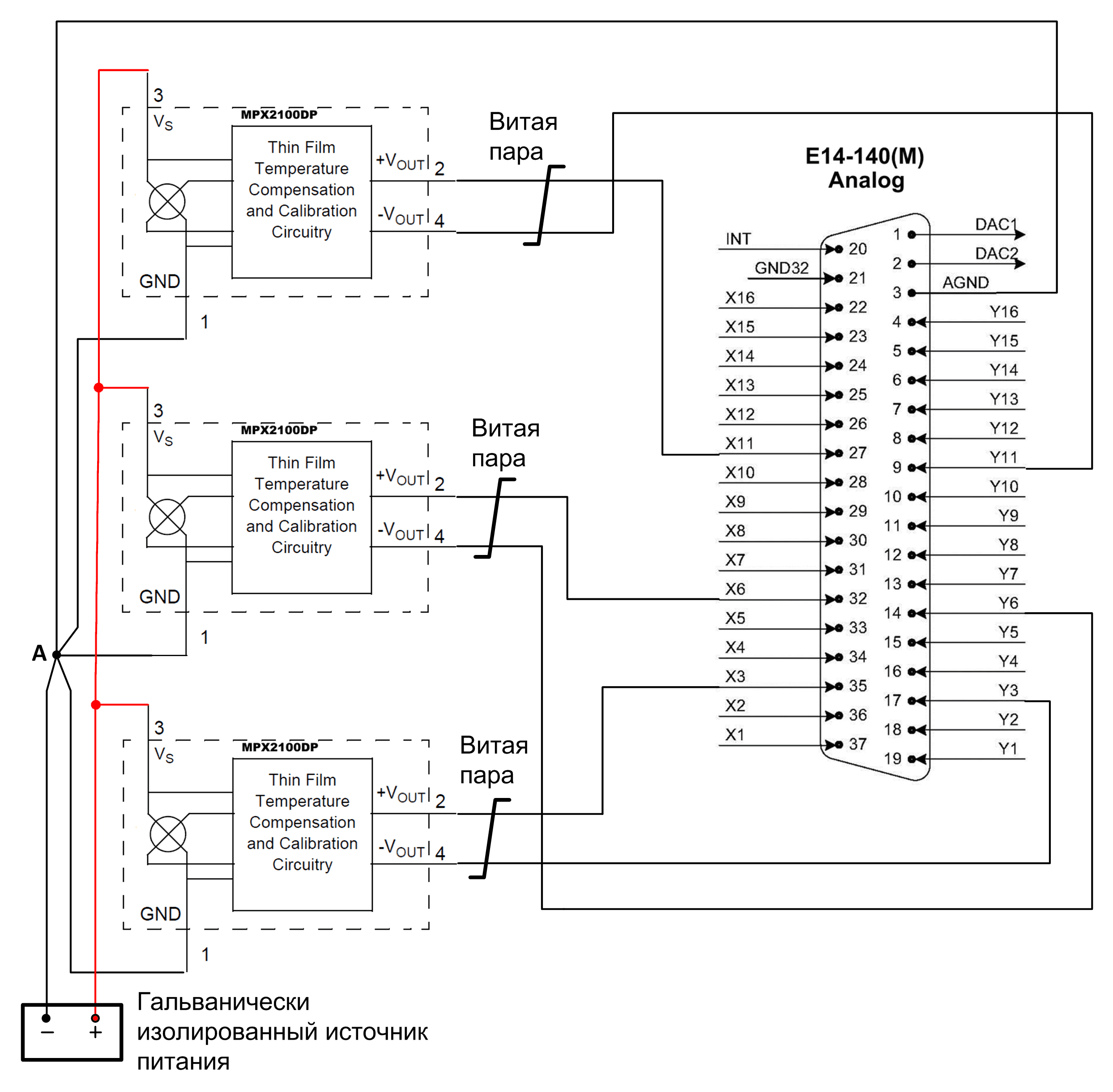

Схема соединения датчиков давления MPX2100DP с модулем E14-140M. При напряжении источника питания 10 В напряжение синфазного сигнала дифференциальных входов составляет около 5 В.

Тема обсуждалась на форуме L-Card.



Самодельные усилители ЦАП

Усилитель сигнала ЦАП - выход ±10 В

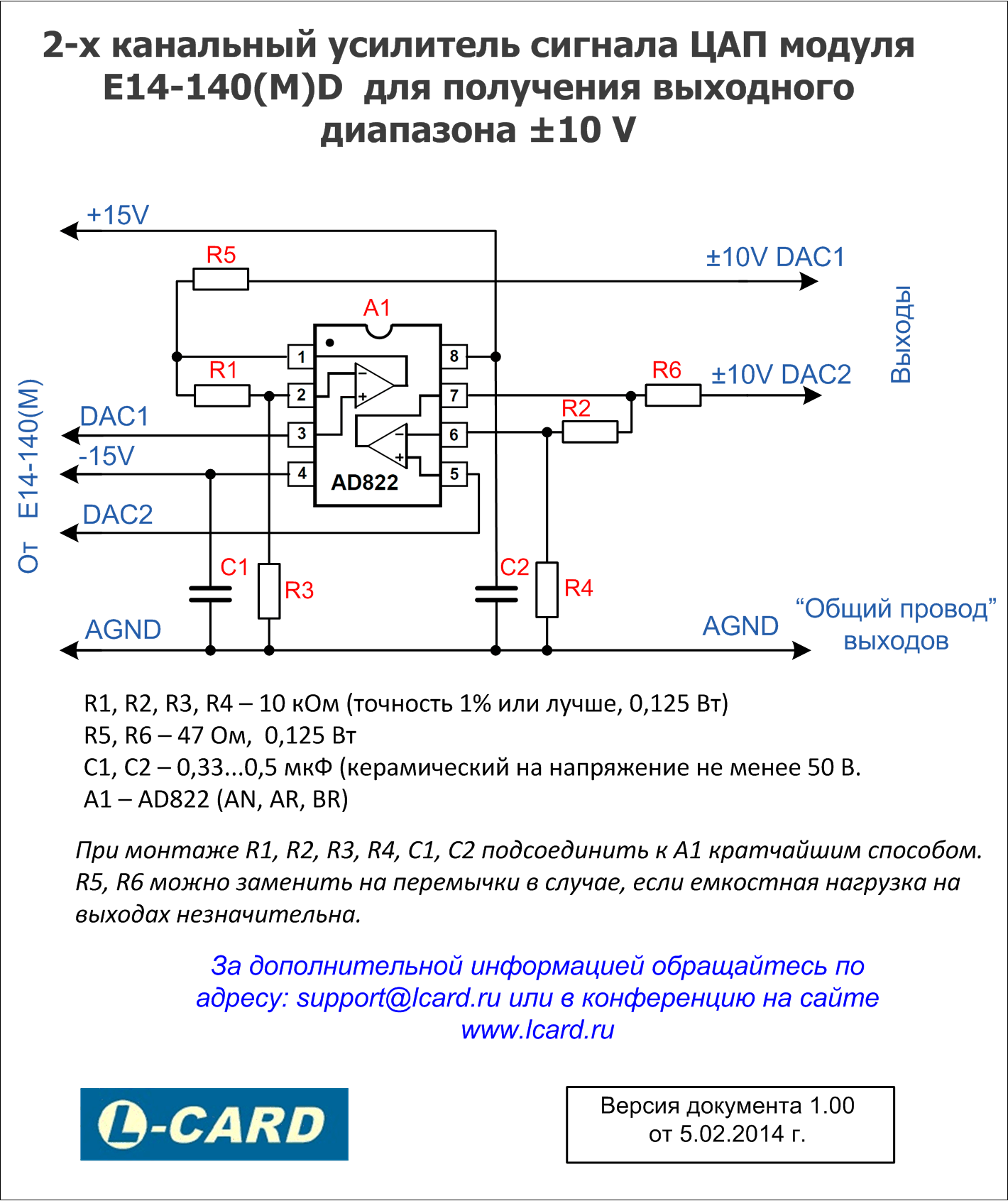

2-х канальный усилитель сигнала ЦАП  для получения выходного диапазона ±10 В.

Тема обсуждалась здесь.



Дискретное управление

Подключение оптореле

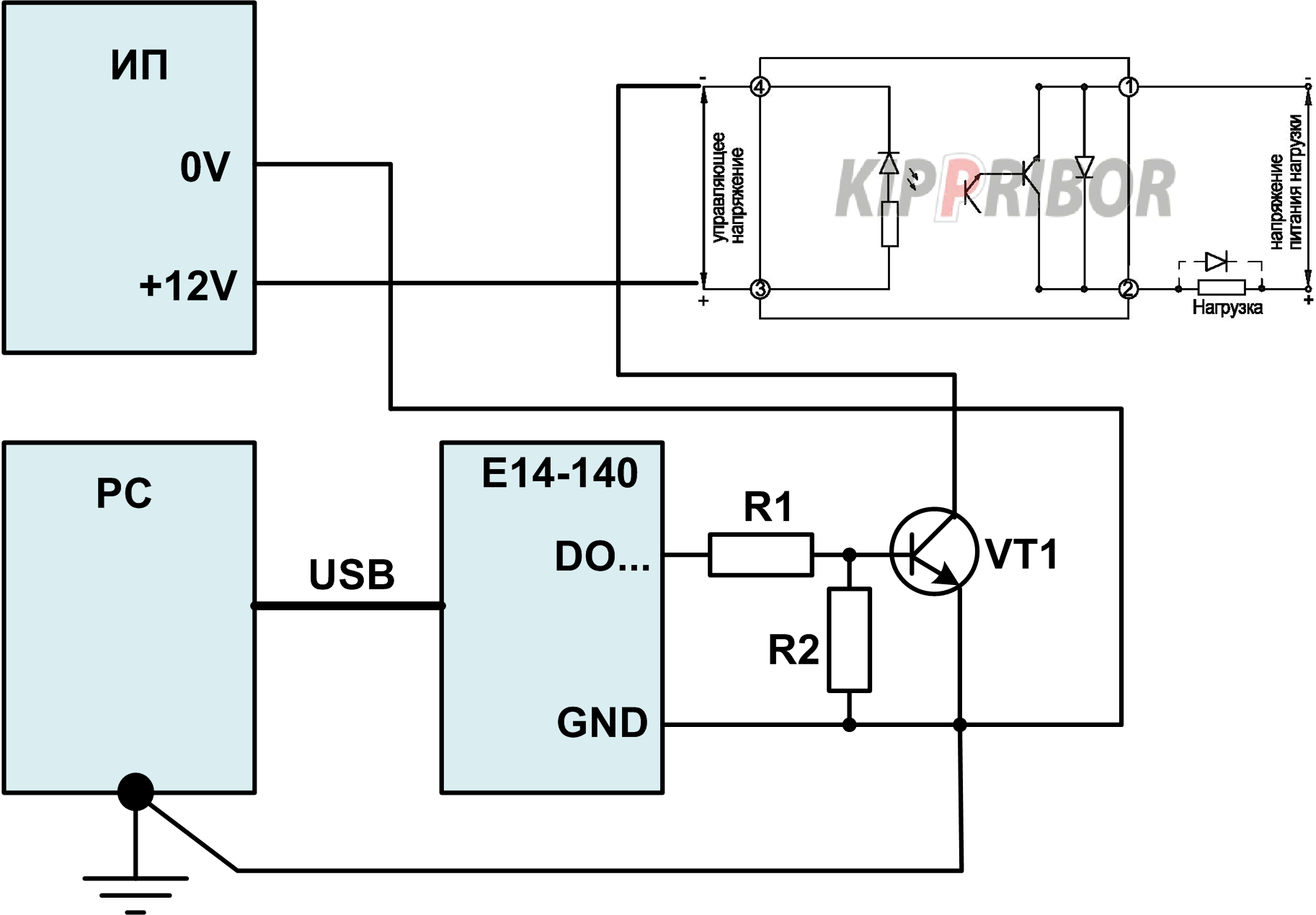

Подключение оптореле  HD-1025.DD3 к цифровому выходу для образования опторелейного дискретного выхода.

Тема обсуждалась здесь.

Программное управление цепью нагрузки +5V модуля E14-440

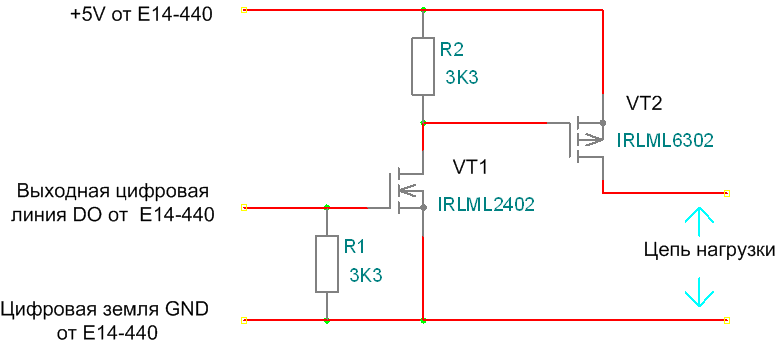

Программное управление цепью нагрузки +5V модуля E14-440.

Схемное решение рассматривалась здесь.

Схема также применима для E14-140(М).

Управление светофором на основе LTR42

Управление светофором на основе LTR42.

Тема обсуждалась здесь.

Специальные схемы синхронизации

Формирование  синхросигнала от LTR34 на вход SYNC LTR-EU

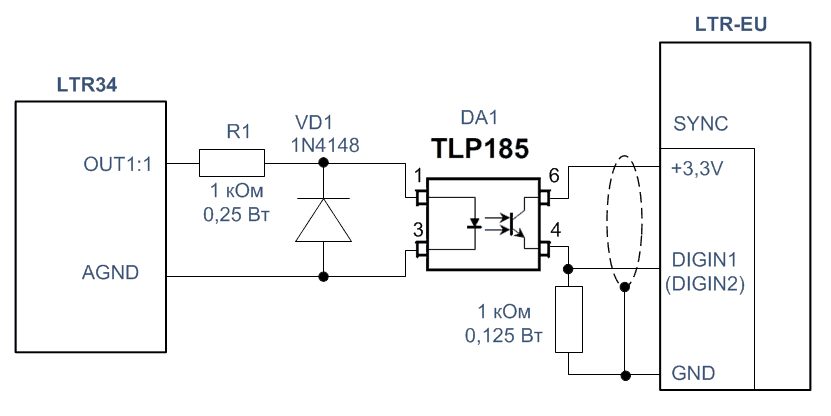

Способ получения сигнала синхронизации для решения задачи привязки по времени данных воспроизведения сигнала  ЦАП (LTR34) к данным от любых АЦП в крейте LTR-EU. Способ позволяет применить штатный механизм синхронизации по синхрометкам в крейте LTR-EU для систем, требующих сквозного канала ЦАП - АЦП с контролем задержки.

Тема обсуждалась здесь.

Подключение датчиков с помошью самодельных предусилителей, специальных схем согласования

Подключение термопары к модулю E14-140(M)

Подключение термопары к  модулю E14-140(M).

Тема обсуждалась:

Обратите внимание, что сегодня имеется готовое решение предусилителя для термопар: LP-04-M.  Его удобно применить совместно с модулями АЦП E14-140-M,  E-154, которые имеют выходы для питания предусилителя.

Тензометрическая система на основе E14-140

Тензометрическая система на основе E14-140

Тема обсуждалась здесь.

Обратите внимание, что сегодня имеется готовое решение предусилителя для тензомерических применения: LP-04-M.

Дифференциальный предусилитель для E20-10

Предусилитель  с дифференциальеым входом  для E20-10

Тема обсуждалась здесь.

Обратите внимание, что сегодня имеется готовое решение предусилителя LP-04-M (с шириной полосы частот 50 кГц).

Подключение гидрофона к E20-10

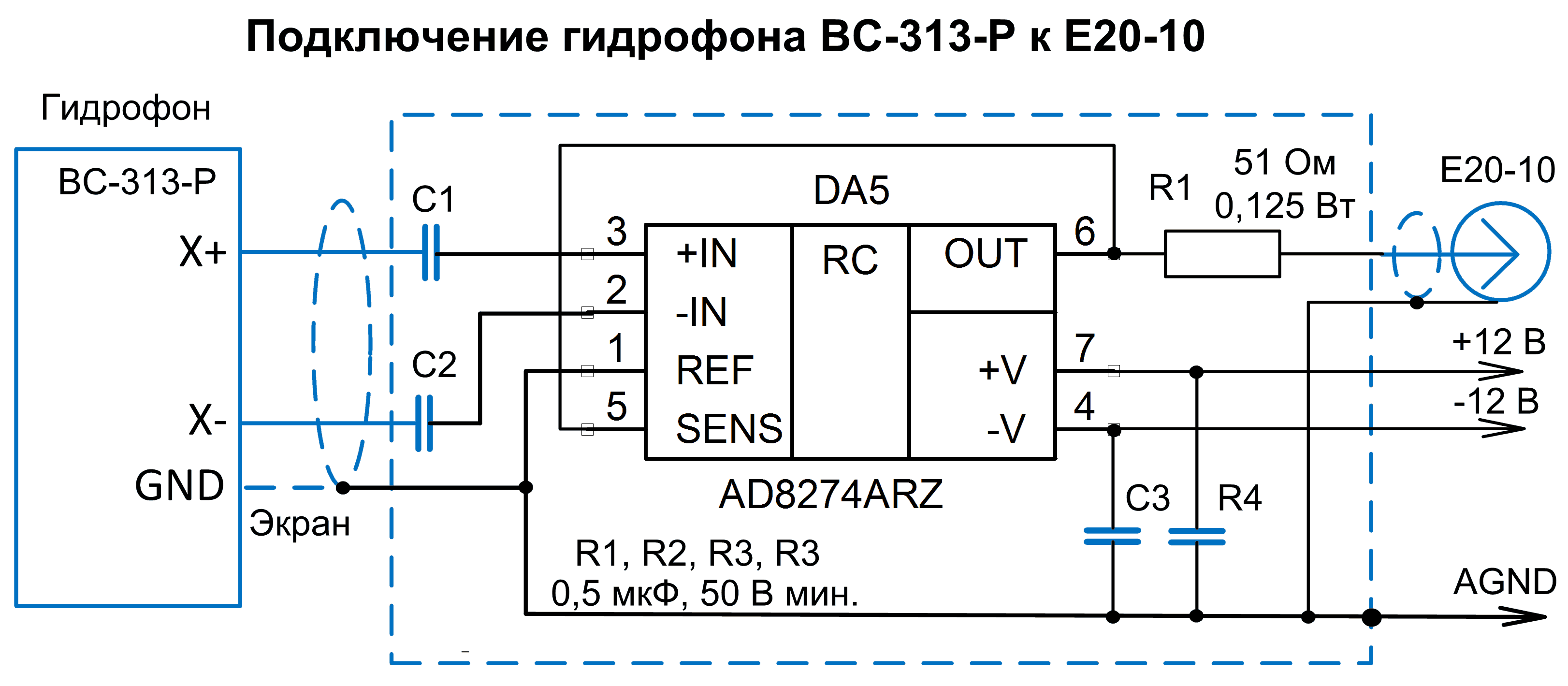

Подключение гидрофона BC-313-P к E20-10

Тема обсуждалась здесь.

Обратите внимание, что сегодня имеется готовое решение предусилителя LP-05 для гидрофона.

Использование E-154 в задаче измерения КГР Использование E-154 в задаче измерения КГР

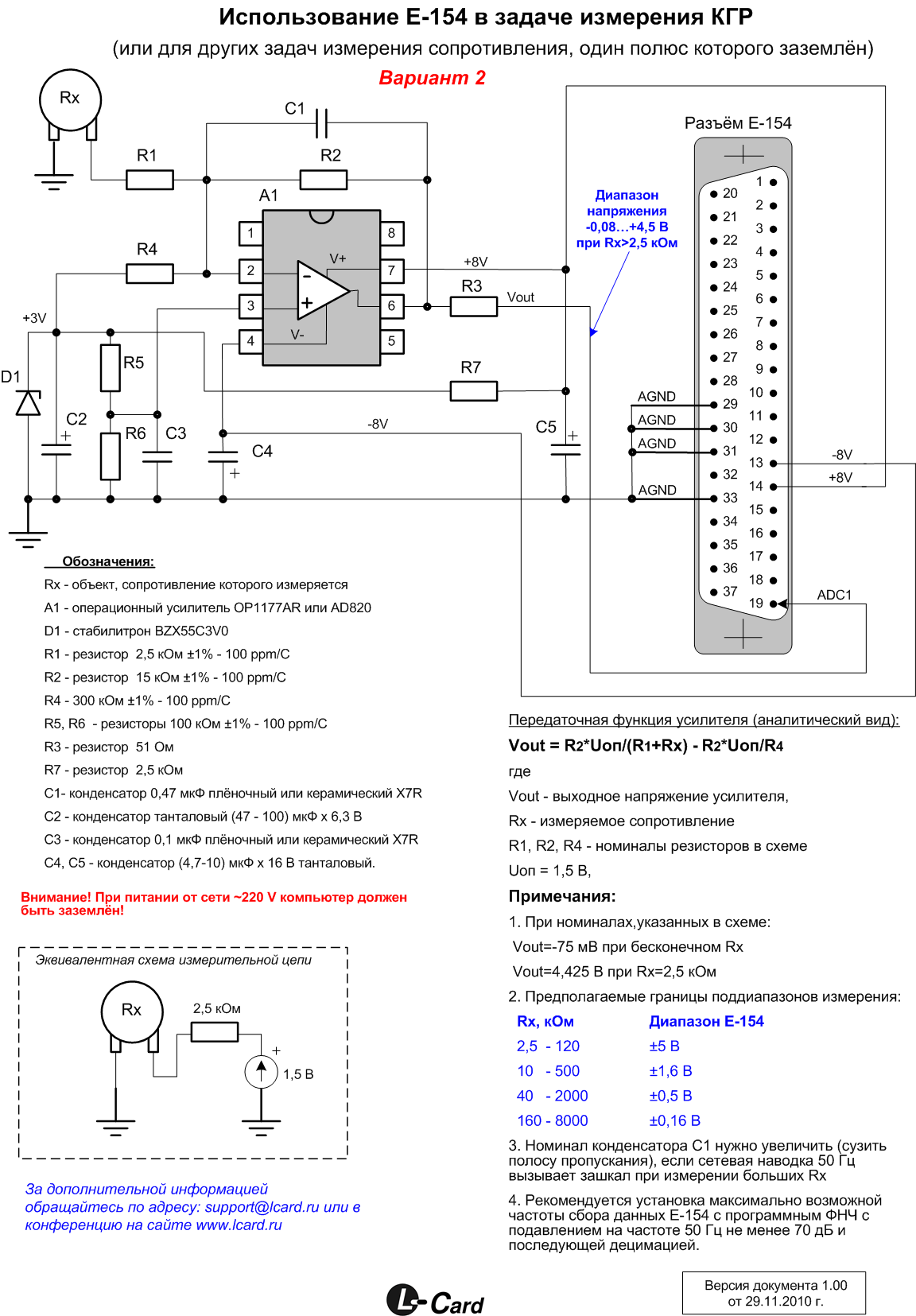

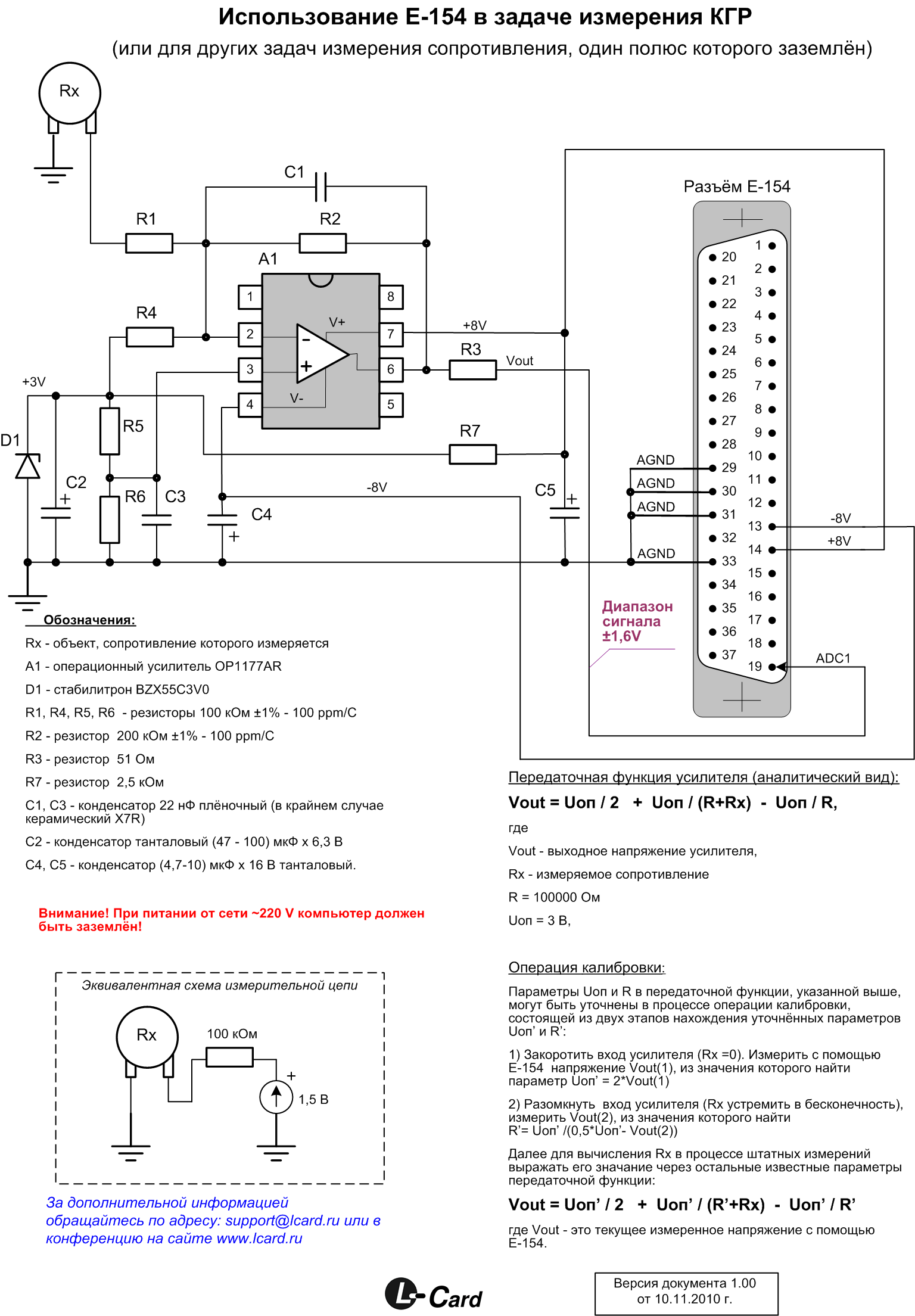

Использование модуля E-154 в задаче измерения кожно-гальванической реакции (КГР) - Варианты 1 и 2

Тема обсуждалась здесь.

E-154 c пьезодатчиком

Использование E-154 c пьезодатчиком с защитой от перегрузки

Тема обсуждалась здесь.

E-154 с термопарой

Простой предусилитель для E-154 и термопары.

Тема обсуждалась:

Обратите внимание, что сегодня имеется готовое решение предусилителя для термопар: LP-04-M

Подключение тензомоста к модулю E-154

Подключение тензомоста к модулю E-154.

Схема обсуждалась здесь.

Обратите внимание, что сегодня имеется готовое решение предусилителя для тензомерических применения: LP-04-M.

Подключение 4 шт. акселерометров ADXL105 к LTR22 или LTR24

Подключение 4 шт. акселерометров ADXL105 к LTR22 или LTR24 c питанием от LTR.

Тема обсуждалась здесь.

Примеры специальных схем согласования входа АЦП для решения задач отсечки постоянной составляющей сигнала

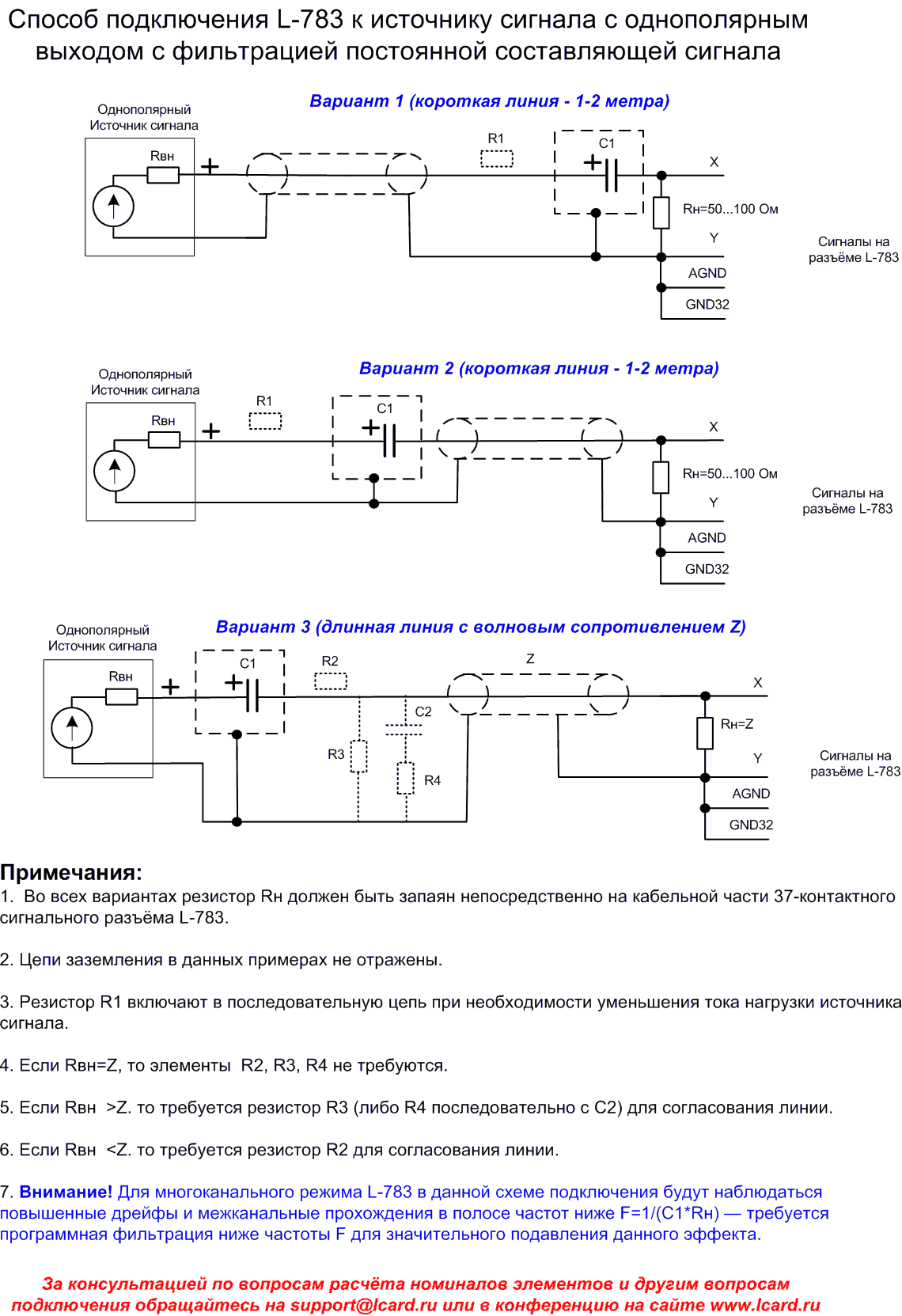

Примеры специальных схем согласования входа L-783 для решения задач отсечки постоянной составляющей сигнала (положительной полярности) и согласования линии.

Тема обсуждалась здесь.

Подобный способ согласования актуален и для других АЦП с входной динамической коммутатацией каналов.

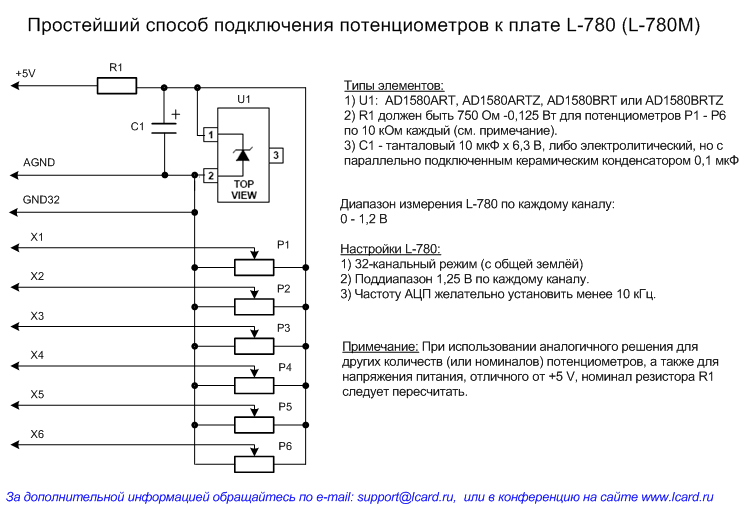

Простейший способ подключения потенциометров к L-780

Простейший способ подключения потенциометров к L-780.

Тема обсуждалась здесь

Схема также применима для E14-140(M), E14-440 и, по аналогии, - для E-154.

Внимание! Приведённые выше схемы подключения существуют на условиях "как есть". "Л Кард" не обладает какими-либо сведениями об успешных или неуспешных реализациях данных схем, кроме общедоступной информации, имеющейся на форумах "Л Кард". В случае возникновения технических вопросов по данным схемам подключения, Вы можете продолжить обсуждение с техподдержкой  "Л Кард" в соответствующей (указанной в таблице) теме конференции при следующих соглашениях и условиях:

  • Данные схемы подключения сами по себе не являются объектами технической поддержки и рассматриваются как дополнительные справочные материалы (для специалистов), показывающие некоторые расширенные возможности применения изделий  "Л Кард".
  • Наличие соответствующей квалификации задающего вопрос (что позволит техподдержке "Л Кард" изъясняться на инженерном языке).
  • Наличие исчерпывающей количественной постановки Вашей задачи измерения (измеряемая физическая величина, диапазон, точность, количество каналов измерения, частота сбора данных, характеристики условий эксплуатации) с применением изделия "Л Кард".
  • Объём и подробность ответов на вопросы по данным схемам подключения определяет техподдержка "Л Кард" по своему усмотрению.
