выбор оборудования

Пожалуйста, посоветуйте приборы для замера параметров ударного импульса. Удары с амплитудой от 3 до 50g, длительность от 5 до 50mc

17.06.2014 22:54:20
#2

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

виктор 2 пишет:

Пожалуйста, посоветуйте приборы для замера параметров ударного импульса. Удары с амплитудой от 3 до 50g, длительность от 5 до 50mc

Если определитесь с типом датчика (1), количеством каналов измерения (2), то аппаратуру сбора данных (АЦП) предложу. Определение типа  датчика нужно начать с его физического принципа (например, это может быть акселерометр или динамический тензодатчик), а также с необходимой конструкции датчика. Как правило, во всех отраслях есть уже устоявшиеся типы датчиков, которые традиционно применяют. Вам остаётся узнать тип датчика.
Дополнительные вопросы, влияющие на выбор оборудования:
(3). Удалённость датчиков от системы сбора данных (АЦП).
(4). Удалённость системы сбора данных (АЦП) от компьютера.
(5). Условия эксплуатации системы сбора данных (АЦП).
(6). По какому интерфейсу хотите подключать АЦП к компьютеру:
- внутренний PCI/PCIe;
- внешний ближний USB (до 5 м);
- удалённый Ethernet?

виктор 2
18.06.2014 22:14:18
#3

Гость

Re: выбор оборудования

У нас имеются датчики АВС 017, АВС 034, КД 15, КД 32. Желательно 2 канала измерения. Удалённость датчиков не более 5 м, там же установить и компьютор. Ранее работали с датчиком Д14, самодельным согласующим усилителем и запоминающим осциллографом. Датчики стандарта ICP в вашем каталоге я не увидел.

18.06.2014 22:57:34
#4

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

виктор 2 пишет:

У нас имеются датчики АВС 017, АВС 034, КД 15, КД 32. Желательно 2 канала измерения. Удалённость датчиков не более 5 м, там же установить и компьютор. Ранее работали с датчиком Д14, самодельным согласующим усилителем и запоминающим осциллографом.

Я так понял, что перечисленные датчики относятся к классическим пьезодатчикам. Перечисляю возможные конфигурации аппаратуры системы сбора данных:

4 канальный достаточно качественный вариант:
LE-41 + LTR22 + LTR-U-1-4

Более дешёвый 4-х канальный вариант, характеристики будут поскромнее:
LE-41 + E14-140М

В любом случае, для выбранного датчика с известным коэффициентом передачи с размерностью [ЗАРЯД/УСКОРЕНИЕ], зная диапазон ускорения 3 до 50g, нужно сначала рассчитать диапазон входного заряда усилителя, чтобы убедиться, что заряд находится в разумных пределах по отношению к  входному диапазону усилителя LE-41.

виктор 2 пишет:

Датчики стандарта ICP в вашем каталоге я не увидел.

L-Card датчики и не предлагает. Мы предлагаем системы сбора данных и ПО для них. По подключению датчиков консультируем. ICP-датчики были бы более удобны для Вас, поскольку они не требуют усилителя заряда. Для ICP датчиков возможно качественное 4-канальное решение на основе 24-битного АЦП:

LTR24-2 + LTR-U-1-4

виктор 2
19.06.2014 13:15:51
#5

Гость

Re: выбор оборудования

Спасибо, определимся, позвоню.

виктор 2
12.11.2014 08:56:03
#6

Гость

Re: выбор оборудования

Приобрели LTR-24 с LTR-u-1-4 и ICP датчики ВС 111. Возможно ли провести настройку каналов на вашем предприятии? Какие предоплаты произвести?

12.11.2014 10:50:35
#7

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

виктор 2 пишет:

Приобрели LTR-24 с LTR-u-1-4 и ICP датчики ВС 111. Возможно ли провести настройку каналов на вашем предприятии? Какие предоплаты произвести?

Виктор, настройка каналов на предприятии не требуются. Пользователю предоставляется тестовое ПО UTS для проверки работоспособности аппаратуры. В UTS есть инструменты (осциллограф, спектроанализатор и вольтметр, которыми можно воспользоваться для проверки). Как подключить датчик и как настроить UTS, бесплатно расскажем прямо здесь. Сколько датчиков ВС 111 будете подключать к LTR24-2?

виктор 2
27.11.2014 10:26:59
#8

Гость

Re: выбор оборудования

Подключили два датчика вс 111 к контактам разъема 17(icp 1) и  14(icp 2)

27.11.2014 11:10:11
#9

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

1.Виктор, программы LTR-сервер, UTS установили?
2.При включенном питании LTR-u-1-4 (и подключенном USB) измерьте вольтметром (тестером) постоянное напряжение на каждом датчике. Сообщите результат. По результату скажу. правильно ли подключили.

виктор 2
27.11.2014 13:00:44
#10

Гость

Re: выбор оборудования

LTR-сервер установлен, UTS не открывается. Пишет-запуск программы не возможен,так как на компьютере отсутствует Itrapi.dll. Вызвал компьютерщиков.

27.11.2014 13:33:38
#11

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,052

Re: выбор оборудования

Для работы UTS должны быть установлены библиотеки для работы с модулями LTR: http://www.lcard.ru/download/ltrdll.exe.

А вообще обзор ПО и что нужно устанавливать можно посмотреть тут: http://www.lcard.ru/download/ltr_soft_g … tarted.pdf

виктор 2
28.11.2014 11:01:02
#12

Гость

Re: выбор оборудования

С установками разбираемся. Напряжения на датчиках 9.51 и 9.59 вольта.

виктор 2
28.11.2014 13:37:44
#13

Гость

Re: выбор оборудования

UTS установили

28.11.2014 13:41:58
#14

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

виктор 2 пишет:

С установками разбираемся. Напряжения на датчиках 9.51 и 9.59 вольта.

Это говорит о правильном подключении.
Последовательность конфигурации.
1. LTR-сервер должен быть запущен.
2. Запускаете UTS.
3. Выбираете модуль:
Мodule -> Slot1: LTR24
4. Настраиваете его конфигурацию так:
Мodule -> Configure
Нажимаете ОК.
5. Потом исследуете сигналы инструментами:
Service -> Oscilloscope
или
Service -> Multimeter

виктор 2
28.11.2014 15:32:06
#15

Гость

Re: выбор оборудования

Спасибо. А где устанавливаются чувствительности датчиков?

28.11.2014 16:39:11
#16

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,598

Re: выбор оборудования

виктор 2 пишет:

Спасибо. А где устанавливаются чувствительности датчиков?

- Нигде, поскольку в этом проверочном ПО сигналы представляются в вольтах. Исходя из коэффициента 10 мВ/g передачи датчика ВС 111, вольты вручную пересчитывайте в ускорение.

Функция тарировки есть в LGraph2. Можете воспользоваться этим ПО.

виктор 2
29.09.2015 13:12:37
#17

Гость

Re: выбор оборудования

Здравствуйте. Подскажите пожалуйста, под каким номером  зарегистрирован в реестре LTR-24-2 и есть ли на него методика поверки.

Метролог Л Кард
29.09.2015 14:16:49
#18

Гость

Re: выбор оборудования

Измерительный модуль LTR-24-2 является средством измерений, входит в состав измерительной  установки LTR, зарегистрированной в Госреестре утверждённых типов СИ (http://www.fundmetrology.ru/10_tipy_si/ … 0%D0%B4%22): № 35234-15.

По этой же ссылке на сайте Росстандарта Вы можете ознакомиться с описанием типа установок LTR, метрологическими характеристиками измерительного модуля LTR-24-2.

Поверка измерительного модуля LTR-24-2 осуществляется по утверждённой в установленном порядке методике поверки, с которой Вы можете ознакомиться по ссылке:  http://www.lcard.ru/download/#libpart4, раздел 4 "Описания", файл method_ltr.pdf.

виктор 2
30.09.2015 07:02:55
#19

Гость

Re: выбор оборудования

Спасибо

Эдуард
14.10.2015 19:54:39
#20

Гость

Re: выбор оборудования

Здравствуйте! Подскажите, пожалуйста, где мне найти программы поверки ''LTR22_metr'', "LTR34_metr"? Диска CD ROM с последними версиями ПО у меня нет

15.10.2015 09:52:50
#21

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,052

Re: выбор оборудования

Здравствуйте. Можно поставить из общего установщика программ для поверки отсюда ftp://ftp.lcard.ru/pub/ltr/ltr_metr_setup.exe

Гость105
26.10.2015 08:41:32
#22

Гость

Re: выбор оборудования

Алексей L Card пишет:

Здравствуйте. Можно поставить из общего установщика программ для поверки отсюда ftp://ftp.lcard.ru/pub/ltr/ltr_metr_setup.exe

По данной ссылке скачанный дистрибутив устанавливается с ошибками (не все файлы устанавливает при инсталяции), из-за этого программа не работает. Можно как обновить ссылку?

Гость105
26.10.2015 09:06:13
#23

Гость

Re: выбор оборудования

Гость105 пишет:

По данной ссылке скачанный дистрибутив устанавливается с ошибками (не все файлы устанавливает при инсталяции), из-за этого программа не работает. Можно как обновить ссылку?

не работает в частности ltr 24

26.10.2015 09:43:39
#24

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,052

Re: выбор оборудования

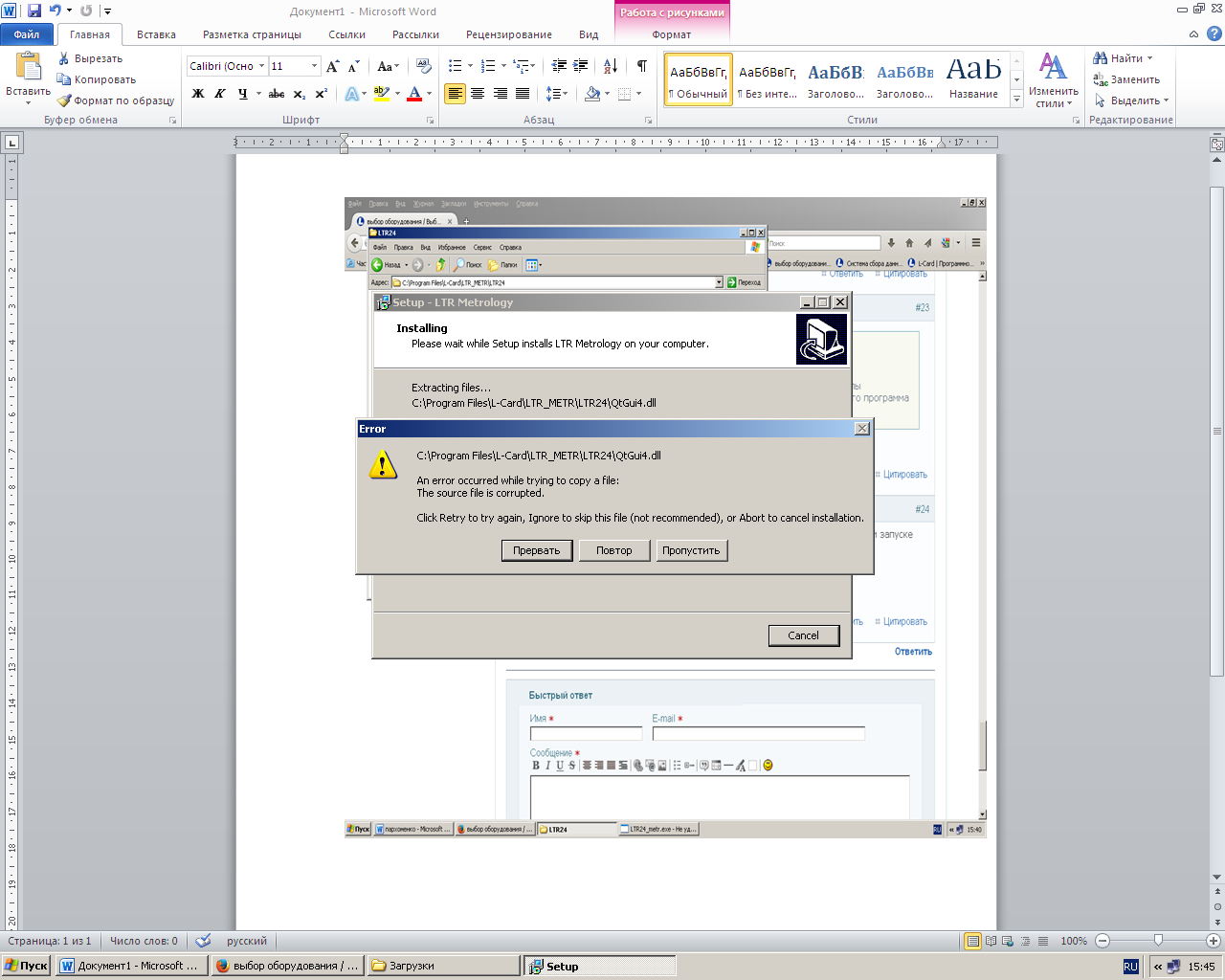

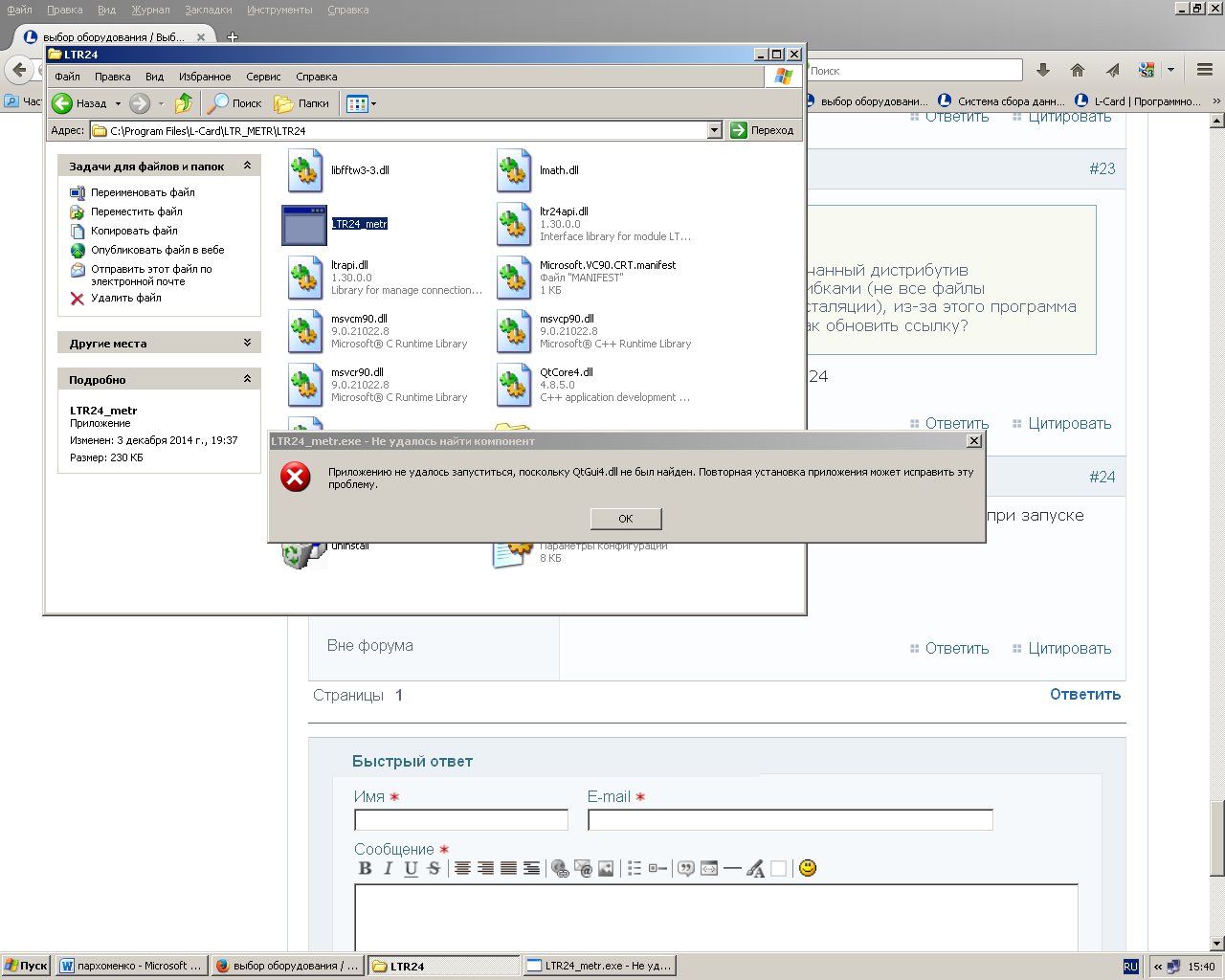

Можете скрин выложить ошибок при установке и при запуске LTR24_metr?

26.10.2015 15:48:17
#25

Участник
Здесь с 26.10.2015
Сообщений: 2

Re: выбор оборудования
