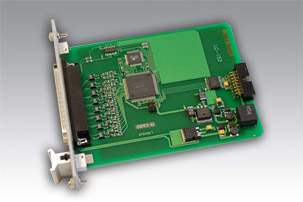

LTR42
модуль вывода дискретных сигналов с поканальной гальваноизоляцией

LTR42 – предназначен для дискретного управления технологическими процессами, лабораторным и производственным оборудованием, в системах промышленной автоматизации.

Модуль вывода 16-ти управляющих сигналов внешними исполнительными устройствами через опторелейные выходы с поканальной гальваноразвязкой.

Применяется в цепях автоматического включения/ выключения или переключения режимов работы оборудования, как при непосредственном включении в управляющий контур, так и для управления более мощными исполнительными устройствами, такими как реле, контакторы.

Возможности:

создание систем автоматизированного дискретного управления режимами работы оборудования

управление более мощными исполнительными устройствами (реле, контакторы, пускатели)

может использоваться как источник команд о наступлении того или иного события, посылаемого на хост-компьютер, или другое устройство сбора данных

вывод 16-ти управляющих сигналов внешними исполнительными устройствами через опторелейные выходы с поканальной гальваноразвязкой

исполнительную цепь оптореле допускается включать в цепи постоянного или переменного тока

синхронизация сбора данных в одном крейте или в многокрейтовой системе по внутренним или внешним синхросигналам

имеет на пользовательском разъёме один 16-разрядный порт асинхронного вывода сигналов управления внешними исполнительными устройствами посредством оптореле

модуль вывода дискретных сигналов с поканальной гальваноизоляцией

Преимущества

функция синхронизации сбора данных в крейте и в многокрейтовой системе для связки в единую систему сбора данных

Технические характеристики
Основные технические характеристики
Количество сигналов асинхронного вывода 16 (параллельных, асинхронных).
Тип выходов Опторелейные двухпроводные AC-выходы типа SPST-NO
Максимальный ток замкнутого состояния Не более ±70 мА
Максимальный ток разомкнутого состояния Не более ±1 мкА при напряжении ±250 В
Максимально допустимое напряжение разомкнутого состояния Не более ±250 В
Время включения 5 мс
Сопротивление замкнутого состояния опторелейного выхода Не более 30 Ом
Гальваническая развязка между дискретными сигналами вывода Поканальная до 250 В
Функции синхронизации сбора данных в крейте и в многокрейтовой системе
Количество двунаправленных сигналов синхронизации 2 (секундная метка и метка "СТАРТ")
Уровни сигналов синхронизации Совместимые с ТТЛ, 5 В - логика
Максимальный выходной ток линий синхронизации, настроенных на выход ±10 мА
Гальвноизолированный выход питания внешних устройств
Выходное напряжение +(5±0,1) В
Выходной ток нагрузки 300 мА
Максимальная емкостная нагрузка 1000 мкФ

Примечание: модуль LTR42 не подлежит поверке.

     АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Аксессуары, входящие в комплект поставки
  1. Кожух DP-37С (1 шт.)
  2. Разъем DB-37M (1 шт.)
  3. CD с документацией и программным обеспечением (по запросу)
