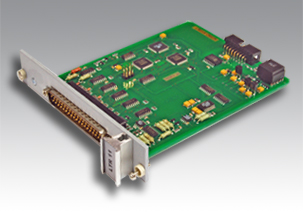

LTR11

универсальный модуль АЦП с последовательным опросом каналов

универсальный модуль АЦП с последовательным опросом каналов
  • Входных каналов: 16 дифференциальных или 32 с "общей землей"
  • Сигналы синхронизации частоты преобразования АЦП и старта сбора данных могут быть внутренними или внешними (задается программно)
  • Встроенная программно управляемая функция контроля обрыва (для датчиков с низкоомным выходом) или короткого замыкания входных линий

Универсальный модуль АЦП предназначен для построения многоканальных систем сбора данных с достаточно невысокой средней стоимостью измерительного канала.

Коммутация входных каналов и выбор амплитудных диапазонов осуществляется программно. LTR11 в многоканальном режиме рассчитан на подключение к только низкоомным источникам сигнала, в одноканальном – ограничений нет.

Подключения с "общей землёй" или дифференциальные подразумевают наличие общей точки (общей измерительной земли) для каналов измерения одного модуля.


Сертификат  об утверждении типа средств измерений Внесен в Госреестр средств измерений.

Информация для заказа:
  • LTR11
    модуль LTR114
Аксессуары:
Технические характеристики
АЦП
Количество каналов 16 дифференциальных или 32 с "общей землей"
Разрядность АЦП 14 бит
Поддиапазоны измерения входного сигнала ±10 В, ±2,5 В, ±0,6 В, ±0,15 В
Максимальная частота дискретизации 400 кГц (суммарная для всех опрашиваемых каналов)
Входное сопротивление при одноканальном вводе, не менее 10 МОм во включенном состоянии
1 кОм в выключенном состоянии
Предельно допустимые напряжения на аналоговых входах (защита входов) ±27 В во включенном состоянии
±16 В в выключенном состоянии
Эффективная разрядность, рассчитанная по отношению сигнал/(шум+гармоники), частота сигнала 1 кГц, частота преобразования АЦП 100 кГц (на поддиапазонах измерений) 12,8 бит (±10 В, ±2,5 В)
12,5 бит (±0,625 В)
12,0 бит (±0,15 В)
Пределы допускаемой основной приведенной (к конечному значению поддиапазона) погрешности измерения напряжения постоянного тока ±0,05% (±10 В и ± 2,5В)
±0,1%  (± 0,6 В)
±0,5%  (± 0,15 В)
Коэффициент подавления синфазной помехи 50 Гц в дифференциальном режиме, не менее 70 дБ
Интегральная нелинейность преобразования Макс. ±1,5 МЗР
Дифференциальная нелинейность преобразования Макс. от –1 до +1,5 МЗР
Межканальное прохождение синусоидального сигнала 1 кГц на диапазоне ± 10В, при частоте преобразования АЦП 400 кГц и внутреннем сопротивлении источников сигнала 50 Ом -92 дБ
Внешняя синхронизация
Режимы синхронизации Внутренняя или внешняя от входов:
START - синхронизация старта сбора данных;
SYN - внешняя частота преобразования АЦП
Тип входа Логический TTL/CMOS вход,
срабатывание “по фронту” или “по спаду” устанавливается программно
Гальваноизоляция модуля
См. п.п. Характерные особенности модулей LTR

Разъём внешних сигналов

Разъём LTR11

Аппаратное описание, назначение и подключение сигналов приведено в Руководстве пользователя.
