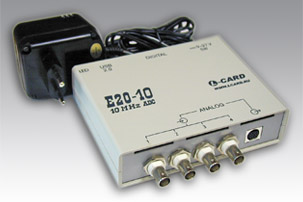

E20-10 быстродействующий внешний модуль ввода-вывода на шину USB 2.0

быстродействующий внешний модуль ввода-вывода на шину USB 2.0
  • АЦП: 14 бит / до 10 МГц
  • Входных каналов: 4
  • Разнообразные режимы синхронизации
  • Цифровые входы/выходы: 16/16
  • 2 канала ЦAП (опция)

Стоимость от:  24378.90 руб.

Заказать

Относительно недорогой и удобный в эксплуатации быстродействующий 4-канальный модуль АЦП.

Интерфейс USB 2.0 и внутренний FIFO буфер размером 8 Мбайт обеспечивают высокоскоростной непрерывный сбор данных на частотах до 10 МГц. Архитектура на основе FPGA c одним АЦП, коммутатором и входными буферными усилителями в последовательно опрашиваемых каналах полностью исключает коммутационную помеху, активные ФНЧ 3-го порядка в каждом канале улучшают соотношение сигнал/шум.

Расширенная система синхронизации с конфигурируемыми линиями синхронизации АЦП и сигнала старта сбора данных от внешнего, либо от внутреннего источников, позволяет реализовывать внутреннюю, внешнюю синхронизацию и транслировать внутренние сигналы синхронизации наружу. Это позволяет создавать одно- и многомодульные системы, синхронные относительно одного из модулей или относительно внешнего источника синхронизации.

АЦП
Количество каналов 4
Разрядность АЦП 14 бит
Поддиапазоны измерения входного сигнала ±3,0 В; ±1,0 В; ±0,3 В
(независимая настройка для каждого канала)
Тип аналоговых входов АЦП "С общей землёй"экранированный
Входное сопротивление аналогового входа АЦП 10 МОм
Максимальная частота преобразования 10 МГц
Полоса частот пропускания сигнала каждого канала 0 Гц...1,2 МГц - фиксированная (для варианта исполнения E20-10-1 полоса 0 Гц ... 5 МГц для каждого канала)
Типичное отношение сигнал-шум канала АЦП 73 дБ
Межканальное прохождение, не более:
 -  на постоянном напряжении
 -  на частоте 1 кГц
 -  на частоте 1 МГц

–70 дБ
–75 дБ
–65 дБ
FIFO буфер данных 8 Мбайт
Режимы синхронизации Частоты преобразования АЦП, старта сбора данных (по цифровому и аналоговым сигналам)
Дополнительные возможности Сбор заданного количества кадров от синхросигнала, задержанный старт на заданное количество кадров и др.
ЦАП (опция)
Количество выходов напряжения с общей землёй 2
Разрядность 12 бит
Время установления 8 мкс
Выходной диапазон ± 5 В
Выходной ток, не более 2 мА
Тип ЦАП Асинхронный
Цифровые входы, выходы и линии синхронизации
Количество входов 16 (параллельных, асинхронных, один из них может быть сконфигурирован под двунаправленную линию "синхронизации старта АЦП")
Количество выходов 16 (параллельных, асинхронных, с общим разрешением выходов)
Двунаправленная линия “Синхронизация частоты АЦП” 1
Режимы синхронизации старта сбора данных или запуска АЦП По каждой из 2-х двунаправленных линий "Cинхронизации старта АЦП" и "Cинхронизация частоты АЦП" может быть настроен режим синхронизации "внутренний", "внутренний с трансляцией на выход" или "внешний"
Тип логики TTL 5 В
Питание
Внешний источник3

+8,0 В ... +40 В (ревизия В.01)

Потребляемая мощность

 4,5 Вт

Питание внешних устройств ±12 В (до 35 мА) – выведены на разъем аналоговых сигналов,
   +5 В (до 35 мА) – выведено на разъём цифровых сигналов
Габариты       140x110x35 мм (без учета разъемов)

1Характеристики приводятся для E20-10 ревизии В.01, которая производится в настоящее время. Ревизии A и В сняты с производства. Отличия ревизии А, В и B.01 —  см. Руководство пользователя.
2ФНЧ могут быть настроены и на другие частоты среза - от 100 кГц до 5 МГц (при достаточном объеме заказа).
3Сетевой адаптер питания ~220 В / =12 В  входит в комплект поставки.


Описание сигналов приведено в Руководстве. Воспользуйтесь также примерами подключения.

  • E20-10 от 24378.90 руб.
    модуль E20-10, ЦАП отсутствует
  • E20-10-1 от 24378.90 руб.
    модуль E20-10, полоса пропускания 5 МГц ЦАП отсутствует
  • E20-10-D от 26498.00 руб.
    модуль E20-10, установлен 2-канальный ЦАП
  • E20-10-D-1 от 26497.90 руб.
    модуль E20-10, полоса пропускания 5 МГц установлен 2-канальный ЦАП

Описания

  • e20-10_conn_examples.pdf (размер: 985 370 байт, дата: 24.02.2014)

    Модуль E20-10. Типичные примеры подключения.

  • e2010_programmers_guide.pdf (размер: 1 479 752 байт, дата: 02.03.2011)

    Модуль E20-10 (USB 2.0). Руководство программиста. Библиотека Lusbapi 3.3. Adobe Acrobat 6.0.

  • e2010_version_history.pdf (размер: 690 513 байт, дата: 02.03.2011)

    Модуль E20-10 (USB 2.0). История дополнений и изменений. Библиотека Lusbapi 3.3. Adobe Acrobat 6.0.

  • e20_10_users_guide.pdf (размер: 1 938 350 байт, дата: 19.01.2015)

    Модуль E20-10 (USB 2.0). Руководство пользователя. Adobe Acrobat 6.0.

  • labview_e154_e140_e440_e2010.pdf (размер: 562 132 байт, дата: 16.09.2009)

    Библиотека виртуальных приборов для LabVIEW 7.1

Статьи

  • lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)

    А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программный комплекс LGraph2

  • lgraph2.zip (размер: 26 541 822 байт, дата: 14.08.2017)

    LGraph2 - законченная программа самописец-визуализатор под Windows XP.  Версия 2.34.45. Возможность одновременной визуализации и регистрации данных с АЦП L-502, L-780M, L-783, L-791, L-761, E-502, E14-140, E14-140M, E14-440, E-154, E20-10, LTR11, LTR114, LTR27, LTR212, LTR22, LTR24, LTR25, LTR51, L-264, L-305, L-1250. Требует обновленной версии драйвера LComp (начиная с версии от 01.04.2010) и ltrserver (не ниже 1.5.2.1).

  • lgraph2_help.pdf (размер: 3 105 080 байт, дата: 16.12.2013)

    Руководство пользователя программы LGraph2.

  • lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)

    Разработка плагинов для LGraph2. Руководство пользователя.

  • lgraph2_readme.rtf (размер: 239 277 байт, дата: 15.10.2013)

    Описание версий и изменений программы LGraph2.

Программное обеспечение под Windows

  • lusbapi34.exe (размер: 2 450 812 байт, дата: 09.02.2012)

    Библиотека Lusbapi v.3.4 под Windows 98/Me/2000/XP/Vista/7.
    Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":

    • модуль E14-140 (Rev. "A" и "B")
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154
    • модуль E-310

    В состав архива входят USB драйвер, библиотека, примеры ...


    Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.

  • lcomp.exe (размер: 6 332 696 байт, дата: 29.06.2015)

    Beta-версия (предыдущая доступна как lcomp_old.exe).Библиотека LCOMP под Windows XP/Vista/Win7/Win8 32 и 64-бит версии с драйверами. Инсталлятор и драйвера имеют цифровую подпись. Библиотека
    построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат исключена.

    Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
    L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
    записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X

  • lcomp_old.exe (размер: 3 653 232 байт, дата: 19.06.2013)

    Библиотека LCOMP под Windows XP/Vista/Win7 32 и 64-бит версии с драйверами (Поддержка 98/Me/2000 в последних версиях не проверялась). Инсталлятор и драйвера имеют цифровую подпись. Библиотека
    построена на основе WDM-драйверов. Включает в себя
    собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: ISA и PCI платы, USB модули.

    Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
    L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
    записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X

  • lusbapi_e154_e140_e440_e2010_labview.zip (размер: 1 373 577 байт, дата: 08.04.2013)

    Библиотека виртуальных приборов для LabVIEW 7.1

  • modulesviewer13.exe (размер: 1 154 315 байт, дата: 20.06.2011)

    Утилита ModulesViewer v.1.3 для мониторинга USB модулей.
    Самораспаковывающийся архив с исходными текстами.

    Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":

    • модуль E14-140 (Rev. "A" и "B")
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154
    • модуль E-310

    Проект построен в среде Borland C++ Builder 6.0 с использованием библиотеки Lusbapi v.3.4.

  • oldusbdrivers.zip (размер: 3 119 145 байт, дата: 05.05.2017)

    Старые USB драйвера (типа ldevusb.sys) с цифровой подписью для 32-bit и 64-bit версий Windows. Этот набор USB драйверов может быть полезен при использовании старого софта, написанного на базе следующих библиотек:

    • Lusbapi v.3.1 и ниже
    • E270api

Программное обеспечение под Linux

  • lcomp_linux_2.4.32.tgz (размер: 563 958 байт, дата: 26.07.2011)

    Драйвера LСomp для Linux. Ядро 2.4.32. Поддерживаются только USB устройства E-154, E14-140(M), E14-440 и E20-10. Разрабатывалось в основном для поддержки в ОС МСВС 3.0 (ФЛИР.80001-12).

  • lcomp_linux-2.6.21.tgz (размер: 607 712 байт, дата: 04.12.2009)

    BETA 1.1 версия LComp библиотеки и драйверов для Linux (ядро 2.6.21...). Разрабатывалось в Slackware 12.0. Поддерживаются только L780, L783, L761, L791, E-154, E14-140, E14-440 и E20-10.

  • lcomp_linux-2.6.29.tgz (размер: 701 110 байт, дата: 12.12.2012)

    Версия 1.4 LComp библиотеки и драйверов для Linux (ядро 2.6.29 ). Разрабатывалось в Slackware 13. Должно быть работоспособно в 32 и 64-бит версиях.Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.

  • lcomp_linux.tgz (размер: 702 483 байт, дата: 16.08.2017)

    Версия 1.52 LComp библиотеки и драйверов для Linux (ядро 4.4.14, также работает начиная с ядра 2.6.37.6 ). Разрабатывалось в Slackware 14.2. Работоспособно в 32 и 64-бит версиях. Также проверено что работает на ARM OrangePI PC с дистрибутивом Armbian. Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.

Сторонние разработки ПО

  • matrix11.zip (размер: 215 674 байт, дата: 01.03.2002)

    Программа для конвертации файлов между форматами данных MATLAB и двоичными файлами с 16-ти битными данными (АЦП, ЦАП).

  • pg33demo.zip (размер: 47 054 874 байт, дата: 02.07.2013)

    PowerGraph. Самописец-регистратор под Windows.

    • pg33demo.zip - демонстрационная версия 3.3.8 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.

    Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

Firmware и BIOS

  • e2010fw_18a_23b.zip (размер: 42 865 байт, дата: 24.02.2015)

    Модуль E20-10 (Rev. "A" и "B"). Утилита перепрошивки основной программы микроконтроллера (Firmware MCU).

    • Rev. "A" - firmware v.1.8 от 31.10.2008
    • Rev. "B" - firmware v.2.3 от 02.07.2014

    Не забываем читать файл Readme.!!!

  • e2010_pld.zip (размер: 41 643 байт, дата: 24.02.2015)

    Файлы загружаемых прошивок ПЛИС для модуля E20-10 следующих ревизий:

    • Rev. "A" - прошивка v.1.00.07 от 29.10.2008 г.
    • Rev. "B" - прошивка v.2.00.10 от 15.12.2014 г.

Устаревшее программное обеспечение

  • e2010fw_17a_21b.zip (размер: 42 587 байт, дата: 22.03.2011)

    Модуль E20-10 (Rev. "A" и "B"). Утилита перепрошивки основной программы (Firmware) микроконтроллера модуля.

    • Rev. "A" - firmware v.1.7 (build 03.02.2007)
    • Rev. "B" - firmware v.2.1 (build 18.04.2008)
  • e2010fw_18a_21b.zip (размер: 42 363 байт, дата: 27.01.2010)

    Модуль E20-10 (Rev. "A" и "B"). Утилита перепрошивки основной программы микроконтроллера (Firmware MCU).

    • Rev. "A" - firmware v.1.8 от 31.10.2008
    • Rev. "B" - firmware v.2.1 от 18.04.2008

    Не забываем читать файл Readme.!!!

  • e2010fw_18a_22b.zip (размер: 42 825 байт, дата: 23.06.2014)

    Модуль E20-10 (Rev. "A" и "B"). Утилита перепрошивки основной программы микроконтроллера (Firmware MCU).

    • Rev. "A" - firmware v.1.8 от 31.10.2008
    • Rev. "B" - firmware v.2.2 от 07.09.2012

    Не забываем читать файл Readme.!!!

  • lusbapi30.exe (размер: 952 965 байт, дата: 17.04.2007)

    Библиотека Lusbapi v.3.0 под Windows 98/Me/2000/XP.

    Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ЗАО "Л-Кард":

    • модуль E14-140
    • модуль E14-440
    • модуль E20-10 (Rev. "A")

    В состав архива входят USB драйвер, библиотека, примеры ...

  • lusbapi31.exe (размер: 1 034 027 байт, дата: 13.06.2007)

    Библиотека Lusbapi v.3.1 под Windows 98/Me/2000/XP.

    Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ЗАО "Л-Кард":

    • модуль E14-140
    • модуль E14-440
    • модуль E20-10 (Rev. "A")

    В состав архива входят USB драйвер, библиотека, примеры ...

  • lusbapi32.exe (размер: 1 766 204 байт, дата: 13.04.2009)

    Библиотека Lusbapi v.3.2 под Windows 98/Me/2000/XP/Vista.

    Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ЗАО "Л-Кард":

    • модуль E14-140
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154

    В состав архива входят USB драйвер, библиотека, примеры ...


    Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на более новую версию 3.2, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.

  • lusbapi33.exe (размер: 1 767 602 байт, дата: 19.11.2010)

    Библиотека Lusbapi v.3.3 под Windows 98/Me/2000/XP/Vista/7.
    Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":

    • модуль E14-140 (Rev. "A" и "B")
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154

    В состав архива входят USB драйвер, библиотека, примеры ...


    Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.

  • modulesviewer11.exe (размер: 1 114 183 байт, дата: 17.10.2008)

    Утилита ModulesViewer v.1.1 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.2.
    Самораспаковывающийся архив с исходными текстами.

    Поддерживаются следующие USB устройства от фирмы ЗАО "Л-Кард":

    • модуль E14-140
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154

    Проект построен в среде Borland C++ Builder 5.0.

  • modulesviewer12.exe (размер: 1 126 553 байт, дата: 13.10.2009)

    Утилита ModulesViewer v.1.2 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.3.
    Самораспаковывающийся архив с исходными текстами.

    Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":

    • модуль E14-140 (Rev. "A" и "B")
    • модуль E14-440
    • модуль E20-10 (Rev. "A" и "B")
    • модуль E-154

    Проект построен в среде Borland C++ Builder 6.0.
