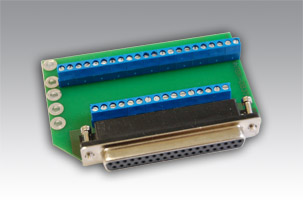

DB-37F-increaser плата клеммников

плата клеммников
  • Быстрое коммутирование внешних сигналов
  • Имеются отверстия для механического крепления жгутов

Стоимость от:  1199.59 руб.

Плата клеммников позволяет быстро и без использования паяльника коммутировать внешние сигналы к платам и модулям "Л Кард". Допустимое сечение проводов: от 0,08 мм² до 2,5 мм². Имеются отверстия для механического крепления жгутов.

Внимание! Все коммутации производите только при отключенном питании.

Подходит по конструкции:

Плату клеммников рекомендуется применять только для временных подключений (при проверке системы, экспериментально). При измерении микровольтых сигналов (LTR114, LTR212, H-27T) возможно влияние на цепь измерения дополнительной термо-ЭДС контактных соединений клеммника. При постоянной эксплуатации оборудования рекомендуются паянные соединения кабелей с кабельными частями разъёмов (DB-37). При наличии большого заказа будет целесообразно заказать изготовление кабелей в "Л Кард" по Вашим подробным техтребованиям.

Следует заметить, что, если основная причина применения клеммников – отказ от паяных соединений разъёмов DB-37, то рекомендуем вместо клеммников применять кабельные части разъёмов "под обжим": DC-37F (розетка) или DC-37М (вилка). Во всяком случае, этот способ монтажа даст лучшее качество подключения (по соотношению "сигнал-помеха"), по сравнению с платой клеммников, если подключение – симметричное дифференциальное и (или) экранированное.

Известные нам технические ограничения на применение данного изделия:

  • По электрическим свойствам клеммников читайте эту статью раздела FAQ нашего сайта.
  • Совместно с PCI- и PCIe-платами АЦП/ЦАП, если в конструкции Вашего системного блока металлические кронштейны PCI или PCIe-модулей утоплены более, чем на 18 мм относительно внешней плоскости системного блока. В этом случае плата клеммников может упереться в уступ корпуса системного блока, что может помешать правильной её установке.
  • DB-37F-increaser от 1199.59 руб.
    клеммник
