Модульная система сбора данных LTR

Область применения – создание информационно-управляющих систем для проведения исследовательских и опытно-конструкторских работ, создание автоматизированных систем управления технологическими процессами (АСУТП). Автоматизация как небольших экспериментальных установок на 50-100 каналов, так и масштабных, распределенных на большой площади полигонов и производств с многими тысячами измеряемых параметров.

Основное преимущество системы LTR - возможность решать сложные измерительные задачи значительно эффективнее в сравнении с западными аналогами по параметру качество/цена.

Основные преимущества:

                (подробнее о преимуществах и особенностях системы LTR)



Фото Характеристики Область применения

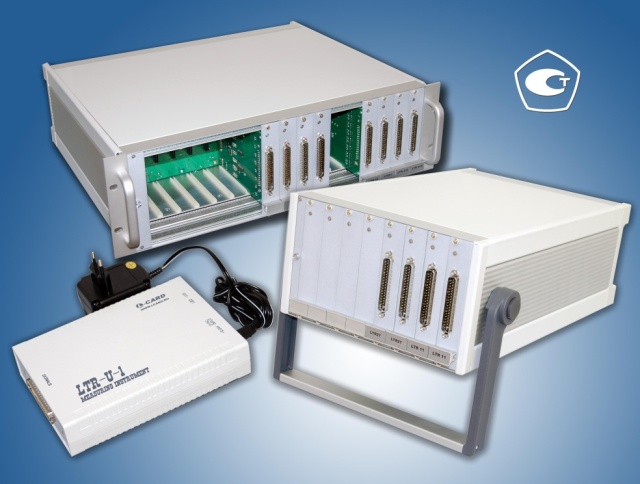

сертифицированная модульная измерительная система с USB и Ethernet

LTR-EU-16

Крейт на 16 модулей LTR-EU-16

Интерфейсы:

USB 2.0 - 16 Мбайт/с;

Ethernet  - 10 Мбайт/с;

Память: 32 MB RAM, 2 GB Flash (опция)

Питание: ~220 В, =12 В, =27 В.

Габариты: 481х136х406 мм, ширина 19", высота 3U.

Построение многоканальных масштабируемых измерительных систем на базе модулей LTR с невысокой стоимостью измерительного канала.



Промышленная виброметрия, тензометрия, системы сбора данных с сотен и тысяч разнообразных датчиков.

сертифицированная модульная измерительная система с USB и Ethernet

LTR-EU-8

Крейт на 8 модулей LTR-EU-8

Интерфейсы:

USB 2.0 - 16 Мбайт/с;

Ethernet  - 10 Мбайт/с;

Память: 32 MB RAM, 2 GB Flash (опция)

Питание: ~220 В, =12 В, =27 В.

Габариты: 236x133x378 мм, переносная конструкция.

Построение настольных и переносных измерительных систем на базе модулей LTR с невысокой стоимостью измерительного канала.



Многоканальная виброметрия, тензометрия, системы сбора данных с сотен разнообразных датчиков.

измерительные модули АЦП ЦАП  с интерфейсами USB 2.0, Ethernet

LTR-EU-2

Крейт на 2 модуля LTR-EU-2

Интерфейсы:

USB 2.0 - 16 Мбайт/с;

Ethernet  - 10 Мбайт/с;

Память: 32 MB RAM, 2 GB Flash (опция)

Питание: ~220 В, внешний адаптер.

Габариты: 135х61х189 мм.

Построение компактных измерительных систем на базе модулей LTR с невысокой стоимостью измерительного канала.



Использование в виде узла распределенной системы сбора данных и управления.

LTR-CEU-1

Крейт на 1 модуль LTR-CEU-1

Интерфейсы: USB 2.0, Ethernet.

Скорость передачи данных: 2 Мбайт/с ввод + 2 Мбайт/с вывод.

Память: 32 MB RAM.

Питание: ~220 В, внешний адаптер

Габариты: 135x41x189 мм.

Построение недорогих портативных измерительных систем на базе одного модуля LTR.



Использование в виде узла распределенной системы сбора данных и управления.

модульная измерительная система с интерфейсом USB

LTR-U-1

Крейт на 1 модуль LTR-U-1

Интерфейсы: USB 2.0.

Скорость передачи данных: 800 Кбайт/с.

Память: 64 KB RAM.

Питание: ~220 В, внешний адаптер.

Габариты: 135x41x189 мм.

Построение недорогих портативных измерительных систем на базе одного модуля LTR.



Решение прикладных задач с небольшим числом параметров, ознакомление с функционалом выбранного модуля LTR.

осциллографический модуль АЦП с частотой дискретизации до 10 МГц

LTR210

Модуль АЦП  LTR210





Разрядность: 14 бит.

Частота: 39 кГц…10 МГц.

Каналов: 2.

Диапазоны: ±0,5 В…±10 В.

Осциллографический модуль для многоканального исследования быстротекущих физических процессов, регистрации и измерения переходных процессов по заданному условию синхронизации.



Поддерживается старт-стопный режим с частотой преобразования АЦП до 10 МГц и потоковый режим сбора данных до 500 тыс. отсчетов в секунду.

24 битный модуль АЦП с USB и Ethernet

LTR114

Модуль АЦП  LTR114





Разрядность: 24 бита.

Частота: 4 кГц суммарно.

Каналов: 16 дифференциальных.

Диапазоны: ±0,4 В…±10 В.

Универсальный модуль для прецизионной оцифровки сигналов в широком диапазоне напряжений.

Для измерения сопротивлений одиночных тензорезисторов, терморезисторов и потенциометрических датчиков. В частности, для низкотемпературных измерений с малой мощностью рассеяния на терморезисторе.

8-канальный измерительный модуль АЦП для ICP датчиков

LTR25

Модуль АЦП  LTR25





Разрядность: 24 бита.

Частота: до 78 кГц на канал.

Каналов: 8 для ICP-датчиков.

Питание датчиков: источник тока 2,86 / 10 мА.

Восьмиканальный синхронный модуль для высококачественной оцифровки переменного сигнала, с широким динамическим диапазоном и большим соотношением сигнал-шум.



Позволяет обнаруживать КЗ и обрыв линий ICP-датчиков во время измерения.



Основные области применения: вибромониторинг, вибродиагностика, фазометрия, акустика, сейсмометрия, аудио обработка.

АЦП для виброакустических измерений: 4 параллельных канала, 16 бит, до 78 кГц

LTR22

Модуль АЦП  LTR22



Разрядность: 16 бит.

Частота: до 78 кГц на канал.

Каналов: 4 дифференциальных.

Диапазоны: ±30 мВ…10 В.

Четырехканальный синхронный модуль для регистрации динамических виброакустических сигналов с возможностью дальнейшего спектрального анализа.



Области применения: вибродиагностика, фазометрия, гидроакустика, низкочастотные тракты локации.



специализированный модуль АЦП для тензоизмерений

LTR212

Модуль АЦП  LTR212



Разрядность: 24 бита.

Частота: до 7,6 кГц на канал.

Каналов: 4/8.

Диапазоны: ±10 мВ…80 мВ.

Питание датчиков: 2,5 В или 5 В.

Тензометрический модуль для прямого подключения и точного измерения напряжения разбаланса мостовых, полумостовых, четвертьмостовых схем подключения тензорезисторов или других резистивных датчиков.



Позволяет создавать многоканальные тензостанции с широкими возможностями конфигурации каналов.

24 битный модуль АЦП для виброметрии, фазометрии, акустики, сейсмометрии

LTR24

Модуль АЦП  LTR24



Разрядность: 24 бита.

Частота: до 117 кГц на канал.

Каналов: 4 дифференциальных + 4 для ICP-датчиков или тензорезисторов.

Диапазоны: ±2 В…±10 В.

Четырехканальный синхронный модуль для высококачественной оцифровки переменного сигнала, с широким динамическим диапазоном и большим соотношением сигнал-шум.



Возможность расширения четырьмя синхронными каналами для подключения ICP-датчиков (с контролем замыкания или обрыва линий) или тензорезисторов.



Основные области применения: вибромониторинг, вибродиагностика, фазометрия, акустика, сейсмометрия, аудио обработка, лабораторный АЦП общего применения.

многоканальный ЦАП для систем статического и динамического аналогового управления

LTR34

Модуль ЦАП  LTR34



Разрядность: 16 бит.

Частота: 50 кГц ... 500 кГц.

Каналов: 4/8 дифференциальных.

Диапазоны: ±1 В…10 В.

Цифро-аналоговый преобразователь (ЦАП) для качественного воспроизведения постоянных и переменных напряжений с частотой сигнала до единиц килогерц.



Построение систем статического и динамического аналогового управления.

универсальный модуль АЦП с последовательным опросом каналов

LTR11

Модуль АЦП  LTR11



Разрядность: 14 бит.

Частота: 400 кГц суммарно.

Каналов: 16 дифференциальных/ 32 с общей землей.

Диапазоны: ±0,15 В…±10 В.

Универсальный модуль общего применения, функция контроля обрыва и короткого замыкания входных линий.



Построение многоканальных систем сбора данных с низкой стоимостью измерительного канала.

модуль АЦП с конфигурируемым числом и типом гальваноизолированных измерительных каналов

LTR27

Модуль  LTR27

плата-носитель



Число модулей H-27X: от 1 до 8.

Число каналов измерений: от 1 до 16.

Частота: 5 Гц ... 100 Гц.

Плата-носитель для построения компактных, масштабируемых систем измерения сигналов от различных индустриальных датчиков с индивидуальной гальваноразвязкой измерительных каналов.



Функционал определяется устанавливаемыми субмодулями H-27X, предназначенными для измерения постоянного и медленно меняющегося напряжения, тока и сопротивления.

измерители термопар, датчиков давления, термосопротивлений и т.п. с индивидуальной гальванической развязкой

H-27X

Субмодули для LTR27

H-27I-5: 2 канала

0…+5 мА (±0,05 %).

H-27I-10: 2 канала

±10 мА (±0,05 %).

H-27I-20: 2 канала

0…+20 мА (±0,05 %).

H-27T: 2 канала

-25…+75 мВ (±0,05 %).

OP-27TR: компенсатор темп. холодного спая 50 Ом.

H-27R-100: 1 канал

0…100 Ом (±0,05 %).

H-27R-250: 1 канал

0…250 Ом (±0,05 %).

H-27U-01: 2 канала

 ±1 В (±0,05 %).

H-27U-10: 2 канала

 ±10 В (±0,05 %).

H-27U-20: 2 канала

0…20 В (±0,05 %).

Субмодули H-27x для построения совместно с платой-носителем LTR27 компактных, масштабируемых систем измерения сигналов от различных индустриальных датчиков с индивидуальной гальваноразвязкой измерительных каналов.



Возможность одновременной установки разнотипных субмодулей обеспечивает гибкую конфигурацию по числу и типу измерительных каналов.



Для измерений параметров датчиков с выходом по напряжению или току, измерение сигналов термопар, термосопротивлений.

модуль - частотомер и измеритель интервалов времени

LTR51

Модуль частотомер LTR51

плата-носитель



Число модулей H-51X: от 1 до 8.

Число каналов измерений: от 2 до 16.

Частота: максимум 250 кГц на канал.

Диапазон входного сигнала: ±10 В или ±1,2 В.

Плата-носитель для построения компактных, масштабируемых систем измерения частоты, периода сигналов сложной формы и счета импульсов.



Измерение сигналов с расходомеров, счетчиков, датчиков оборотов и других датчиков, имеющих импульсный(частотный) выход.



Гибкая настройка уровней срабатывания входных компараторов позволяет исключить “эффект дребезга” при аппаратном выделении дискретного сигнала из сигнала сложной формы.

субмодули-частотомеры для установки на модуль LTR51

H-51X

Субмодули для LTR51



H-51FH: 2 канала

0...29 кГц/ 0…178 кГц.

H-51FL: 2 канала

0...5,9 кГц/ 0…36 кГц.

Субмодули H-51X для построения совместно с платой-носителем LTR51 компактных, масштабируемых систем измерения частоты, периода сигналов сложной формы и счета импульсов.



Возможность одновременной установки разнотипных субмодулей обеспечивает гибкую конфигурацию по числу и типу измерительных каналов.



Создание законченных настраиваемых решений для измерения частотных параметров сигналов.

модуль ввода дискретных сигналов с поканальной гальваноизоляцией

LTR41

Модуль ввода дискретных сигналов LTR41



Количество входов: 16.

Тип входов: ТТЛ, 5 В - логика.

Гальваническая развязка между входами: поканальная до 200 В.

Количество сигналов синхронизации: 2.

Выход напряжения питания: +5 В, 300 мА.

Построение измерительных систем с гальваноизолированным подключением дискретных сигналов, с повышенными требованиями к надежности и помехоустойчивости.



Для решения задач управления технологическими процессами в системах промышленной автоматизации.

модуль вывода дискретных сигналов с поканальной гальваноизоляцией

LTR42

Модуль вывода дискретных сигналов LTR42



Количество выходов: 16.

Тип выходов: опторелейные двухпроводные, до ±250 В, до ±70 мА, до 30 Ом.

Гальваническая развязка между выходами: поканальная до 250 В.

Количество сигналов синхронизации: 2.

Выход напряжения питания: +5 В, 300 мА.

Построение систем автоматического управления с гальваноизолированными дискретными выходами, повышенными требованиями к надежности и помехоустойчивости.





Для решения задач управления технологическими процессами в системах промышленной автоматизации.

универсальный модуль асинхронного цифрового ввода/вывода и синхронизации сбора данных

LTR43

Модуль ввода-вывода дискретных сигналов LTR43



Количество универсальных входов/выходов: 32.

Количество сигналов синхронизации: 2.

Тип сигналов: ТТЛ, 5 В - логика.

Выход напряжения питания: ±12 В, 120 мА.

Дополнительные функции: порт RS-485, пара гальваноизолированных сигналов.

Универсальный модуль цифрового ввода/вывода и синхронизации данных.





Для решения задач управления технологическими процессами в системах промышленной автоматизации.

макетный модуль LTR00

LTR00

Модуль макетный LTR00





Встроенные источники питания:

±15 В, 2х40 мА,

+5 В, 200 мА.

Макетный модуль с встроенными гальваноразвязанными источниками питания предназначен для монтажа пользовательских узлов.



Во всей свободной области платы LTR00 имеются пустые посадочные места под выводные элементы и линейка посадочных мест под SMD элементы.
