E14-440 внешний модуль АЦП/ЦАП на шину USB

внешний модуль АЦП/ЦАП на шину USB

   Внесен в Госреестр средств измерений

Общие сведения

Универсальный модуль АЦП/ЦАП с интерфейсом USB 2.0, особенно удобен для создания портативных измерительных систем на базе ноутбука. Не требует дополнительного источника питания.

Имеет программно-управляемую настройку параметров сбора данных: числа и последовательности опроса входных каналов, диапазонов измерения, частоты преобразования АЦП. Возможна синхронизация сбора данных по внешнему синхросигналу или по уровню входного сигнала. Дополнительно имеются цифровые входы и выходы. Предусмотрена возможность установки двухканального ЦАП.

Применение цифрового сигнального процессора и возможность загрузки прикладных программ позволяют реализовывать различные функциональные алгоритмы и специализированные режимы работы модуля при низкоуровневом программировании.

Имеется возможность для заказа индустриального варианта исполнения E14-440.

    АКСЕССУАРЫ

Технические характеристики
АЦП
Количество каналов 16 дифференциальных или 32 с "общей землей"
Разрядность АЦП 14 бит
Поддиапазоны измерения входного сигнала ±10 В;  ±2,5 В;  ±0,625 В;  ±0,156В
Максимальная частота преобразования 400 кГц
Синхронизация
  • Внутренняя
  • От синхросигнала,
  • По уровню аналогового сигнала
Устойчивость к перегрузкам входным измерительным сигналом ±30 В (питание вкл.)
±10 В (питание выкл.)
Межканальное прохождение -78 дБ (синусоида 10 кГц)
Цифровой сигнальный процессор
Тип ADSP-2185M
Тактовая частота 48 МГц
Внутреннее ОЗУ данных 16 Kcлов
Внутреннее ОЗУ программ 16 Кслов
FIFO буфер АЦП 512 - 12288 слов
FIFO буфер ЦАП 512 - 4032 слов
ЦАП (опция)
Количество выходов напряжения с общей землёй 2
Разрядность 12 бит
Время установления 8 мкс
Выходной ток, не более 2 мА
Цифровые входы и выходы
Количество входов 16 (параллельных, асинхронных)
Количество выходов 16 (параллельных, асинхронных с общим разрешением выходов)
Тип логики TTL-cовместимая
Диапазон напряжений на цифровых входах

–0,2...+0,6 В («логический ноль»)

+2,4....+5,0 В («логическая единица»)

Диапазон напряжений на цифровых выходах

0...+0,4 В («логический ноль»)

Не менее 2,4 В («логическая единица»)

Выходной ток на 1 канал TTL, не более ±4 мА
Суммарное потребление мощности от всех выходов
(TTL, ЦАП, внешние выходы питания), не более
0,5 Вт
Питание —  от шины USB
Потребляемый ток До 400 мА
Габариты   —  140 x 96 x 30 мм.  Масса  —  не более 0,2 кг
Метрологические характеристики 1)


АЦП

Диапазон измерений напряжения постоянного тока От -10 до +10 В
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока для пределов:
– 10 и 2,5 В
– 0,6 В
– 0,15 В


±0,05 %
±0,1 %
±0,5 %
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 199 кГц От 0,1 мВ до 7 В
Пределы допускаемой приведенной (к верхнему значению предела измерений основной погрешности измерений напряжения переменного тока 2) От 0,15 %
Входное сопротивление постоянному току в одноканальном режиме работы Не менее 10 МОм
Коэффициент подавления синфазных помех Не менее 70 дБ
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП ±0,005 %
ЦАП (E14-440-D, E14-440-D-I)
Диапазон воспроизведений напряжения постоянного тока От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока ±0,3 %
Условия эксплуатации
Нормальные условия применения
Температура окружающей среды 20±5 °С
Относительная влажность От 30 до 80 %
Атмосферное давление От 84 до 106 кПа

Рабочие условия применения E14-440, E14-440-D
(ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)

Температура окружающей среды От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С До 90 %
Атмосферное давление От 70 до 106,7 кПа

Рабочие условия применения E14-140-I, E14-140-D-I
(ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)

Температура окружающей среды От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С До 90 %
Атмосферное давление От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений  напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности 0,5
_________
1) Метрологические характеристики в полном объеме приведены в описании типа СИ.
2) При частоте преобразований АЦП свыше 20 кГц пределы допускаемой погрешности увеличиваются.

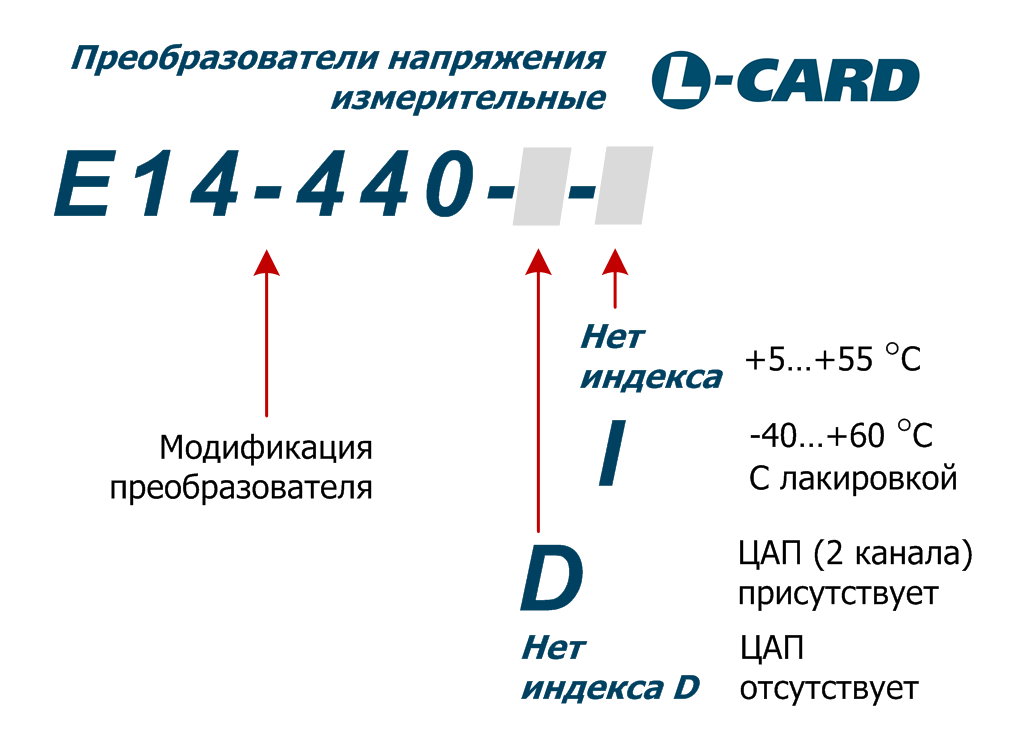

Система обозначений Е14-440

Модификации и варианты исполнения
  • E14-440 от 23712.00 руб.

    модуль E14-440, ЦАП отсутствует

  • E14-440D от 26148.00 руб.

    модуль E14-440 c двухканальным ЦАП

  • E14-440-D-I от 40296.00 руб.
    модуль E14-440 c 2-канальным ЦАП, индустриальный, с поверкой
Аксессуары, входящие в комплект поставки
  1. Кожух DP-37С (2 шт.)
  2. Разъемы DB-37F (1 шт.) и DB-37М (1 шт.)
  3. Кабель USB 2.0 тип A-B, длина 1,5 м (1 шт.)
  4. CD с документацией и программным обеспечением (по запросу)
