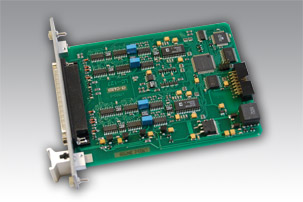

LTR22

сигма-дельта АЦП для виброакустических измерений

АЦП для виброакустических измерений: 4 параллельных канала, 16 бит, до 78 кГц
  • Параллельные каналы АЦП и сигналы синхронизации SYN_IN и SYN_OUT позволяют создавать многоканальные (многомодульные) синхронные системы сбора данных
  • Выход напряжения питания ±15 В  на внешний разъем модуля обеспечивает удобное подключение промежуточных активных маломощных устройств (например, усилителя заряда LE-41) или активных датчиков

Предназначен для регистрации динамических виброакустических сигналов с возможностью дальнейшего программного спектрального анализа.

Четыре параллельных канала, каждый из которых имеет: высококачественный дифференциальный вход, сигма-дельта АЦП, антиалайзинговый фильтр  и программно включаемый фильтр верхних частот с частотой среза 0,7 Гц, для компенсации постоянной составляющей сигнала.

Все четыре канала синхронны, что позволяет применять данный модуль в задачах фазометрии сигналов, например в гидроакустике и низкочастотных трактах локации.

Более продвинутая альтернатива LTR22 — это модуль LTR24-1, cовместимый по контактам разъёма.


Сертификат  об утверждении типа средств измерений Внесен в Госреестр средств измерений.

Информация для заказа:
  • LTR22
    модуль LTR22
Аксессуары:
Технические характеристики
АЦП
Количество каналов 4 с дифференциальным входом
Разрядность АЦП 16 бит
Поддиапазоны измерения входного сигнала ±10 В, ±3 В, ±1 В,
±300 мВ, ±100 мВ, ±30 мВ
Частота преобразования АЦП от 3,472 кГц до 78,125 кГц
(задается формулой и фиксированной сеткой частот)
Входное сопротивление дифференциального входа, не менее 10 МОм во включенном состоянии
1 кОм в выключенном состоянии
Предельно допустимые напряжения на аналоговых входах (защита входов) ±20 В во включенном состоянии
±20 В в выключенном состоянии
Пределы допускаемой основной приведенной погрешности измерения напряжения постоянного тока на частотах преобразования АЦП 78,125 кГц; 39,062 кГц; 17,361 кГц: ±1,0 % на поддиапазоне измерений ±30 мВ
±0,5 % на поддиапазоне измерений ±100 мВ
±0,2 % на поддиапазонах измерений ±300 мВ, ±1 В, ±3 В, ±10 В
Пределы допускаемой основной приведенной (к конечному значению поддиапазона) погрешности измерения напряжения среднеквадратического значения переменного тока (без нормировки АЧХ) на частоте преобразования АЦП 78,125 кГц:
– При частоте входного сигнала 0,02…5 кГц
±0,15 % Для поддиапазонов измерений
±10 В, ±3 В, ±1 В
±0,3 % Для поддиапазонов измерений
±300 мВ, ±100 мВ, ±30 мВ
– При частоте входного сигнала 5…15 кГц
±0,5% Для поддиапазонов измерений
±10 В, ±3 В, ±1 В
±1% Для поддиапазонов измерений
±300 мВ, ±100 мВ, ±30 мВ
– При частоте входного сигнала 15…25 кГц
±2 % Для поддиапазонов измерений
±10 В, ±3 В, ±1 В
±4 % Для поддиапазонов измерений
±300 мВ, ±100 мВ, ±30 мВ
Коэффициент подавления синфазной помехи 50 Гц в дифференциальном режиме Не менее 80 дБ
Межканальное прохождение синусоидального сигнала 1 кГц на всех поддиапазонах Не более -80 дБ
Внешняя синхронизация
Синхронизация запуска преобразования АЦП
Вход синхронизации SYN_IN Совместим с выходным логическим уровнем TTL/CMOS-элементов с напряжением питания +3,3 В/+5 В; Вход имеет резисторную подтяжку 20 кОм к цепи AGND.
Выход синхронизации SYN_OUT Имеет выходной логический уровень CMOS/LVTTL-элементов с напряжением питания +3,3 В, по умолчанию находится в Z-состоянии с резисторной подтяжкой 20 кОм к цепи AGND.
Выходы питания внешних устройств
Выходное напряжение ±15 В
Максимальный ток нагрузки 50 мА по каждому выходу относительно цепи AGND
Выходное сопротивление 26 Ом по каждому выходу
Гальваноизоляция модуля
См. п.п. Характерные особенности модулей LTR


Разъём внешних сигналов

Аппаратное описание, назначение и подключение сигналов приведено в Руководстве пользователя.
