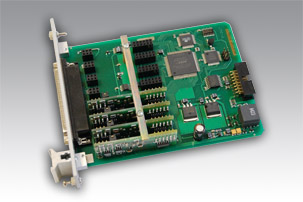

LTR51

модуль - частотомер и измеритель интервалов времени

модуль - частотомер и измеритель интервалов времени
  • Специализированный модуль для измерения частоты, периода сигналов сложной формы и счёта импульсов.
  • Отдельная для каждого канала настройка верхнего и нижнего уровней срабатывания входных двухпороговых компараторов позволяет исключить “эффект дребезга” при аппаратном выделении дискретного сигнала из сигнала сложной формы.

Этот модуль с конфигурируемым числом измерительных каналов выполнен в виде носителя для установки двухканальных измерительных субмодулей H-51FH или H-51FL;
число входных каналов определяется числом установленных субмодулей.

Каждый параллельный измерительный канал имеет отдельно настраиваемую двухпороговую схему селекции входного сигнала.

Диапазоны селекции ±10 В и ±1,2 В определяются установкой джамперов, а уровни срабатывания внутри диапазонов задаются программно - всего до 256 уровней.

Модуль LTR51 может быть применён для многоканального измерения частоты, периода, количества импульсов как на импульсных выходах различных приборов и датчиков  (счётчиков, расходомеров, датчиков оборотов вала, и пр.), так и на аналоговых выходах (4/20 мА, 0/5 В и пр.) приборов, у которых бинарный счётный сигнал частоты может быть выделен по заранее установленному уровню.

Сертификат  об утверждении типа средств измерений Внесен в Госреестр средств измерений.

Информация для заказа:
  • LTR51
    модуль LTR51
Аксессуары:
Технические характеристики
Число каналов 2, 4, 6, …. 16 (независимо настраиваемые, с параллельным опросом, определяется комплектацией субмодулей)
Число субмодулей От 1 до 8 (H-51FH или H-51FL)
Тип входов Однофазные (с "общей  землёй")
Диапазон входного сигнала ±10 В
Предельно допустимый диапазон входного сигнала (защита входов) ±18 В во включенном состоянии;
± 5 В в выключенном состоянии
Входное сопротивление, измеренное на нулевой частоте, не менее 100 кОм во включенном состоянии;
1 кОм в выключенном состоянии
Максимальная частота дискретизации входного сигнала 500 кГц
Максимально возможная частота измерения 250 кГц (равна половине частоты дискретизации)
Разрешение при измерении длительности импульса 2 мкс (равно периоду частоты дискретизации)
Максимальная измеряемая длительность импульса и минимальная измеряемая частота Принципиально не ограничена (определяется ПО верхнего уровня)
Точность измерения периода и длительности импульса Определяется установленным периодом измерения и погрешностью установки частоты опорного генератора крейта LTR (типично ±5*10-5 )
Схема селекции (компарирования) входного сигнала Двухпороговая с гистерезисом, с программным управлением порогами гистерезиса
Диапазоны напряжений порогов компарирования (задаются установкой джамперов на субмодулях H-51, см. примечания снизу таблицы) -10,2 В… +10,1 В
-1,22 В… +1,21 В
Точность установки порога компарирования 1,5% от диапазона порогов компарирования
Шаг установки порогов компарирования 256 уровней, задаются программно в пределах установленного  диапазона компарирования
Температурный дрейф нуля порога компарирования, приведенный ко входу
(определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)
25 мкВ/°C
Температурная зависимость шкалы установки порогов компарирования
(определяется характеристиками комплектующих элементов и схемотехникой устройства, специально не контролируется)
100 ppm/°C
Гальваноизоляция модуля
См. п.п. Характерные особенности модулей LTR
Примечания:
  • Установка субмодулей H-51x обязательна. Допускается установка от 1-го до 8-ми субмодулей.
  • Модуль с любым количеством субмодулей занимает одно место в крейте.
  • При заказе LTR51 совместно с крейтами LTR-U-1-4 или LTR-EU-2-5 обязательно укажите требуемые диапазоны установки порогов компарирования, поскольку перестановка джамперов на субмодулях H-51x затруднена в крейтах LTR-U-1-4 или LTR-EU-2-5 из-за необходимости их разборки.

Разъём внешних сигналов

Аппаратное описание, назначение и подключение сигналов приведено в Руководстве пользователя.
