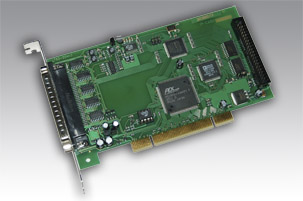

L-783M
многофункциональная высокоскоростная плата АЦП/ЦАП с сигнальным процессором

L-783M - универсальная плата ввода / вывода аналоговых и цифровых сигналов на базе высокопроизводительной шины PCI 2.1 в персональных компьютерах. Благодаря интерфейсу PCI обеспечивается высокая скорость обмена информацией с программой пользователя, исключаются конфликты с другими платами, установленными в PC.

L-783 имеет АЦП 12 бит/ 2,8 МГц с диапазоном измерения входного сигнала до ±5 В, позволяющий реализовать многоканальный режим сбора данных: до 32 каналов сбора однофазных сигналов с общей землёй или шестнадцати канальный дифференциальный режим.

16 Каналов цифрового ввода и вывода, а также наличие двух каналов ЦАП 12 бит в диапазоне до ±5 В даёт возможность использовать плату как универсальное устройство в составе промышленных систем сбора данных.

В связи с ограничением скорости не-DMA передач на современных материнских платах, в новых проектах рекомендуется применять платы АЦП / ЦАП, имеющие DMA, такие как L-502, L-791.

Возможности:

организация работы потокового вывода на ЦАП, используя при этом дополнительно введённое прерывание от платы в РС

автоматическая калибровка нуля, которая существенно упрощает сбор данных

наличие двух входов для внешней синхронизации при вводе сигнала

автоматическое переключение каналов при многоканальном режиме сбора данных, с произвольным порядком выборки канала и коэффициента усиления

генерация прерываний по заполнению части FIFO-буфера

многофункциональная высокоскоростная плата АЦП/ЦАП с сигнальным процессором

Преимущества

наличие подробного технического описания

в комплект поставки входит все необходимое для работы с устройством

поставляется с бесплатным программным обеспечением

разаботано и серийно выпускается в России

всесторонняя техническая поддержка

Области применения

испытательные системы

металлургия

сельское хозяйство

научно-исследовательские институты

энергетика

системы для транспорта

машиностроение

строительство

техника специального назначения
Технические характеристики
АЦП
Количество каналов 16 дифференциальных или 32 с "общей землей"
Разрядность АЦП 12 бит
Эффективная разрядность
(вх. сигнал – синус 10 кГц / 4,9В)
11,7 бит (частота преобразования - 2,8 MГц)
Входное сопротивление при одноканальном вводе Не менее 1 МОм
Поддиапазоны измереня входного сигнала ±5 В, ±2,5 В, ±1,25 В, ±0,6 В
Максимальная частота преобразования 2,85714 МГц (см. примечание 1)
Синхронизация
  • Внутренняя
  • По внешнему синхросигналу
  • По уровню аналогового сигнала
Защита входов ±25 В (питание вкл.)
±10 В (питание выкл.)
Межканальное прохождение -62 дБ (входной сигнал – синус 100 кГц,
выходное сопротивление источника сигнала 50 Ом)
Цифровой сигнальный процессор
Тип ADSP-2185M
Тактовая частота 40 МГц
Внутреннее ОЗУ данных 16 Kcлов
Внутреннее ОЗУ программ 16 Kcлов
FIFO-буфер 512 - 14336 cлов
Скорость обмена по шине PCI
Обращения к регистры платы через порты ввода/вывода До 1,2 Мбайт/с
Обращения к регистры платы через память PC До 10 Мбайт/с
ЦАП (опция)
Количество выходов напряжения с общей землёй 2
Разрядность 12 бит
Время установления 8 мкс
Выходной диапазон ± 5 В
Выходной ток, не более 2 мА
Цифровые входы и выходы
Количество входов 16 (параллельных, асинхронных)
Количество выходов 16 (параллельных, асинхронных, с общим разрешением выходов)
Тип логики КМОП (74 НСТ), TTL-cовместимая
Габариты       170x105 мм

Примечание 1: Данное изделие не поддерживает DMA. Это означает, что реальное значение максимальной частоты сбора данных зависит от архитектуры используемой материнской платы и текущей загрузки процессора.

Модификации и варианты исполнения
  • L-783М от 23652.00 руб.

    плата L-783 с ADSP2185M, ЦАП отсутствует

  • OP-783D от 2436.00 руб.

    установка ЦАП

Аксессуары, входящие в комплект поставки
  1. Кожух DP-37С (1 шт.)
  2. Разъем DB-37F (1 шт.)
  3. CD с документацией и программным обеспечением (по запросу)

Описания

  • l-783m_qs.pdf (размер: 1 860 481 байт, дата: 14.01.2019)

    L-783M Плата АЦП/ЦАП с сигнальным процессором высокоскоростная многофункциональная.
    Инструкция по первоначальной настройке.

  • l7xx_info_notes.zip (размер: 1 150 430 байт, дата: 22.10.2007)

    Информационные заметки для PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat 6.0.:

    • Плата L-780M(Rev.С);
    • Плата L-783M(Rev.С);
    • Шина PCI версии 2.3 и платы серии L-7xx.
  • l7xx_programmers_guide.pdf (размер: 2 260 604 байт, дата: 22.10.2007)

    Руководство программиста под DOS для PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat.

  • l7xx_users_guide.pdf (размер: 2 268 313 байт, дата: 18.01.2019)

    Руководство пользователя PCI плат L-761, L-780 и L-783 в формате Adobe Acrobat.

Статьи

  • lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)

    А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программный комплекс LGraph2

  • lgraph2.zip (размер: 24 391 141 байт, дата: 24.04.2019)

    LGraph2 - законченная программа самописец-визуализатор под Windows XP.  Версия 2.35.00. Возможность одновременной визуализации и регистрации данных с АЦП L-502, L-780M, L-783, L-791, L-761, E-502, E14-140, E14-140M, E14-440, E-154, E20-10, LTR11, LTR114, LTR27, LTR212, LTR216, LTR22, LTR24, LTR25, LTR51, L-264, L-305, L-1250. Требует обновленной версии драйвера LComp (начиная с версии от 01.04.2010) и ltrserver (не ниже 1.5.2.1).

  • lgraph2_help.pdf (размер: 8 564 139 байт, дата: 19.02.2019)

    Руководство пользователя программы LGraph2.

  • lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)

    Разработка плагинов для LGraph2. Руководство пользователя.

  • lgraph2_readme.rtf (размер: 239 277 байт, дата: 15.10.2013)

    Описание версий и изменений программы LGraph2.

Программное обеспечение под Windows

  • lcomp.exe (размер: 6 498 080 байт, дата: 20.03.2019)

    Beta-версия (предыдущая доступна как lcomp_old.exe).Библиотека LCOMP под Windows XP/Vista/Win7/Win8/Win10 32 и 64-бит версии с драйверами. Инсталлятор и драйвера имеют цифровую подпись. Библиотека
    построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат исключена.

    Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
    L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
    записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X

  • lcomp_old.exe (размер: 3 653 232 байт, дата: 19.06.2013)

    Библиотека LCOMP под Windows XP/Vista/Win7 32 и 64-бит версии с драйверами (Поддержка 98/Me/2000 в последних версиях не проверялась). Инсталлятор и драйвера имеют цифровую подпись. Библиотека
    построена на основе WDM-драйверов. Включает в себя
    собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: ISA и PCI платы, USB модули.

    Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
    L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
    записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X

  • lgraph1.zip (размер: 1 805 940 байт, дата: 21.01.2016)

    Программа 'L-Graph I' предназначена для демонстрации основных возможностей изделий от фирмы ООО "Л Кард" под Windows 98/Me/2000/XP/Vista/7/8.x/10. При работе используются библиотеки Lusbapi v.3.4 (USB модули) и LComp (ISA и PCI платы).

    Программа позволяет работать в одном из следующих режимов:

    • 4-х канальный осциллоскоп;
    • 4-х канальный спектроскоп;
    • многоканальный сбор данных в файл (до 32 каналов);
    • визуализация сохранённых в файле данных.

    Поддерживаются следующие устройства от фирмы ООО "Л Кард":

    • PCI платы L-761, L-780, L-783 и L-791;
    • ISA плата L-1450;
    • USB модули E14-140, E-154 и E14-440.

    Утилита Сonvert представляет собой конвертор двоичных файлов данных от 'L-Graph I' в обычные текстовые файлы (ASCII). Утилита Сonvert поставляется с исходными текстами.

Программное обеспечение под Linux

  • lcomp_linux-2.6.29.tgz (размер: 701 110 байт, дата: 12.12.2012)

    Версия 1.4 LComp библиотеки и драйверов для Linux (ядро 2.6.29 ). Разрабатывалось в Slackware 13. Должно быть работоспособно в 32 и 64-бит версиях.Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.

  • lcomp_linux.tgz (размер: 707 107 байт, дата: 25.12.2018)

    Версия 1.52 LComp библиотеки и драйверов для Linux (ядро 4.4.14, также работает начиная с ядра 2.6.37.6 ). Разрабатывалось в Slackware 14.2. Работоспособно в 32 и 64-бит версиях. Также проверено что работает на ARM OrangePI PC с дистрибутивом Armbian. Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.

Сторонние разработки ПО

  • lpci_os2.zip (размер: 95 820 байт, дата: 04.05.2001)

    Пример работы с платами L-Card L-780, L-761, L-783 для OS/2. Разработан Ринатом Садретдиновым.

  • matrix11.zip (размер: 215 674 байт, дата: 01.03.2002)

    Программа для конвертации файлов между форматами данных MATLAB и двоичными файлами с 16-ти битными данными (АЦП, ЦАП).

  • pg33demo.zip (размер: 31 813 334 байт, дата: 18.01.2019)

    PowerGraph. Самописец-регистратор под Windows.

    • pg33demo.zip - демонстрационная версия 3.3.9 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.

    Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

Firmware и BIOS

  • l7xxbios.zip (размер: 124 321 байт, дата: 18.01.2019)

    Архив с исходниками LBIOS для плат L-761, L-780 и L-783.

Программное обеспечение под DOS

  • Chiomem_Util.exe (размер: 214 760 байт, дата: 18.01.2019)

    Самораспаковывающийся архив с ДOCовской утилитой для конфигурирования плат L-761, L-780 и L-783.

  • l7xxsoft.exe (размер: 556 891 байт, дата: 18.01.2019)

    Самораспаковывающийся архив с программным обеспечением под DOS для PCI плат L-761, L-780 и L-783. Включает в себя библиотеку PLX_API, утилиты, примеры программирования, LBIOSы и т.д.

Устаревшее программное обеспечение

  • lcomp_linux-2.6.21.tgz (размер: 607 712 байт, дата: 04.12.2009)

    BETA 1.1 версия LComp библиотеки и драйверов для Linux (ядро 2.6.21...). Разрабатывалось в Slackware 12.0. Поддерживаются только L780, L783, L761, L791, E-154, E14-140, E14-440 и E20-10.

  • vxdapi.zip (размер: 4 103 946 байт, дата: 29.02.2008)

    Библиотека VXDAPI под Windows 95/98/Me/NT/2000/XP. Она построена на основе драйверов типа vxd и драйверов NT (это устаревающие ветви драйверов для Windows). Данная библиотека не будет иметь дальнейшего развития. Cоставной частью входит программа LGraph. В LGraph есть поддержка L-1450, L-761, L-780(M), L-783, E14-440 и E14-140. Файлы, записанные LGraph, могут быть прочитаны и обработаны с помощью демо-версии PowerGraph v. 3.X
