синфазный фильтр

Стоимость от 2 550 руб.

Фильтр LTR-CMF предназначен для подавления синфазных наносекундных импульсных помех на контактах разъёма DRB-37M (DB-37M) в любом устройстве, где металлический корпус этого разъёма электрически близко связан с корпусом и цепью заземления этого устройства.

Фильтр LTR-CMF является дополнительным оборудованием, которое может применяться совместно с целым рядом изделий для повышения их помехозащищённости.

Фильтр LTR-CMF не является универсальным решением всех проблем, связанными со сбоями аппаратуры. Применение этого фильтра является одной из возможных мер по повышению электросовместимости устройств (см., например: Гарманов А. В. “Решение вопросов электросовместимости и помехозащиты...").

Фильтр LTR-CMF со всеми PCI- и PCIe- платами АЦП/ЦАП, со всеми модулями LTR (кроме LTR210, LTR216, c ограничениями - для LTR212) в составе LTR-U-8, LTR-U-16, LTR-EU-8, LTR-EU-16.

Может быть использован при условии дополнительного заземления разъема модуля и с определёнными ограничениями, сформулированными в  Руководстве пользователя с USB-модулями E14-440E14-140E-154, а также со всеми модулями LTR (кроме LTR210, LTR216) в составе LTR-U-1-4LTR-EU-2-5.

Преимущества:

подавления синфазных импульсных помех

повышение помехозащищённости

синфазный фильтр
Технические характеристики
Варианты исполнения
Кабель LTR-CMF1A
Синфазный фильтр LTR-CMF1A
Предназначен для включения между пользовательским кабелем с разъемом DB-37 и разъемом измерительного устройства.

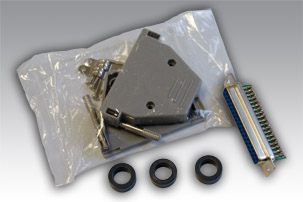

Комплект LTR-CMF1B
Синфазный фильтр LTR-CMF1B
Предназначен для самостоятельного монтажа фильтра на конце пользовательского кабеля. (Желательны навыки монтажных операций!)
Модификации и варианты исполнения
  • LTR-CMF1A от 6978.00 руб.

    кабель LTR-CMF1A

  • LTR-CMF1B от 2556.00 руб.

    комплект LTR-CMF1B
