Терминология: Выход дискретный, импульсный (на основе оптореле)

Опторелейный выход

Оптореле является электронным аналогом электромеханического реле. Дискретный выход оптореле является электронным аналогом нормально разомкнутого (SPST_NO)  или  нормально замкнутого  (SPST_NС) одиночного контакта. Нормальное состояние в приведённых терминах следует понимать как исходное состояние не засвеченного оптореле.  Для оптореле и соответствующего дискретного выхода всегда оговариваются максимально допустимые напряжения и токи исполнительной цепи. По сравнению с оптроном, оптореле, как правило, применяют для коммутации относительно сильнотоковых цепей управления и сигнализации.

На рисунке выше приведена выходная часть универсального оптореле, которое можно разным способом включить как в цепь постоянного, так и в цепь переменного тока. Входная часть оптореле – это светодиод, подключенный на управляющей стороне через светопроводящую гальваническую изоляцию.

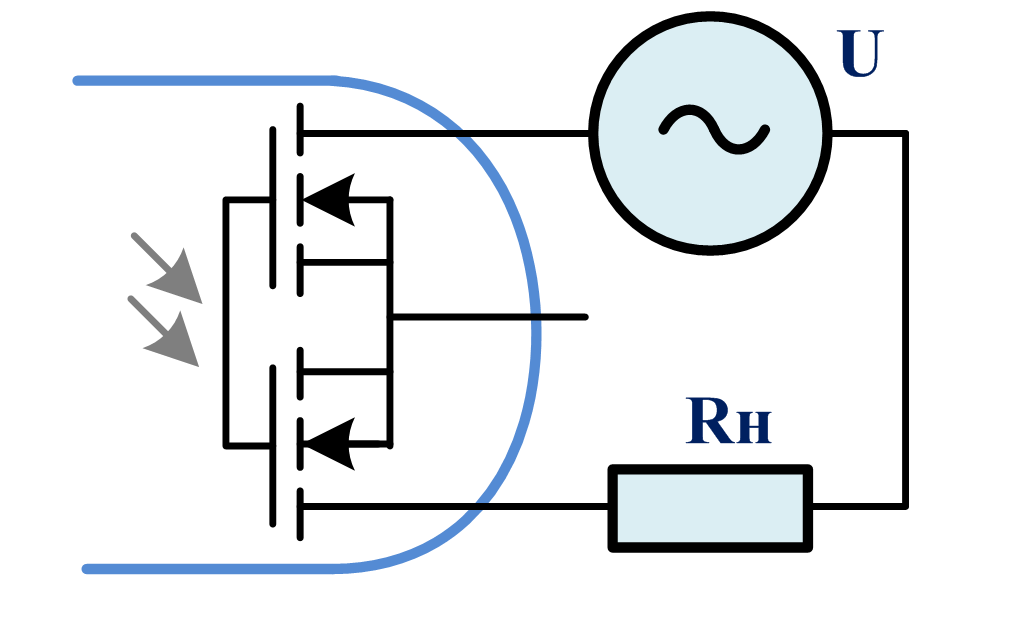

  АС-подключением оптореле обычно называют подключение для цепей переменного тока, как показано на рисунке ниже. Выходная цепь АС-оптореле, как правило, двухпроводная. Такое оптореле будет работать и в цепи постоянного тока, при этом, направление тока не имеет значения. На рисунках: U - это источник напряжения, а Rн - это сопротивление нагрузки.

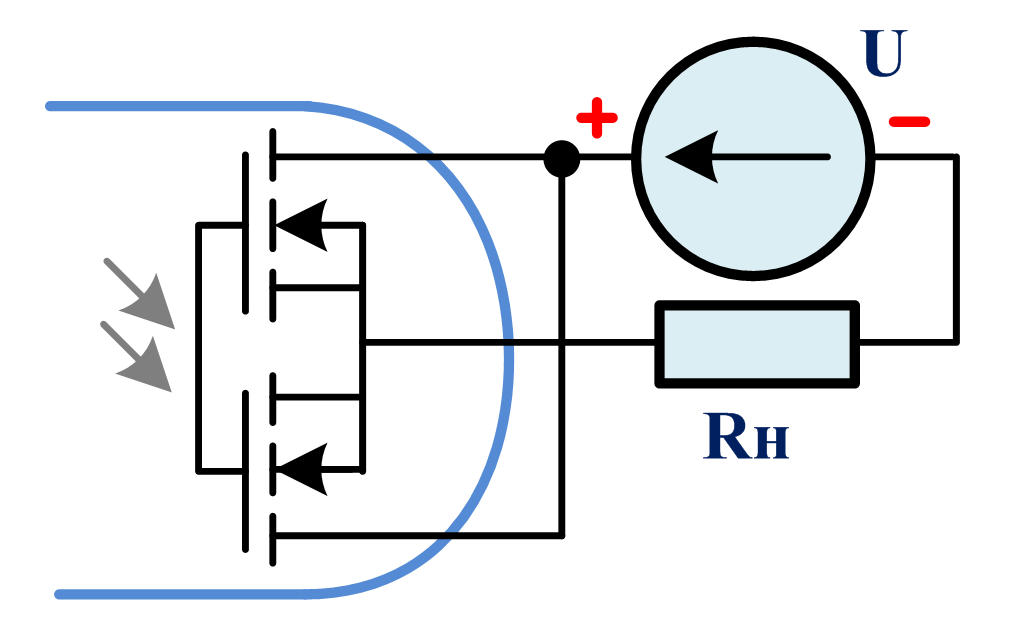

Трёхпроводную выходную цепь оптореле можно включить и для цепи постоянного тока, как показано на рисунке ниже. Такое DC-подключение для постоянного тока более оптимально, по сравнению с AC-подключением, поскольку обеспечивает более низкое сопротивление замкнутого состояния выходной цепи оптрона.

Неправильное подключение DC-оптореле (если на рисунке выше поменять полюса источника напряжения U) будет соответствовать постоянно замкнутому состоянию выхода оптрона, поскольку откроется защитный диод в составе оптрона, не показанный на рисунке. Однако, всегда следует учитывать предельно допустимый ток такого режима.

Данный выход относится к пассивным, поскольку он сам не передаёт электрическую энергию в выходную цепь. Этот выход изменяет своё сопротивление (высокое-низкое), а значит, он требует включения его в цепь внешнего источника напряжения или тока, чтобы получить соответствующий бинарный сигнал управления. C другой стороны, оптореле, как электронный компонент, является активным, поскольку требует притока энергии для своей работы.

Типичное время срабатывания оптореле составляет единицы миллисекунд. В течение времени срабатывания оптореле происходит переходный процесс изменения выходного сопротивления оптореле, и в течение этого времени оптореле может рассеивать большую мощность при большом токе в цепи управления. Чтобы не перегреть оптореле, при управлении не следует допускать слишком малые временные интервалы переключения -- меньшие или сравнимые с временем срабатывания



Перейти к другим терминам       Cтатья создана:11.01.2015
О разделе "Терминология"      Последняя редакция:04.10.2016
