Исследование триботехнических показателей пар трения «сталь – сталь»

Внедрение: 2020 г.

Целью диссертационной работы [1] является исследование триботехнических показателей пар трения «сталь – сталь» применительно к фрикционным гасителям колебаний на основе установления закономерностей влияния магнитного поля на процессы их трения и изнашивания. Пары трения «сталь – сталь» применяются, например, в фрикционных гасителях колебаний рессорного подвешивания транспортных средств.

Задача экспериментальных исследований, в которых применялся тензометрический модуль LTR212, была в следующем: качественно и количественно установить факт изменения силы срыва посадки базового варианта (без влияния магнитного поля) на срыв с вариантом, при котором на соединение с натягом воздействует магнитное поле.

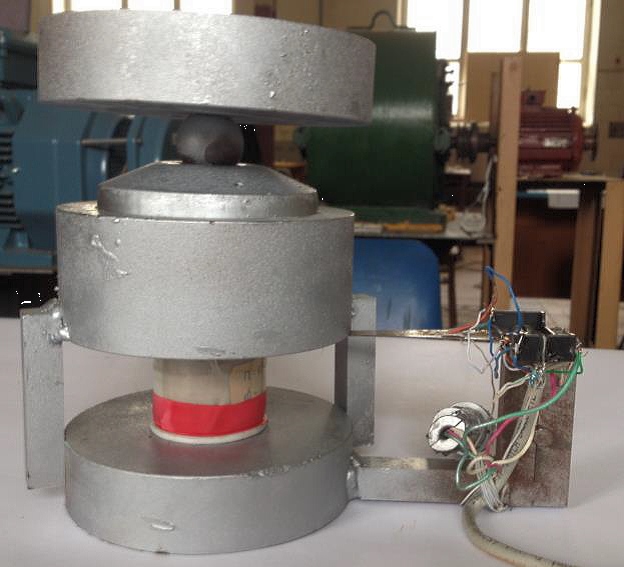

Для проведения экспериментальных исследований была разработана и изготовлена установка, общий вид которой представлен на рисунке 1.

Рисунок 1. Общий вид установки для исследования силы срыва посадки с натягом с зазором в магнитопроводах (пластины по сторонам):

1 – оправка;

2 – образец прессовой посадки (соединение с натягом стержня и втулки);

3 – центрирующее устройство;

4 – месдоза.

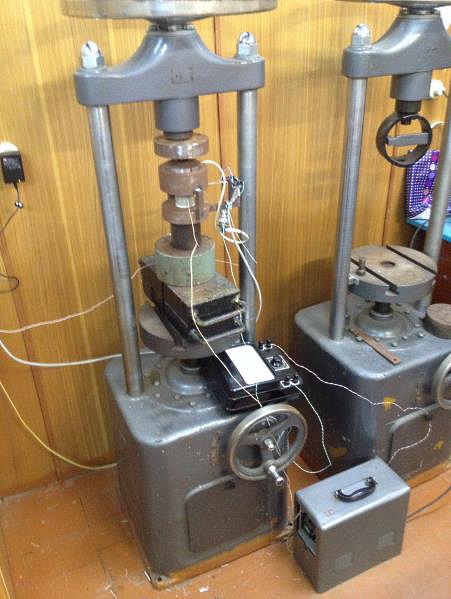

Нагрузочным устройством является пресс с ручным приводом с контролируемым увеличением давления (рисунок 2).

Рисунок 2. Пресс, используемый в качестве установки для создания силы давления на образец.



Для тарировки использовался динамометр, который был установлен последовательно силовой схеме вместо месдозы.

В ходе эксперимента исследовались следующие факторы:
– влияние магнитного поля на прессовую посадку металлических деталей;
– воздействие магнитного поля на прессовую посадку металлических деталей с целью выявления возможности использования эффекта.

Чтобы осуществить срыв прессовой посадки, были изготовлены специальные оправки для закрепления образцов и установки катушек с магнитным полем, а также регистрирующих устройств.

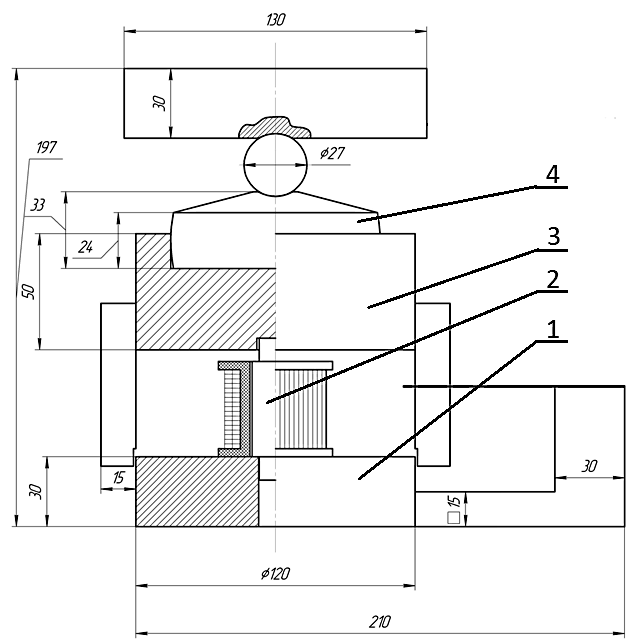

Рисунок 3. Установка, представленная на рисунке 1 с одной катушкой, – вариант испытаний с параллельным оси образца (вертикальным) направлением силовых линий магнитного поля.

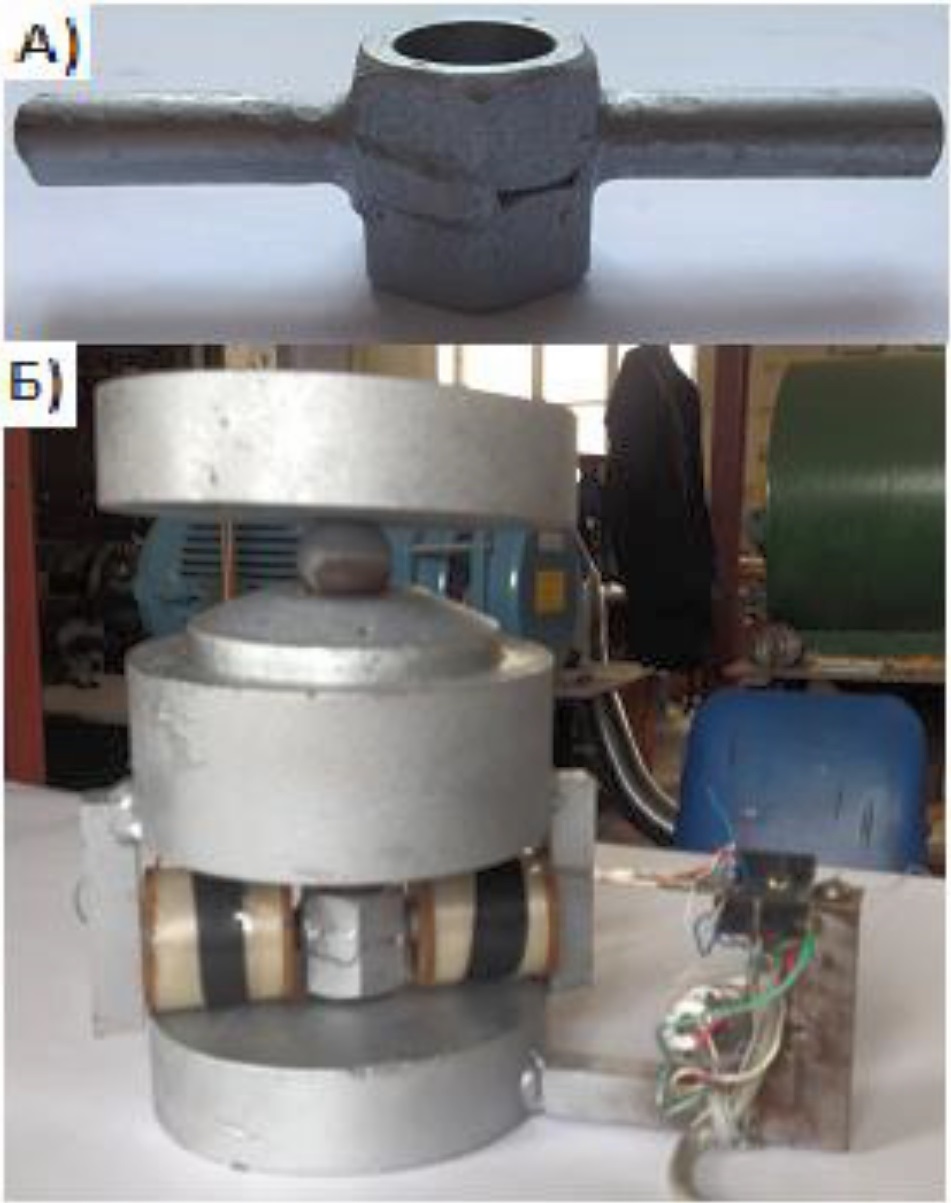

Рисунок 4. Схема установки с двумя катушками (Б) и оправкой (А) для них. Вариант испытаний с перпендикулярным оси образца (горизонтальным) направлением силовых линий магнитного поля.



Для регистрации данных с месдозы применялся крейт LTR‑EU‑2‑5 с использованием тензометрического модуля LTR212. Схема подключение месдозы – полумостовая.

В результатах исследований автор количественно описывает установленный характер влияния магнитного поля на величину силы срыва прессовой посадки с гарантированным натягом.

Автором были разработаны патентоспособные конструкции установок для исследования трибологических характеристик пар трения при воздействии внешних полей (электрического и магнитного).



Источник:
Волохов С.Г. Исследование триботехнических показателей сопряжений «сталь – сталь» применительно к фрикционным гасителям колебаний на основе влияния магнитного поля: диссертация на соискание ученой степени кандидата технических наук. – Брянск. – 2020. – 174 с.


Разработчик: Волохов С.Г. (ФГБОУ ВО «Брянский государственный технический университет»)
