Установка измерительная LTR в системе мониторинга инженерных конструкций

Внедрение: 2018 г.

Введение.

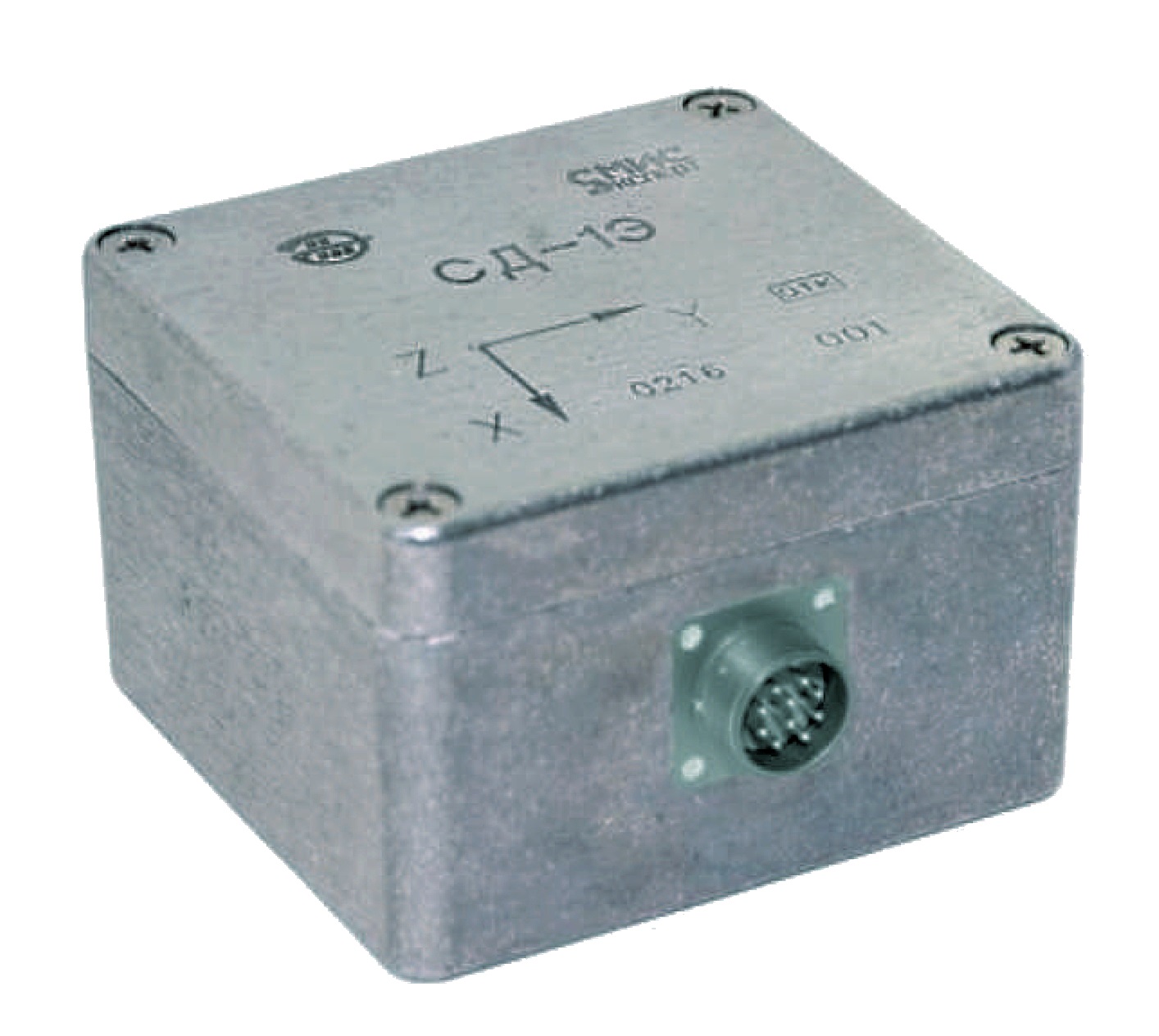

На сайте https://www.elpapiezo.ru мы находим информацию о применении аналогового трёхосевого акселерометра СД‑1Э (производства АО "НИИ "Элпа") в комплексном решении для СМИК (Системы мониторинга инженерных конструкций) [1]

Акселерометр измеряет колебание несущих конструкций и объекта в целом. С помощью системы сбора данных на базе акселерометра СД‑1Э контролируют критические значения частот здания, тем самым отслеживают состояния несущих конструкций объекта.

Готовое комплексное решение от компании "СМИС-Эксперт".

Мы ранее уже публиковали материалы [2] о применении Установки измерительной LTR в системах мониторинга инженерных конструкций. Компания "СМИС-Эксперт", разрабатывая и воплощая в жизнь инновационные решения в области инженерного мониторинга, также заявляет о применении Установки измерительной LTR, используя в своих решениях акселерометры СД‑1Э и разработанное ПО в области СМИК. Ниже приводим краткие сведения об одном из таких решений.

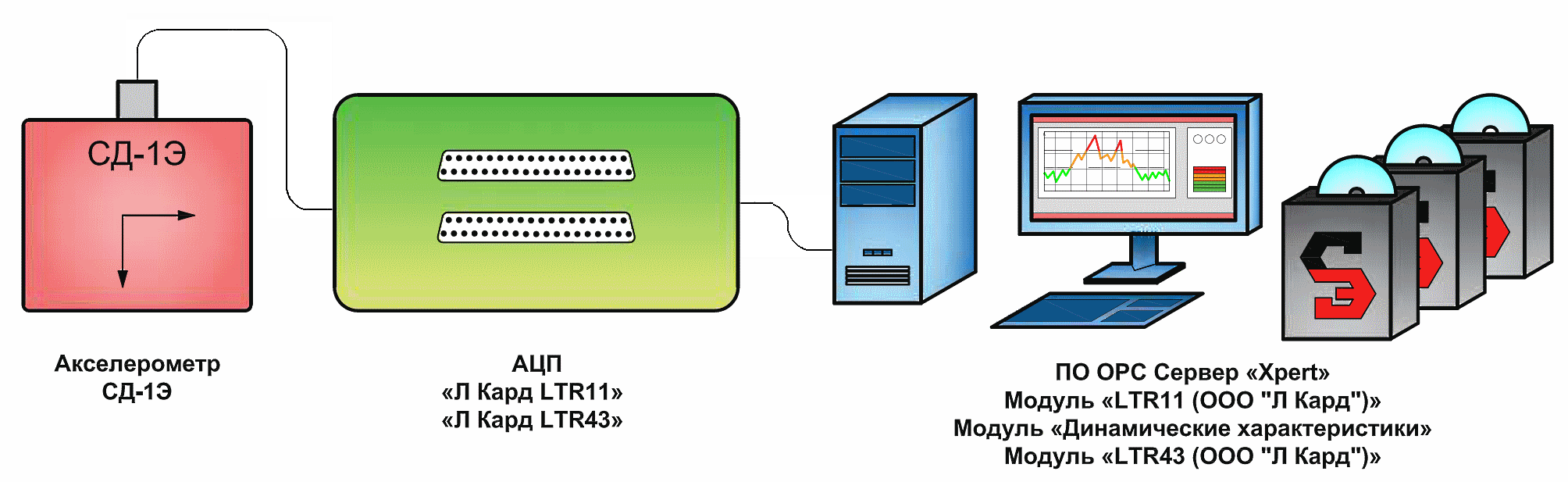

Готовое комплексное решение от компании "СМИС-Эксперт" с использованием:

  • акселерометра СД‑1Э;
  • АЦП Л Кард LTR11;
  • ПО OPC Сервер «Xpert» [3] Модуль LTR11 (ООО "Л Кард");
  • модуля «Динамические характеристики»;
  • модуля LTR43 (ООО "Л Кард").

Данное техническое решение:

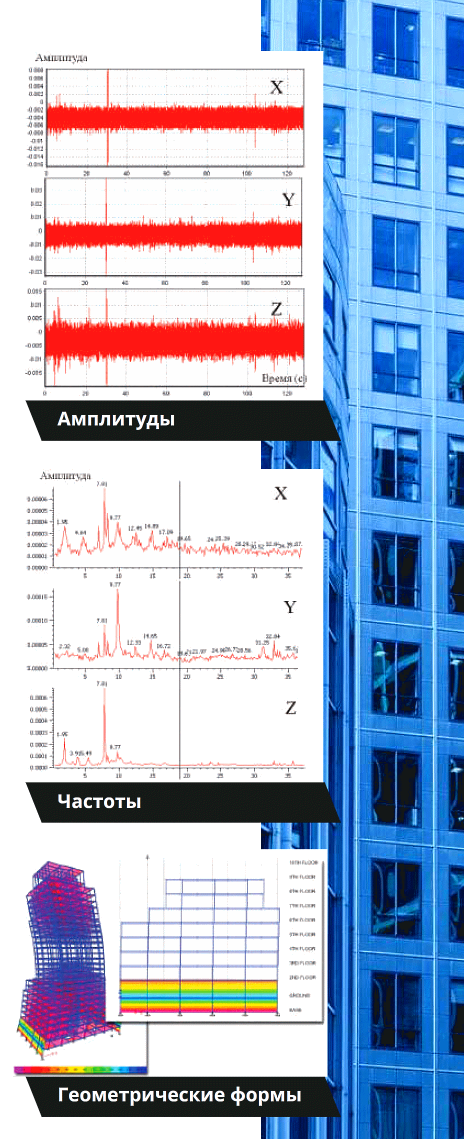

  • Выдает текущее значение амплитуды колебаний зданий и сооружений в виде OPC переменной, а также графика изменения амплитуды за период времени.
  • Позволяет выявить и контролировать изменения собственных частот колебаний зданий и сооружений. Данные выдаются в виде значений собственной частоты.
  • Позволяет осуществлять мониторинг геометрических форм, т.е. выявлять форму колебания зданий и сооружений. Выдает данные в виде амплитуд геометрических форм.

В СМИКе акселерометр СД‑1Э используется в двух случаях:

  • для постоянного мониторинга несущих конструкций и объекта в целом;
  • при инструментальном обследовании.

ПО делится на 3 типа:

  • Локальный Сервер СМИК Эксперт – это ПО для работы с оборудованием и первичной обработки данных.
  • Сервер СМИК Эксперт – это основное ПО, с помощью которого происходит сбор и обработка данных, формирование алгоритмов сравнения с критичными уставками и ведение базы показаний измерительных устройств и базы состояний конструкций.
  • АРМ СМИК Эксперт – автоматизированное рабочее место, за которым работает оператор. АРМ СМИК позволяет дежурному диспетчеру оперативно и безошибочно интерпретировать текущее состояние конструкций.



Источники:

  1. СМИС-Эксперт. Акселерометр СД‑1Э и готовые решения для мониторинга: [Электронный ресурс] // Научно-исследовательский институт «Элпа», Зеленоград, 2003‑2019. URL.: https://www.elpapiezo.ru/PRODUCTS/SMIC_EXPERT.pdf. (Дата обращения: 25.09.2019).
  2. Системы мониторинга инженерных конструкций: [Электронный ресурс] // ООО «Л Кард», М., 2019. URL.: http://www.lcard.ru/portfolio/smik_and_ltr. (Дата обращения: 25.09.2019).
  3. СМИС-Эксперт. Модульный OPC Сервер «Xpert»: [Электронный ресурс] // ООО "СМИС-Эксперт", М., 2019. URL.: https://www.smis-expert.com/files/modulnyy-opc-server-xpert.pdf. (Дата обращения: 28.09.2019).

Разработчик: ООО "СМИС-Эксперт"
