Исследование ПКЭ на ПС-220 «Центролит» филиала «Гомельские электрические сети»

Внедрение: 2019 г.

В период с 12.12.2018 г. по 19.12.2018 г. были проведены измерения показателей качества электрической энергии на ПС‑220 «Центролит» филиала «Гомельские электрические сети» [1]. Измерения осуществлялись при помощи прибора LPW‑305, который подключался по схеме «треугольник» к измерительным цепям 100 В трансформаторов НТМИ 6 кВ. Целью измерения и анализа основных показателей качества электроэнергии является определение соответствия параметров электрической энергии их установленным значениям. На основании оценки результатов измерения ПКЭ в этот период можно сделать следующие выводы: качество электрической энергии установленным требованиям (нормам) по:

  • положительному отклонению напряжения – соответствует;
  • отрицательному отклонению напряжения – соответствует;
  • коэффициенту искажения синусоидальности напряжения – соответствует;
  • коэффициенту n‑й гармонической составляющей напряжения – соответствует;
  • коэффициенту несимметрии напряжений по обратной последовательности – соответствует;
  • коэффициенту несимметрии напряжений по нулевой последовательности – соответствует;
  • отклонению частоты – соответствует;
  • кратковременной дозе фликера – не соответствует;
  • долговременной дозе фликера – не соответствует.

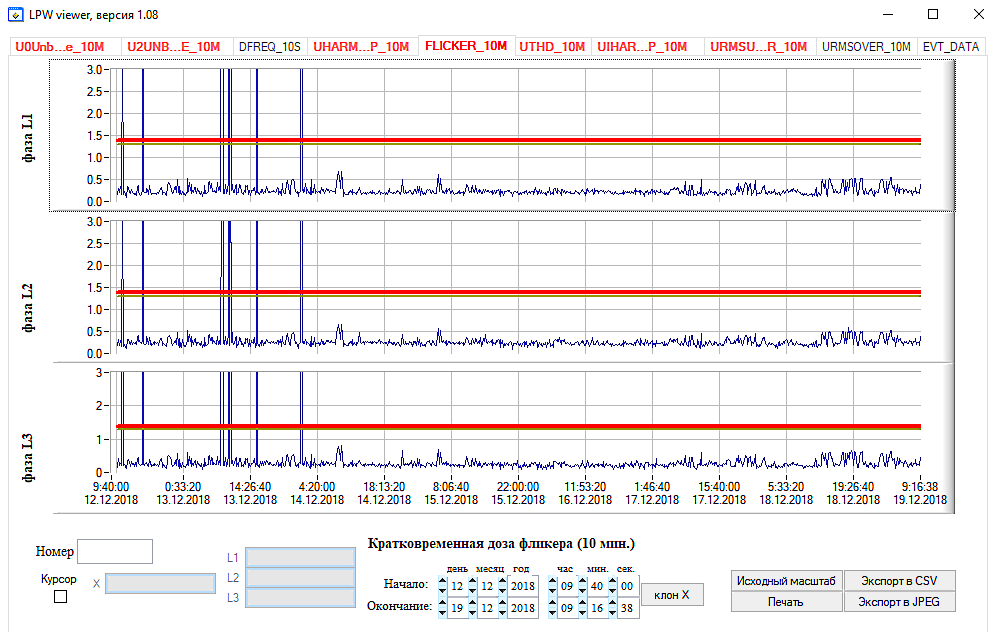

Рисунок 1. График кратковременной дозы фликера.



На рисунке 1 показан график по кратковременной дозе фликера за период с 12.12.2018 г. по 19.12.2018 г. Наблюдаются характерные отклонения от нормы 12‑14 декабря 2018 г. Значение кратковременной дозы фликера 12.12.2018 г. при норме 1,38 составило: по фазе А – 10,81, по фазе B – 5,87, по фазе С – 13,99. Значение кратковременной дозы фликера 13.12.2018 г. при норме 1,38 составило: по фазе А – 13,85, по фазе B – 10,56, по фазе С – 25,45. Отклонений от нормы по остальным ПКЭ не выявлено.

Автор статьи отмечает основные преимущества прибора LPW‑305: внесен в Госреестр средств измерений; значительно дешевле импортных аналогов; обеспечивает постоянный мониторинг и контроль ПКЭ по ГОСТ 30804.4.30‑2013 класс А и ГОСТ 32144‑2013; содержит в базовой комплектации интерфейс FastEthernet (100 Мбит/с, MODBUS); легко интегрируется в системы АСКУЭ; выдерживает напряжение питания до 600 В.

Источник:
Мазаева Е.В. Адаптация аппаратной и организационной сторон контроля показателей качества электрической энергии в соответствии с ГОСТ 32144‑2013 // Исследования и разработки в области машиностроения, энергетики и управления: материалы XIX Междунар. науч.-техн. конференции студентов, аспирантов и молодых ученых. – Гомель: ГГТУ им. П.О. Сухого. – 2019. – С. 215‑219.


Разработчик: Мазаева Е.В., Алферова Т.В. (Гомельский государственный технический университет имени П.О. Сухого, Республика Беларусь)
