Форум: Техническая поддержка

Тема: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Вы не вошли.

 Поиск | Регистрация | Вход

04.10.2022 16:36:19
#1

Участник
Здесь с 04.10.2022
Сообщений: 4

E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Добрый день!
Необходимо: Производить измерения АЦП, запускаемые по сигналу PPM метки на вход DI_SYN1.
Имеется: L-card E-502-P-EU-D-I, Lab View 2019.
Как я понимаю, нужно как в этой ветке форума https://www.lcard.ru/forums/viewtopic.p … 8q52346228 редактировать код/или создать новый  DLL файл.
Или все таки можно легко отделаться и каким либо образом в Lab View заменить кнопку старта на старт по сигналу PPM с внешнего прибора? Может подскажите где можно найти описание всех классов и методов, которые содержаться в lpcieNet.dll?
Заранее спасибо!

04.10.2022 18:41:22
#2

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,187

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Добрый день.

Полное описание дается на типы и функции библиотеки на С в (https://www.lcard.ru/download/x502api.pdf), там же в разделе 2.3 дается соответствие функций и типов С и классов lpcieNet, а в 2.4 особенности использования в LabView.

В указанной теме форума речь идет не об изменении или создании DLL, а просто о правильном месте вызова функции. Для LabView это означает, что в схеме примера нужно добавить блок вызова метода SetSyncStartMode с нужным параметром до вызова Configure.

12.10.2022 12:25:53
#3

Участник
Здесь с 04.10.2022
Сообщений: 4

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Добрый день!

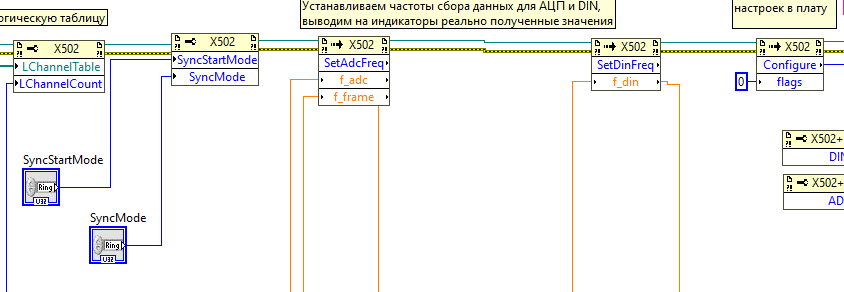

Добавил блок вызова метода SyncStartMode до вызова блока Configure. https://www.lcard.ru/forums/img/members/708/1.png

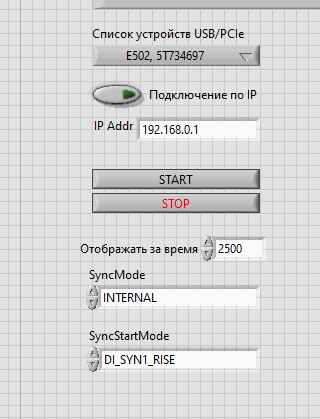

При запуске программы на лицевой панели выставляю SyncStartMode=DI_SYN1_RISE (на который подключен источник сигнала PPM метки) (https://www.lcard.ru/forums/img/members/708/2.png) нажимаю кнопку START в надежде, что запись начнется с приходом сигнала. А ничего не происходит!

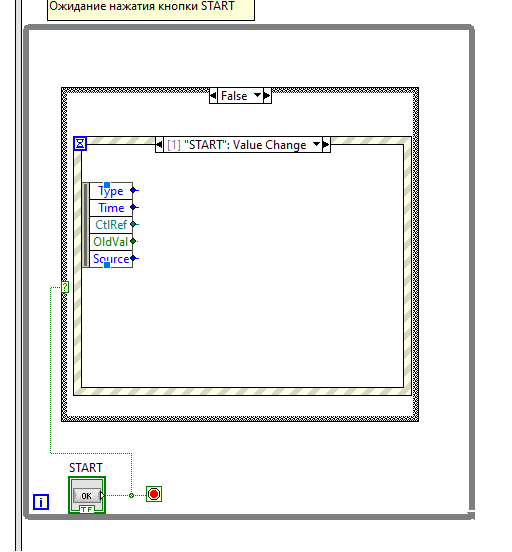

Как я понимаю надо где-то в конструкции Event Structure, там, где ожидание кнопки Start, добавить Source=DI_SYN1? https://www.lcard.ru/forums/img/members/708/3.png

12.10.2022 14:28:57
#4

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,187

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Добрый день!
В первую очередь наверное стоит проверить на штатной программе X502Studio (https://lcard.ru/download/x502studio.zip), чтобы убедиться в правильности подключения и т.п. Попробуйте там выставить этот режим и убедится, что без подключения к PPS данные идти не будут, а при подключении PPS - пойдут данные.
Если в X502Studio это работать не будет, то опишите подробнее к каким конкретно контактам что подключаете, что конкретно является источником сигнала и т.д.
Если же в X502Studio будет работать нормально, то значит проблема в программе. Тогда либо пришлите скриншоты параметров этого поля выбора (в Properties закладка Edit Items для понимания соответствия названий и кодов, может там есть проблема) и это подключено в схему, либо можете просто измененный пример прислать на почту техподдержки.

25.11.2022 14:42:03
#5

Участник
Здесь с 04.10.2022
Сообщений: 4

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Добрый день!
Имеется:
•    L-card E-502-P-EU-D-I.
•    Mini Precision GPS Reference Clock, как внешний источник опорной частоты.
•    Устройство выдающее PPS и PPM си гнал от ГНСС, через подключённую антенну Garmin GPS16x-HVS.
•    Lab View 2019 + ваш пример программы.

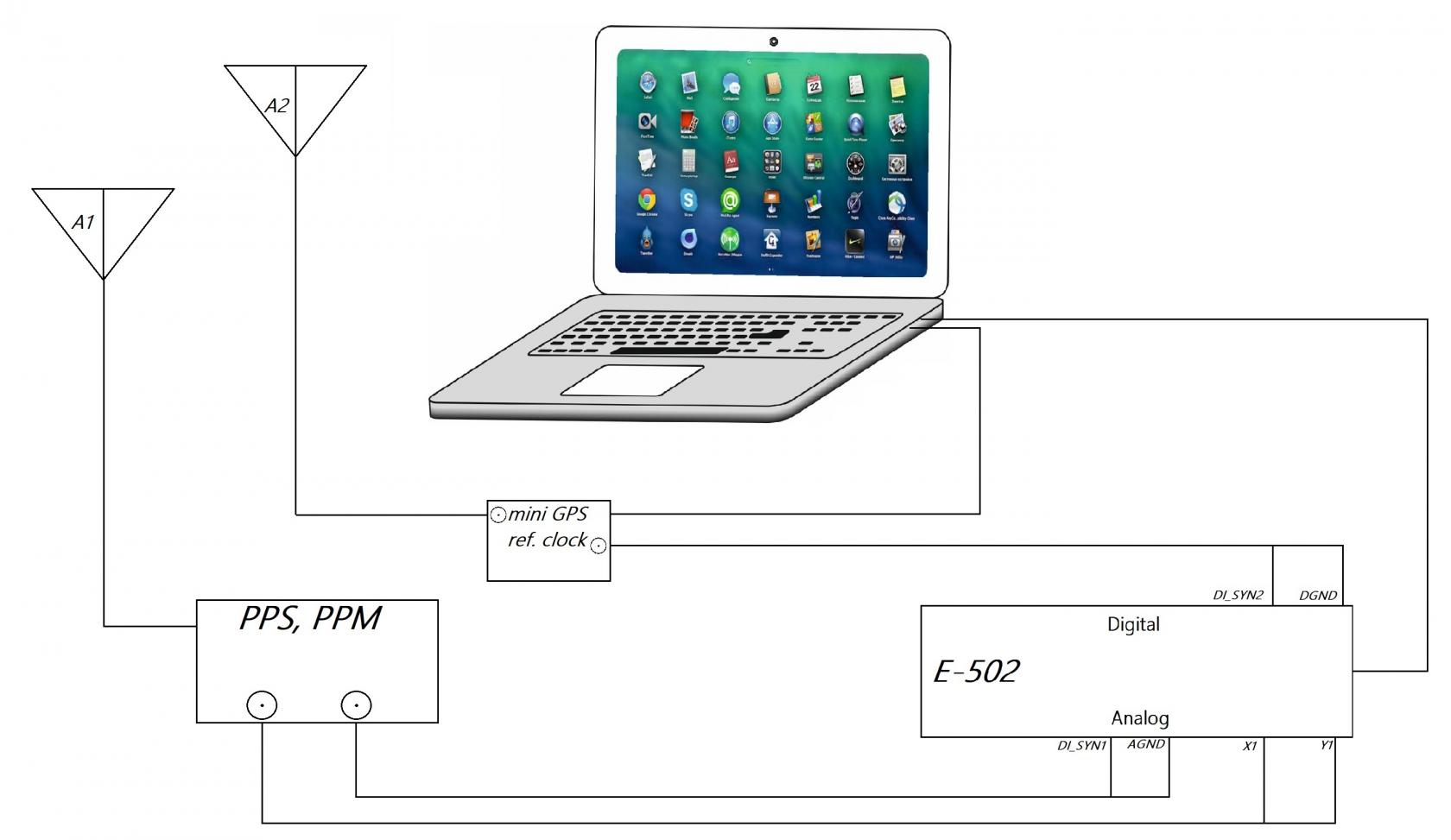

Рис.1. Блок-схема
https://www.lcard.ru/forums/img/members … nnykh.jpeg

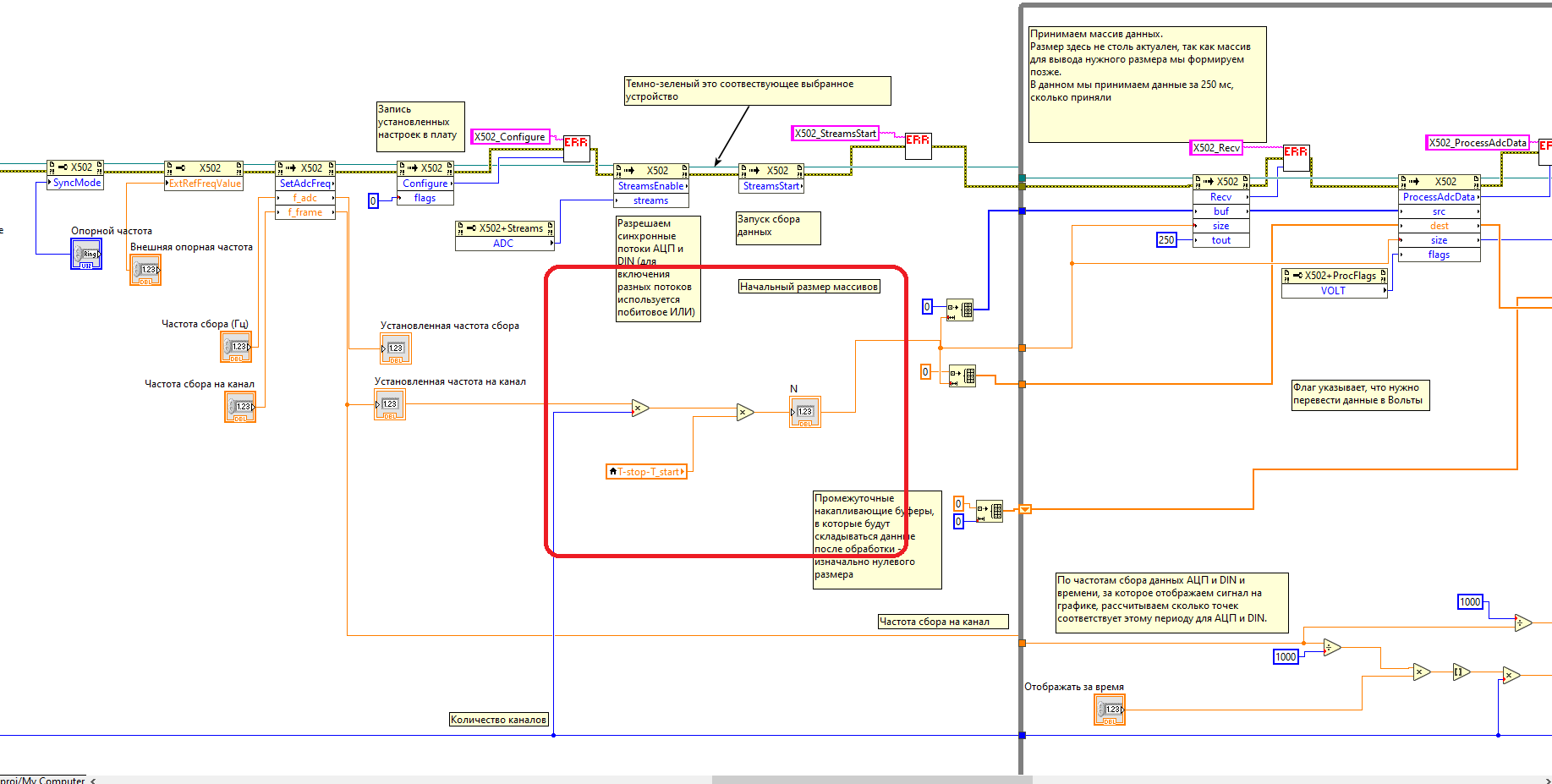

Начал изменять программу, предложенную в качестве примера.
Было добавлено:
Убрал все, что относилось снятие данных с DIN.
Добавлена возможность выбирать источник опорной частоты, источник события старта и задавать время старта записи (T_start), время остановки записи(T_stop). Создан ВИ для проверки попадает ли системное время в  диапазон (T_start, T_stop), и если попадает в заданный интервал, то АЦП ждет сигнала PPM и начинает запись данных в файл формата TDMS. Так же этот ВИ формирует название файла исходя из даты и времени и останавливает запись файла.
Но этот  ВИ для стопа работает параллельно со снятием данных с АПЦ, что дает ошибку, время уползает…
Как я понимаю надо реализовывать остановку записи по количеству снятых точек или по кол-ву итераций? Кол-во итераций N=(T_stop-T_start)/T_отобр. Подскажите в правильном ли направлении мыслю? Или как лучше реализовать стоп?

Архив с прогой:
https://www.lcard.ru/forums/img/members … roject.rar

01.12.2022 11:52:04
#6

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,187

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Если честно не очень понял, что Вы хотите сделать.
Можете подробно описать:
- какие сигналы с какой частотой подаются на SYN1, SYN2 и X1/Y1 E-502
- какие настройки E-502 используются
- подробно пошагово алгоритм работы программы, что с чем сравниваете и чего хотите добится

01.12.2022 18:07:46
#7

Участник
Здесь с 04.10.2022
Сообщений: 4

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

Здравствуйте Алексей!
Согласно руководству по эксплуатации Е502, можно использовать внешний источник опорной частоты(с частотой 1.5 МГц). Как было написано выше в качестве источника опорной частоты используется Mini Precision GPS Reference Clock,подключеный к входу DI_SYN2.
В качестве источника события старта, был выбран вариант по сигналу с входа DI_SYN1. Сигналом является PPM сигнал(1/60 Гц).
На х1,y1 подключены сигналы PPS (1 Гц).
Настройки: SyncMode=DI_SYN2_RISE, SyncStartMode=DI_SYN1_RISE, DigInPullup=DI_SYN1.
Как реализовать остановку записи/отображения данных? Если изначально T_start и T_stop мы задаем.

02.12.2022 13:39:03
#8

Сотрудник "Л Кард"
Здесь с 17.04.2014
Сообщений: 1,187

Re: E-502, запуск старта измерений по PPM сигналу с внешнего устройства

1. если нужно запустить запуск во время T_start от внешнего PPM, то команду StreamStarts нужно выполнить заранее (после начала предыдущей минуты), чтобы к моменту нужной метки PPM (но после предыдущей) модуль уже был запущен в режиме старта от PPM
2. Аппаратного останова сбора по времени или числу отсчетов в модуле нет, но его можно реализовать программно. Вы исходя из  заданных настроек частоты АЦП/частоты вычисляете количество отсчетов соответствующих разнице между Tstart и Tstop, и вызываете Recv с размерами, чтобы за раз или за несколько раз принять именно это количество отсчетов, после чего вызываете StreamsStop() (N = количество каналов в кадре * частота кадра * (Tstop - Tstart), где разница Tstart и Tstop в секундах, а частота в Гц) . Выполнение останова потребует время и будет с задержкой, но если у Вас запуск от минутной метки, то вряд ли это может иметь значение, даже если сбор нужно запустить на следующей минуте время останова и перезапуска будет намного меньше.
3. Также если Вы используете внешнюю опорную частоту синхронизации, то для корректного расчета настроек частоты АЦП до вызова функции настройки частоты АЦП (X502_SetAdcFreq()) нужно вызывать X502_SetExtRefFreqValue(), указав частоту Вашего внешнего сигнала (также X502_SetSyncMode() должна быть вызвана до X502_SetAdcFreq()).
4. Надо учитывать, что эти отсчеты на аппаратном уровне снимаются по заданному сигналу и соответствуют моменту указанных фронтов сигнала. Но в ПК они конечно же придут с задержкой передачи и реакции Windows, которая не является системой реального времени. Поэтому время выполнения функции Recv не соответствует времени, к которому реально относятся отсчеты.
5. Также вопрос синхронизации времени самого ПК, синхронизированно ли оно с GPS и если да, по какому интерфейсу и с какой точностью, т.к. в любом случае исто программно за счет задержек передачи и Windows будут расхождения.

По поводу того,  какие именно времена Вы с чем сравниваете, время чего у Вас уползает, какой порядок расхождения и т.д., я честно говоря по первому сообщению не понял и во втором также Вы не раскрыли этот вопрос.
