10.01.2018 12:27:22
#26

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

Mikhail43 пишет:

Однако, не понимаю, при измерении температура будет более менее статическая (комнатная), почему это должно вносить существенные погрешности в измерение?

- Статическое значение температуры известно или выдерживается с какой точностью (в течение сеанса измерения)?
- Вы задаёте вопрос про погрешность измерения статической или динамической тензометрии? (объяснение терминов я давал выше, о влиянии  плохой термостабильности датчика я писал выше).
Можете не отвечать на эти вопросы, тогда считаем, что "клиента точность устраивает".  Тогда я Вам обещаю про точность и погрешность не спрашивать и данные вопросы не обсуждать.

Mikhail43 пишет:

К сожалению, приобретен он китайский -  ссылка

- Можете ли дать ссылку на англоязычную страницу без непотребного машинного перевода на русский?
- Из этикетки  датчика следуют его марка и производитель?
- Тестером на мегаомах прозвоните выводы датчика относительно корпуса. Выводы изолированы от корпуса?

По поводу источника питания (ИП):
- ИП  (5 V) для поворотного датчика и тензомоста будет общий? Располагаться ИП будет на стороне ноутбука или датчиков?
- Источник питания и ноутбук будете питать от сети ~220 V или от аккумуляторов?
- Сообщите марку (модель) ИП, если определились.

Отредактировано Гарманов Александр (10.01.2018 13:02:22)

10.01.2018 15:01:28
#27

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Гарманов Александр пишет:

- Статическое значение температуры известно или выдерживается с какой точностью (в течение сеанса измерения)?

Вынужденный нагрев не осуществляется. В комнате температура более менее постоянна. Открытие окон и т.д. само собой не подразумевается при измерениях

Гарманов Александр пишет:

- Вы задаёте вопрос про погрешность измерения статической или динамической тензометрии? (объяснение терминов я давал выше, о влиянии  плохой термостабильности датчика я писал выше).

Просто мое мнение, температура, в данном случае, не должна внести погрешности в процесс измерения.

Гарманов Александр пишет:

- Можете ли дать ссылку на англоязычную страницу без непотребного машинного перевода на русский?
- Из этикетки  датчика следуют его марка и производитель?
- Тестером на мегаомах прозвоните выводы датчика относительно корпуса. Выводы изолированы от корпуса?

Чуть погодя посмотрю сам датчик, сейчас не у меня на руках он. Выводы изолированы.

Гарманов Александр пишет:

- ИП  (5 V) для поворотного датчика и тензомоста будет общий? Располагаться ИП будет на стороне ноутбука или датчиков?

Планируется общий. Расположение на стороне датчиков (разрывной машины).

Гарманов Александр пишет:

Источник питания и ноутбук будете питать от сети ~220 V или от аккумуляторов?

Питание от сети. Для проверки можно временно и от аккумуляторов попробовать.

Гарманов Александр пишет:

- Сообщите марку (модель) ИП, если определились.

На данный момент используется питание от старого русского источника. По качеству питания наши электрики говорили, хороший ИП. Марку посмотрю. скажу.


Попытаюсь сейчас все найти, но не уверен, что люди на месте

10.01.2018 15:18:58
#28

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Датчик марка P3022-V1-CW360
Пока простенький тестер на руках (предел 2МОм) - ничего не показал.
Ссылка на нерусь https://wholesaler.alibaba.com/product- … 24345.html
Изоляция на корпус хорошая, чуть снял изоляции - тоже не пробивает

По блоку питания пока нет на месте людей. Одним из электронщиков было предложено взять обычный блок от зарядки телефона + поставить стабилизатор напряжения (у нас схемки таких продаются от 150 руб.)

10.01.2018 15:42:03
#29

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

@ Mikhail43, больше вопросов у меня к Вам нет. Обещанную подробную схему подключения вашего оборудования выложу сегодня-завтра.

10.01.2018 16:00:15
#30

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Спасибо большое

10.01.2018 19:52:39
#31

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

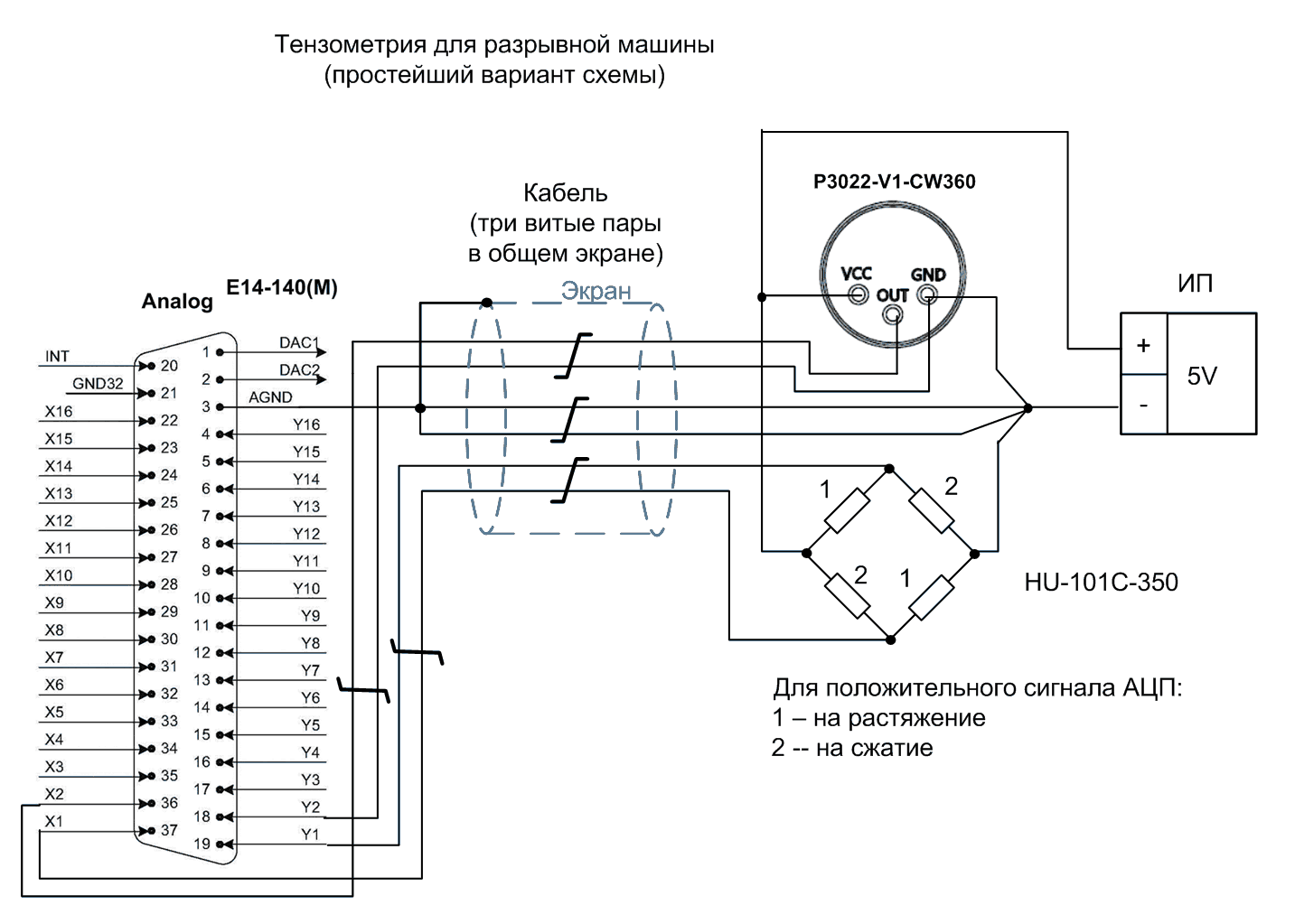

Примечания:
1. Программные настройки
- Режим дифференциальный.
- 2 канала измерения.
- Канал 1: Поддиапазон +-0,15 В или +-0,5 В.
- Канал 2: Поддиапазон +-10 В.
- Рекомендуемая частота АЦП:  20 - 50 кГц.
2. Для повышения качества оцифровки применить программный ФНЧ с частотой среза 20-40 Гц и прореживание.
3. Если применять ИП с питанием от сети ~220, то должен быть применён линейный стабилизированный ИП, крайне желательно с сетевым фильтром, имеющим точку заземления. Выход ИП должен быть изолированным. Применять ИП с наименьшей ёмкостью выходной цепи относительно земли. В идеале применить аккумуляторный линейный ИП со стабилизированным выходным напряжением.
4. Цепи заземления ИП, блока питания ноутбука должны быть соединены в одну точку заземления. ИП и  блок питания ноутбука должны быть запитаны от одной фазы сети ~220 V.
5. На схеме отражена необходима топология соединений проводников (при монтаже данную топологию сохранить).

10.01.2018 21:29:26
#32

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Гарманов Александр пишет:

Гарманов Александр

Прямым текстом скажу: что с меня? smile

Спасибо огромное за схему, примерно так и думал соединять. За примечания отдельное спасибо! Не подумал про сжатие - предложение отличное. Машина как раз универсальная.

Только все смогу испытать чуть позже, т.к. начало учебного года...

10.01.2018 23:09:50
#33

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

Mikhail43 пишет:

Прямым текстом скажу: что с меня? smile

Прямым текстом отвечу, что, если достигнете практически значимых результатов по применению этой "адской машины" совместно с E14-140,  то вышлите на support@lcard.ru (в теме укажите: Гарманову А. для портфолио)  фото и краткое описание данного технического решения для рассмотрения возможности публикации этого материала в нашем разделе ОБОРУДОВАНИЕ L-CARD В ПРОЕКТАХ. Ссылки на авторов и организацию, как всегда, сохраним.
Добавлю, что практические результаты тензометрии с тензодатчиками высокой чувствительности описаны в литературе очень слабо, поэтому данный результат, в случае успеха, будет интересен многим.

Mikhail43 пишет:

Не подумал про сжатие - предложение отличное. Машина как раз универсальная.

Если все детали конструкции в зоне контроля деформации  работают только на растяжение, то тензодатчики 1 будут активными (они должны быть расположены вдоль оси растяжения), а тензодатчики 2 нужно расположить перпендикулярно оси растяжения (тогда они будут выполнять роль термокомпенсирующих).  При сжатии та же система будет работать, только изменится знак измеряемой величины в канале 1 АЦП.

Успехов!

11.01.2018 07:47:59
#34

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Гарманов Александр пишет:

если достигнете практически значимых результатов по применению этой "адской машины" совместно с E14-140,  то вышлите на support@lcard.ru

Спасибо еще раз. Вышлю результат в любом случае. Может где то еще внесу коррективы

28.02.2018 13:10:07
#35

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

По работе данной схемы: купил и дождался таки усилитель с алиэкспресса. Вроде все работает - пока подключен один сигнал. Когда окончательно все доделаю - как и обещал выложу.

Вопросик по питанию с АЦП. В описании написано для питания подключить AGND и DAC1 или 2. Но трогаю обычным вольтметром - питания 0. Есть какие то настройки по АЦП или опять не туда ушел?

28.02.2018 13:43:33
#36

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

В каком описании?
По поводу джамперов конфигурации напряжения питания на контактах E14-140М и допустимые токи нагрузки -  см. в Руководстве пользователя.

28.02.2018 15:34:14
#37

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Оу. Джамперы перенастраивать не буду. Изначально АЦП используется в другой установке.

Описание это у вас на сайте в примерах подключения п. 7.1

28.02.2018 15:53:33
#38

Инженер-электронщик
Откуда: "Л Кард"
Здесь с 21.04.2014
Сообщений: 4,597

Re: Прошу помощи с подключением

Mikhail43 пишет:

...Вопросик по питанию с АЦП. В описании написано для питания подключить AGND и DAC1 или 2. Но трогаю обычным вольтметром - питания 0. Есть какие то настройки по АЦП или опять не туда ушел?

1. В описании http://www.lcard.ru/download/e14-140_conn_examples.pdf п.7.1 не написано "для питания подключить". На этой картинке показана цепь нагрузки достаточно слаботокового ЦАП, который можно использовать для питания внешних узлов, если речь идёт о токах - несколько миллиампер.
2. Судя по Вашему ответу http://www.lcard.ru/forums/viewtopic.ph … 371#p62371 ,
у Вас на руках E14-140-M (без ЦАП),  а не E14-140-M-D (с ЦАП).

01.03.2018 08:04:27
#39

Участник
Здесь с 15.03.2016
Сообщений: 25

Re: Прошу помощи с подключением

Понял. Спасибо
