#1 Re: Техническая поддержка » LTR51 с входным сигналом 25мВ. » 17.08.2022 13:21:32

насколько изучил руководство ТПР-17-3-1 преобразователь расхода турбинный , там написано что диапазон 25мВ это амплитуда, теоретически получается пик. Да установил джампера X3, X4 и генератором задавал. LTR видит частоту где-то начиная от 20Гц до 500 Гц, так что все нормально. Пороги не трогал

#2 Техническая поддержка » LTR51 с входным сигналом 25мВ. » 15.08.2022 18:06:50

kinguf
Ответов: 3

1. Насколько мало может быть напряжение на входных частотных сигналах?
2. Задаю генератором сигнал 25мВ 500Гц в программе LTR51_metr показания возникают только при увеличении напряжения до 48мВ. Но необходим диапазон именно от 25мВ до 50мВ. Это можно как-то исправить?
3.Перемычки на плате X3 X4 не установлены. Читал и так и не понял как влияют эти перемычки на измерения. Написано задают границы порогов. Если границы сейчас от-10 до 10, то где посмотреть сами пороги?

#3 Re: Техническая поддержка » вопрос по ОПС » 29.07.2022 09:28:54

как временное решение у нас, это совместная работа программы LTR51_metr(опрос модулей 51) и  ОПС Лекард (опрос всех остальных модулей). Вроде они могут работать одновременно.

#4 Re: Техническая поддержка » вопрос по ОПС » 28.07.2022 23:28:27

турбинные расходомеры ТПР с выходом (500±50) Гц, 25 – 50 мВ

#5 Re: Техническая поддержка » вопрос по ОПС » 28.07.2022 21:32:29

в новой версии появились галочки и заработало. Осталось только сделать поддержку карт 51. Но как я понял это уже сложнее и не так скоро будет.

#6 Техническая поддержка » вопрос по ОПС » 27.07.2022 17:22:15

kinguf
Ответов: 5

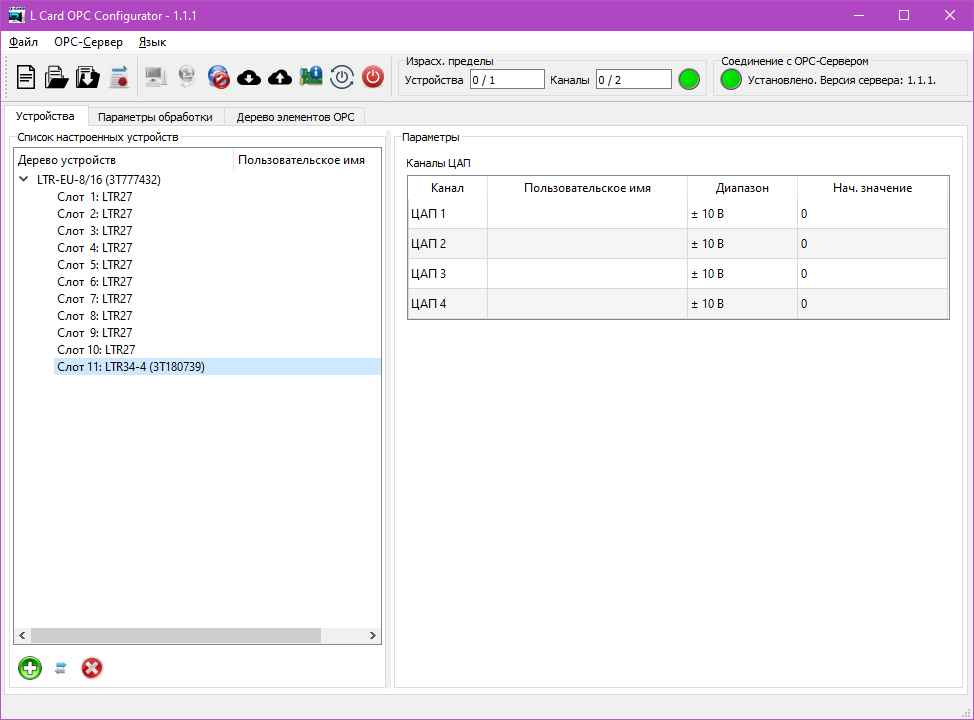

не могу понять как настроить lcard-opc модуль LTR34-4. Нельзя никак выбрать каналы ЦАП в меню и в дереве элементов они не генерируются

#7 Re: Техническая поддержка » "Перестали видеться модули в старших 8 слотах крейта" » 27.07.2022 11:14:52

все починилось и заработало.
что делал: поменял слоты 11 и 13 между собой. перезагрузка. в LTRManager подключение по usb и изменение связи на usb. перезагрузка. подключение по usb и изменение связи на Ethernet. перезагрузка. подключение по Ethernet.
шкаф и модули фактически никуда еще не подключены, как это могло восстановить связь непонятно.

#8 Техническая поддержка » "Перестали видеться модули в старших 8 слотах крейта" » 26.07.2022 20:35:05

kinguf
Ответов: 3

Windows 10, крейт  LTR-EU-16-1 настроил и подключил через Ethernet чтобы опрашивать по OPC
через день заметил что отвалились слоты с 9 по 13

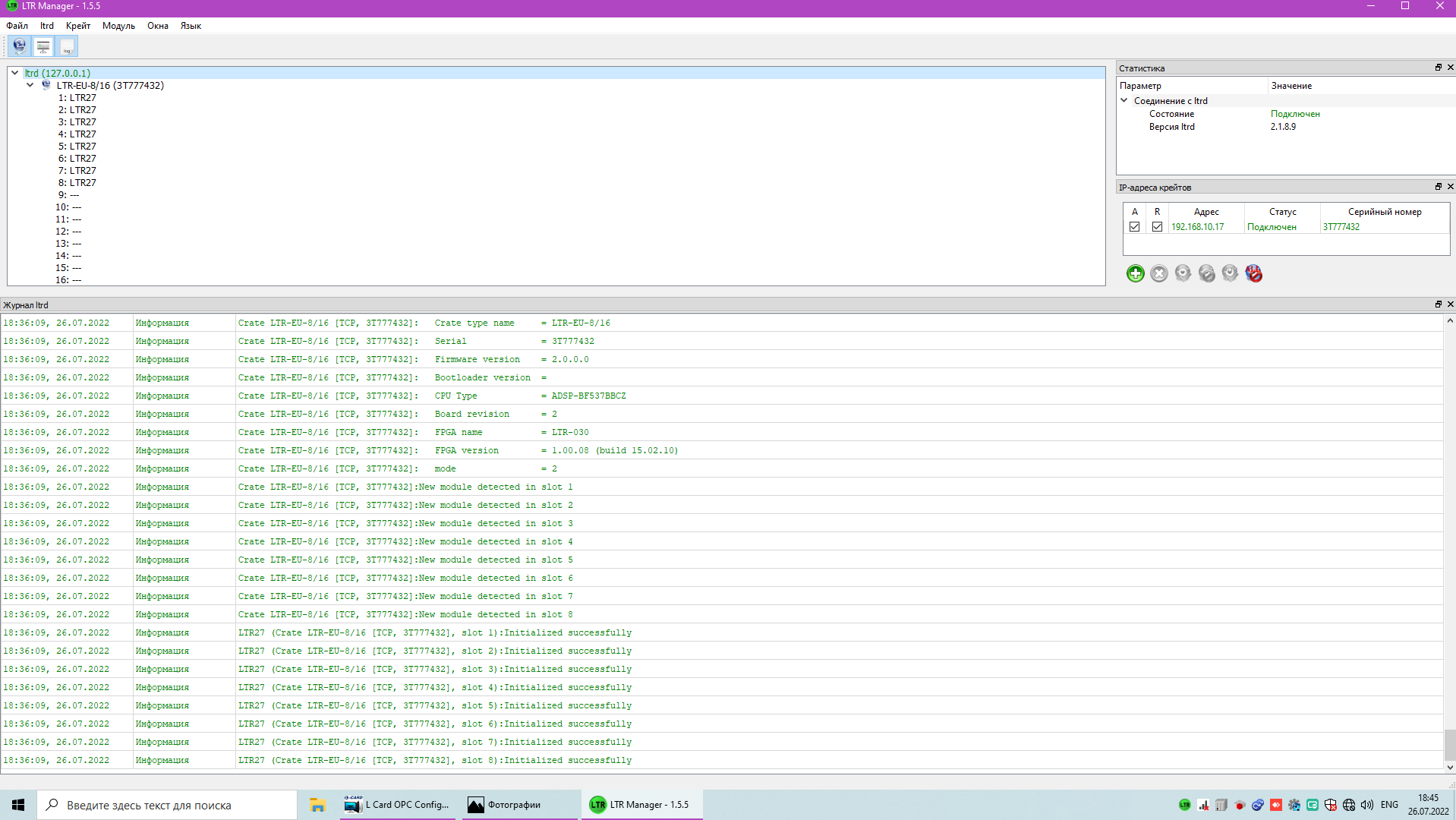

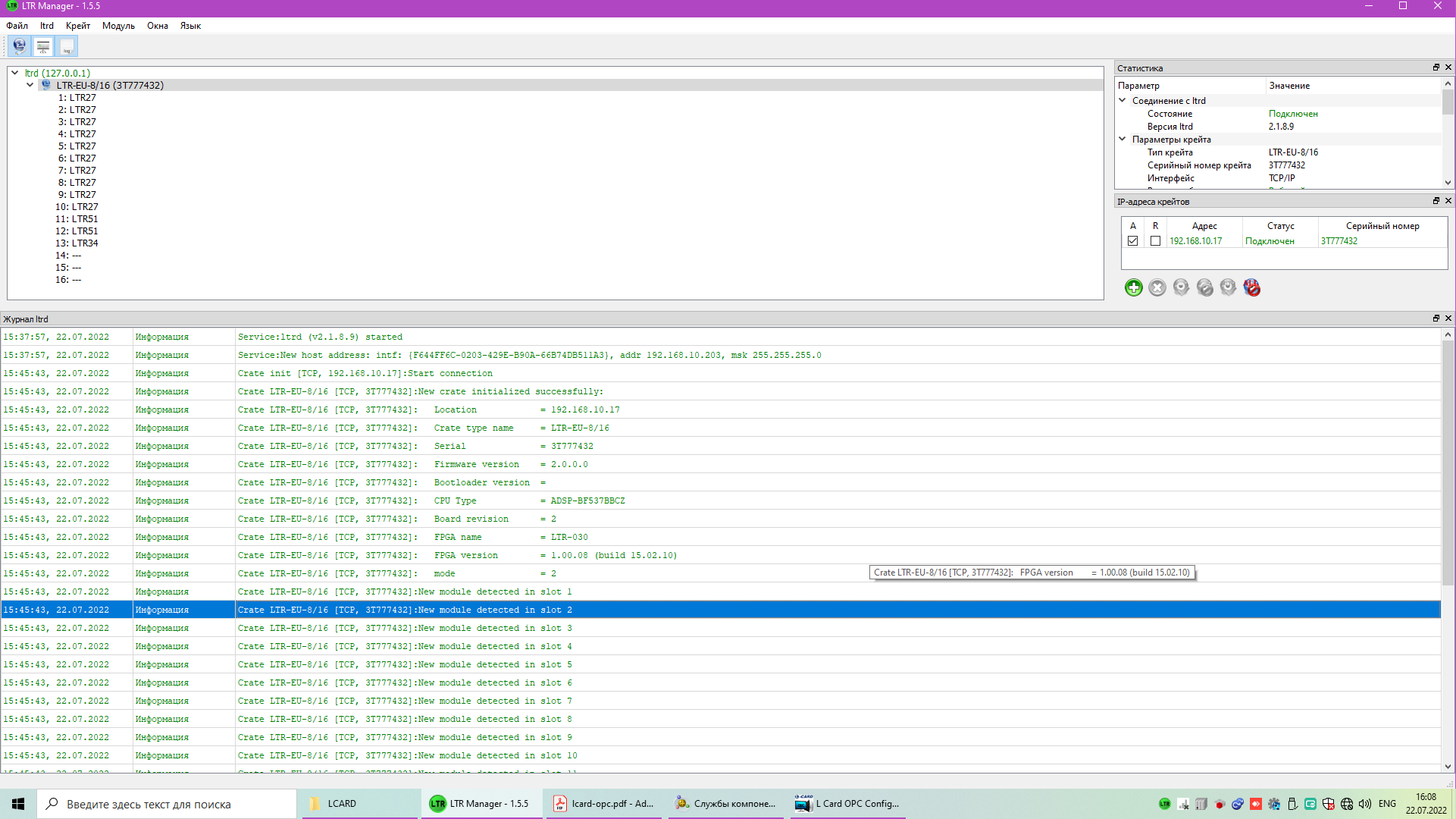

сделал два скриншота, до и после проблемы
все что делал за это время:
- установил новую версию lcard-opc и протестировал калибратором 1 канал в 1 слоте 4-20мА. Канал показывал данные в опс нормально.
- К Слотам и каналам больше ничего не подключал.
- На компьютере делал конфигурацию других Ethernet устройств
- Работал в Codesys
что
до
после

куда смотреть чтобы исправить сие непотребство?

#10 Re: Техническая поддержка » настройка windows для работы opc lecard » 26.07.2022 11:02:06

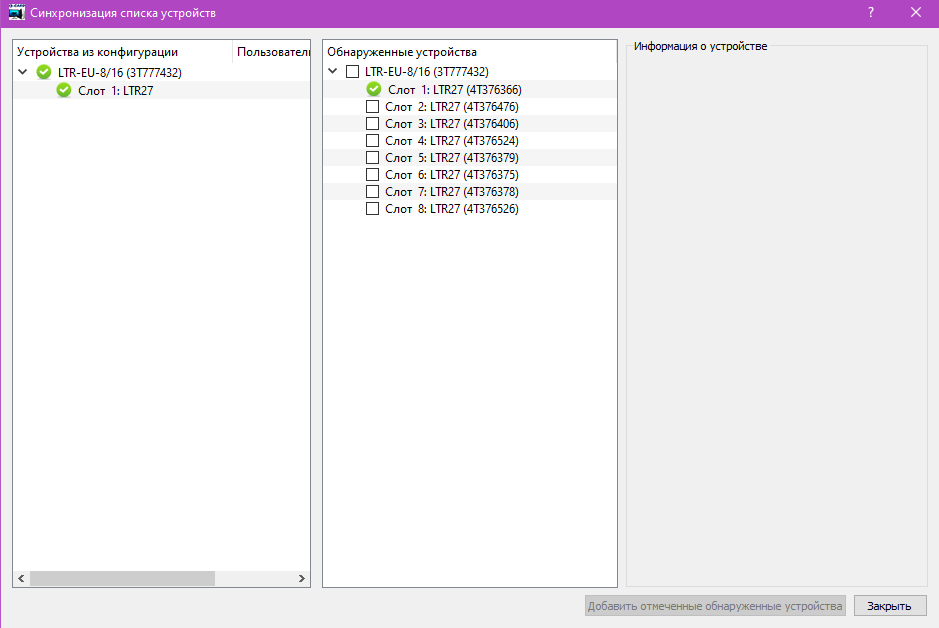

только появилась другая проблема . пропали из LTR Manager модули 34, 51, 51. а 27 видны

#13 Техническая поддержка » настройка windows для работы opc lecard » 25.07.2022 08:38:26

kinguf
Ответов: 8

1.Установил с сайта программы и драйвера
2.Настроил и подключил через Ethernet  крейт LTR-EU-8/16
3.через LTR Manager крейт видно
4.насроил в opc два канала
5.настроил виндоус согласно рекомендациям lcard-opc.pdf пункты 2.2 Настройка прав локального доступа. 2.3.3 Брандмауер Windows
все на одной машине.

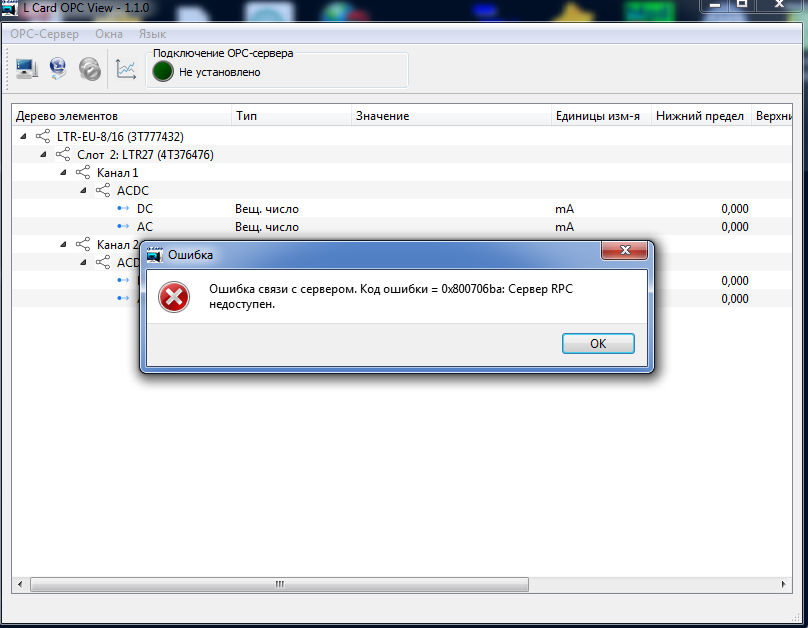

не работает клиент, не подключается к серверу, ошибка скрин прилагаю. со стороннего клиента тоже не подключается. пробовал матрикон эксплорер.
помогите разобраться что еще может мешать подключению?
