L-780, поправочные коэффициенты

Добрый день!

Поиск и чтение доков и исходных текстов ничего не даёт, и я надеюсь, что на форуме мне помогут правильно задать поправочные (они же калибровочные) коэффициенты.

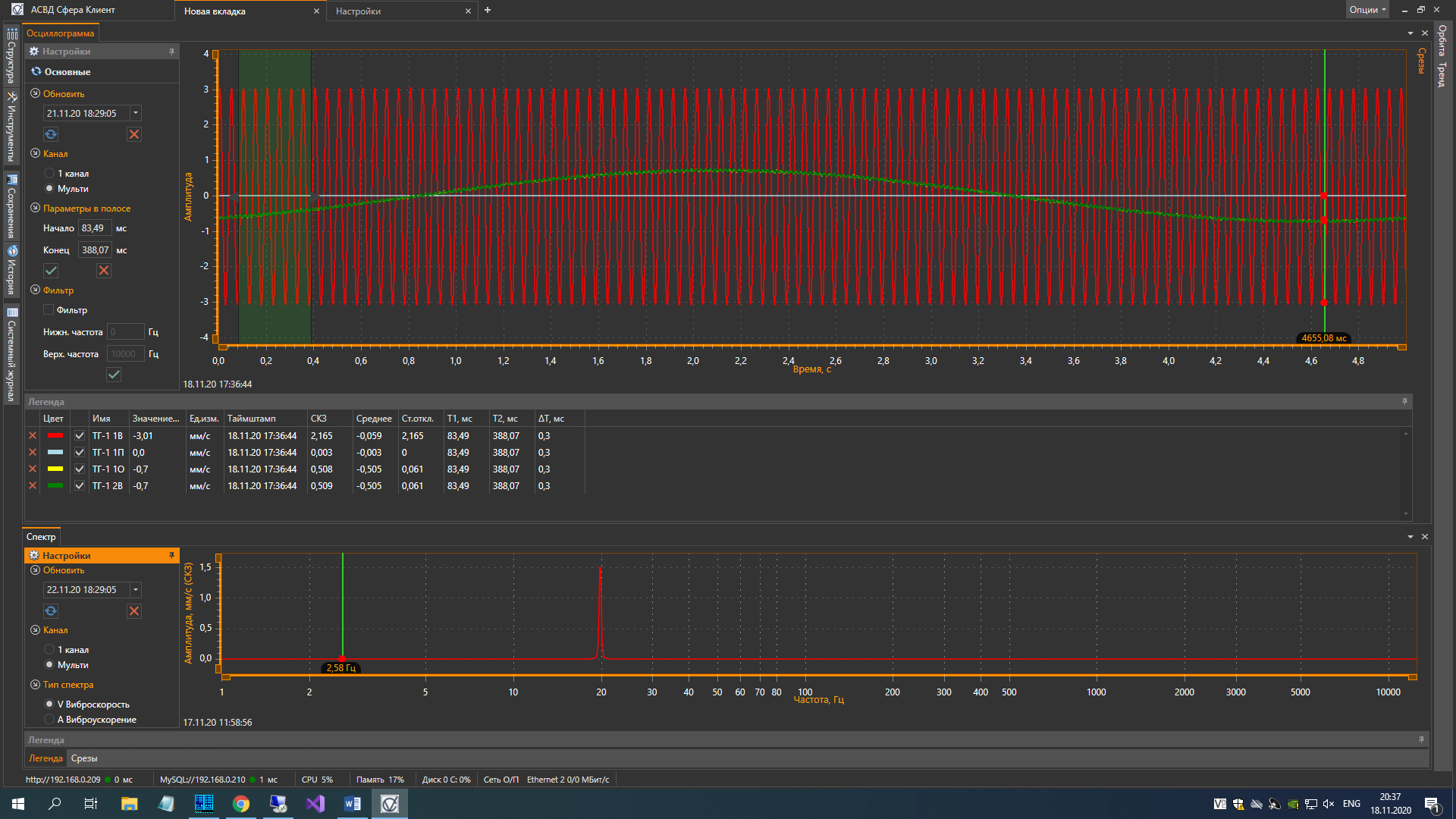

Драйвер работает, прочитать АЦП удалось (в программе созданы два потока, семафоры через «compare and exchange» и так далее), вот так это всё выглядит, но значение в вольтах, полученное от карты, не совпадает со значением от генератора, и сейчас я его умножаю и складываю с двумя коэффициентами, задаваемыми вручную.

Карта L-780 присылает две пары по четыре коэффициента:

    PLATA_DESCR_U Description = {0};
    Device->ReadPlataDescr (&Description);

    printf (".......... SerNum       %s\n", Description.t1.SerNum);
    printf (".......... BrdName      %s\n", Description.t1.BrdName);
    printf (".......... IsDacPresent %d\n", Description.t1.IsDacPresent);
    printf (".......... Quartz       %d\n", Description.t1.Quartz);

    printf (".......... KoefADC,     %f %f %f %f\n", (FLOAT) Description.t1.KoefADC[0] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[1] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[2] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[3] / 65535);
    printf (".......... KoefADC,     %f %f %f %f\n", (FLOAT) Description.t1.KoefADC[4] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[5] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[6] / 65535,
                                                     (FLOAT) Description.t1.KoefADC[7] / 65535);

Программа переносит их во внутреннюю структуру данных:

    struct _ADC_RATIOS
    {
      FLOAT Shift_from_zero[LC_MAX_ADC_RATIO_FACTORS];
      FLOAT Scale[LC_MAX_ADC_RATIO_FACTORS];
    } ADC_ratios = {0};

И при этом они делятся на 65535, чтобы получить числа с точкой:

    for (ULONG Counter = 0; Counter < LC_MAX_ADC_RATIO_FACTORS; Counter ++)
    {
      ADC_ratios.Shift_from_zero[Counter] = (FLOAT) Description.t1.KoefADC[Counter] / 65535;
      ADC_ratios.Scale[Counter] = (FLOAT) Description.t1.KoefADC[Counter + 4] / 65535;
    }

А затем она умножает и складывает первые два из них с каждым значением с АЦП, вот так:

    FLOAT CorrectValue (LC_QUEUE_RECORD_VALUE_TYPE Value, ULONG Channel_number)
    {
      ULONG Index = 0;

      FLOAT Scale = ADC_ratios.Scale[Index] * 2;
      FLOAT Shift_from_zero = ADC_ratios.Shift_from_zero[Index];

      FLOAT Corrected_value = (Value + Shift_from_zero) * Scale;

      FLOAT Voltage = (Corrected_value * LC_ADC_VOLTAGE_RANGE) / LC_ADC_STEPS;

      return Voltage;
    }

Так получается значение в вольтах, близкое к тому, что идёт от генератора, но мне приходится добавлять к нему ещё 0.20, чтобы получить более-менее точное значение.

Вопросов два:
1) Почему поправочных коэффициентов четыре, когда каналов АЦП в 4 и 8 раз больше (в дифф. режиме и с общей землёй),
2) Как их применить, чтобы получить значение в вольтах? Что с чем сложить и что на что домножить. Примеры уже посмотрел...
21.02.2021 01:26:04
#2

Участник
Здесь с 21.02.2021
Сообщений: 2

Re: L-780, поправочные коэффициенты

Ещё две константы:

    #define LC_ADC_STEPS 8000
    #define LC_ADC_VOLTAGE_RANGE 5.00
21.02.2021 10:34:37
#3

Участник
Здесь с 20.10.2020
Сообщений: 32

Re: L-780, поправочные коэффициенты

А просто вызвать EnableCorrection(); ?
коэф. такое количество тк они не на канал а на диапазон измерения.
подробно про все это должно быть в руководстве программиста.
