FAQ: Допустимо ли при выборе оборудования обобщать требования по разнородным каналам измерения?

Нередко при выборе оборудования предпринимается попытка сформулировать универсальные требования к каналам АЦП, позволяющим осуществлять сбор данных от источников сигналов с разнородными электрическими свойствами. Эти источники сигналов требуют разных диапазонов измерения, различной полосы частот канала преобразователя и различной частоты преобразования  АЦП, различной точности измерения. Вопрос: Возможно ли при выборе оборудования сразу все эти требования обобщить, чтобы сформулировать требования к некому универсальному каналу измерения по совокупности всех требований, относящихся к разнородным каналам измерения?

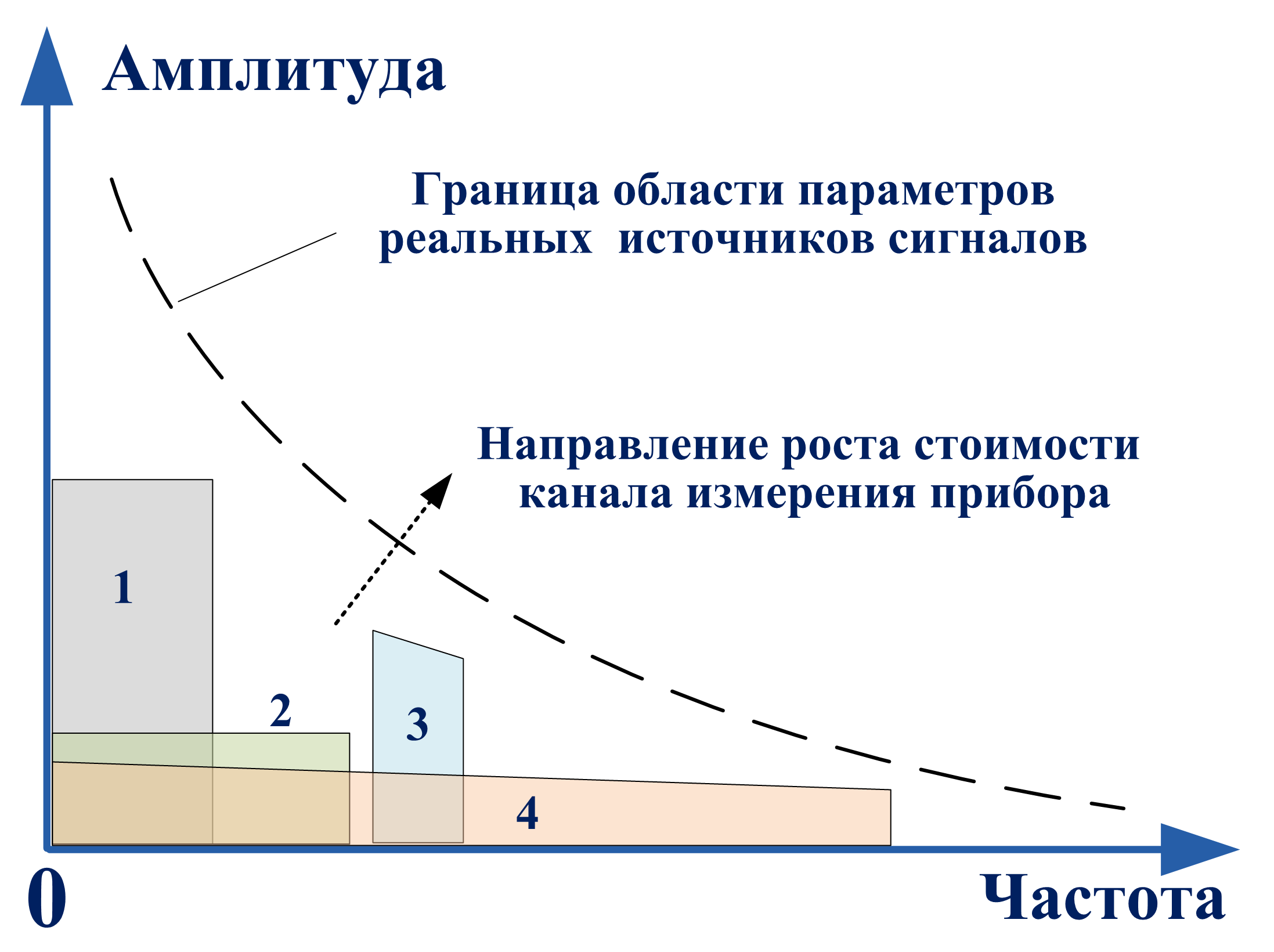

Ответ: Практика показывает, что такое обобщение сужает круг поиска измерительного оборудования (от любых производителей)  и кардинально увеличивает  стоимость аппаратуры.  На приведённом графике условно показаны области параметров "амплитуда-частота" для реального (физически реализуемого) низкочастотного высоковольтного  сигнала – 1,  для широкополосного низковольтного – 2, для сигнала с узкополосным частотным спектром  – 3, для сверхширокополосного сигнала – 4.  На графике границы областей параметров этих источников сигналов не пересекают условную границу области реальных источников сигналов. Cтоимость (техническая сложность) измерительного канала, позволяющего измерять эти сигналы, растёт по мере приближения к границе области параметров реальных источников сигналов.  Например, обобщение требований по диапазону измерения и по полосе частот к каналу измерения сигналов с областями 1 и 4 на графике может привести даже к абсурдному (не реализуемому) сочетанию технических требований к каналу измерения. На графике не показано, что рост стоимости канала измерения также может происходить по мере приближения к сверхмалым амплитудам измеряемых сигналов. Стоимость канала измерения также резко зависит от погрешности измерения, динамического диапазона и других сочетаний специфических требований к конкретной задаче измерения.

Техподдержка “Л Кард” рекомендует в процессе выбора оборудования при формулировании требований к каналам измерения всегда указывать независимые требования для разных источников сигналов (диапазон измерения, полоса частот, точность измерения и т.д.). – Тогда возникнет множественность выбора: характеристики какого измерительного канала соответствуют характеристикам каких источников сигналов.


С данной темой связаны следующие статьи:



Перейти к другим статьям FAQ       Cтатья создана:25.07.2015
Последняя редакция:21.08.2017
