Мобильный диагностический комплекс анализа технологических процессов обработки на металлорежущих станках

Внедрение: 2013 г.

Специалисты МГТУ «СТАНКИН» выбрали крейтовую систему LTR для построения мобильного диагностического комплекса анализа технологических процессов обработки деталей на металлорежущих станках, особо отметив (в статье [1]) следующие достоинства LTR:

  • модульный принцип построения;
  • расширение как за счет добавления новых устройств в сети, так и за счет добавления новых модулей;
  • большое количество специализированных модулей;
  • несколько вариантов исполнения с разными габаритами;
  • простой монтаж;
  • открытые исходные коды;
  • является сертифицируемым средством измерения (включена в Госреестр СИ).

Структурная схема комплекса приведена на рисунке 1.

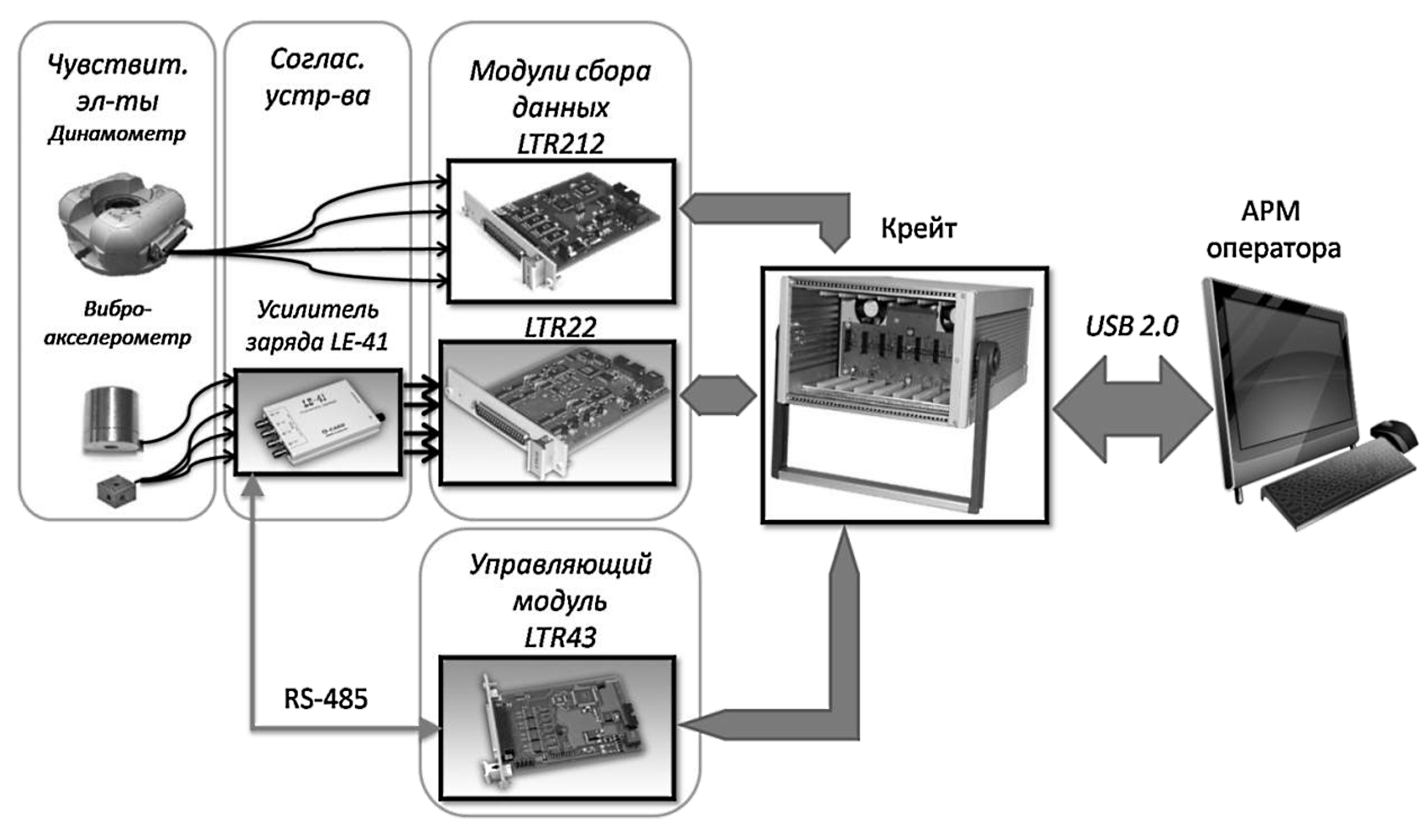

Рисунок 1. Структурная схема универсального мобильного диагностического комплекса (УМДК) на базе системы LTR в составе с модулями LTR212, LTR22, LTR43 и усилителем заряда LE-41.

Полоса частот пропускания и коэффициент передачи усилителя заряда управляются посредством модуля LTR43 через интерфейс RS-485.



На рисунке 2 показан вид главного окна специального программного обеспечения УМДК.

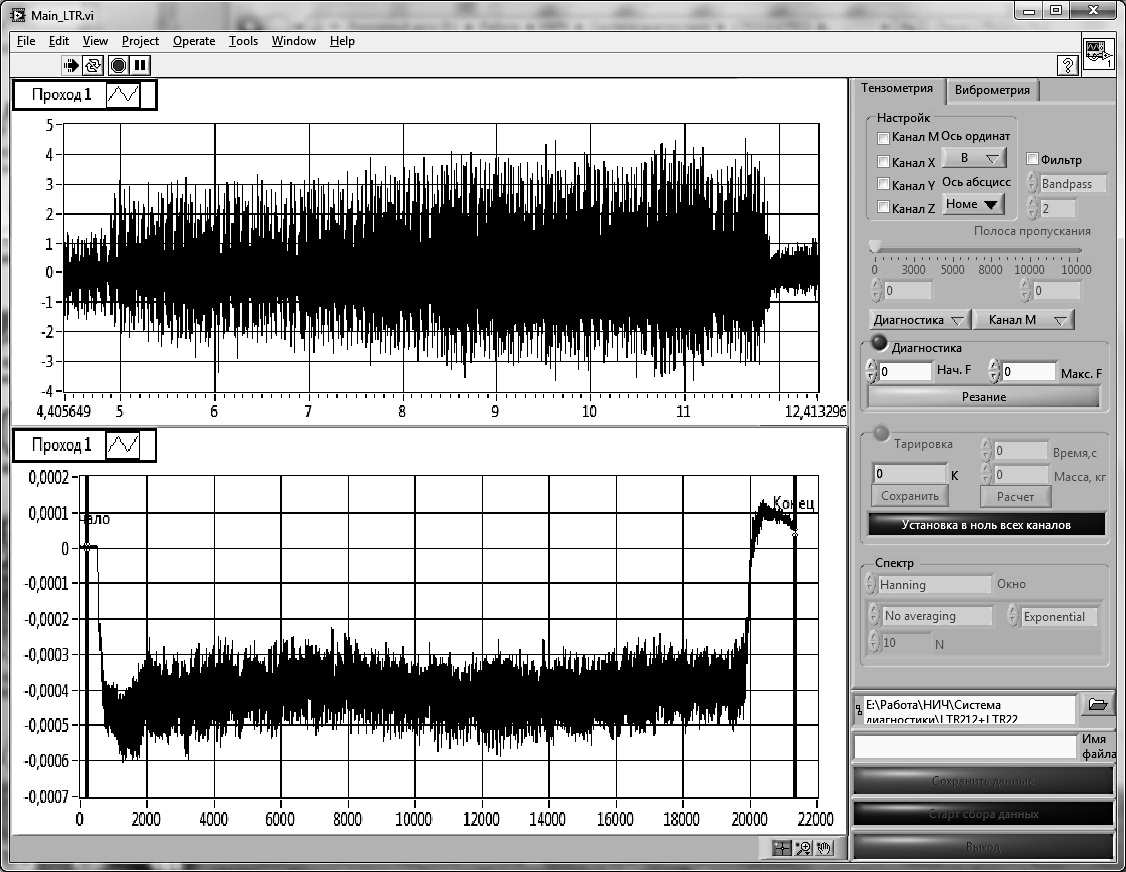

Рисунок 2. Главное окно специального программного обеспечения (СПО) верхнего уровня.

С помощью УМДК проводились исследования различных технологических процессов: шлифование, торцевое и концевое фрезерование, твердое точение и т. п.



Источник:
Козочкин М.П., Порватов А.Н. Разработка переносного и интегрированного диагностического комплекса для анализа технологических процессов обработки деталей на металлорежущих станках // Приборы и системы. Управление, контроль, диагностика. – 2013. – № 2. – С . 18–24.


Разработчик: Козочкин М. П., Порватов А. Н. (Московский государственный технологический университет "Станкин")
