Установка поверочная коммунально-бытовых счетчиков газа

Внедрение: 2011 г.

Установка "Стандарт" предназначена для поверки и калибровки бытовых и коммерческих счетчиков газа различных типов отечественного и зарубежного производства с расходами от G1 до G65.

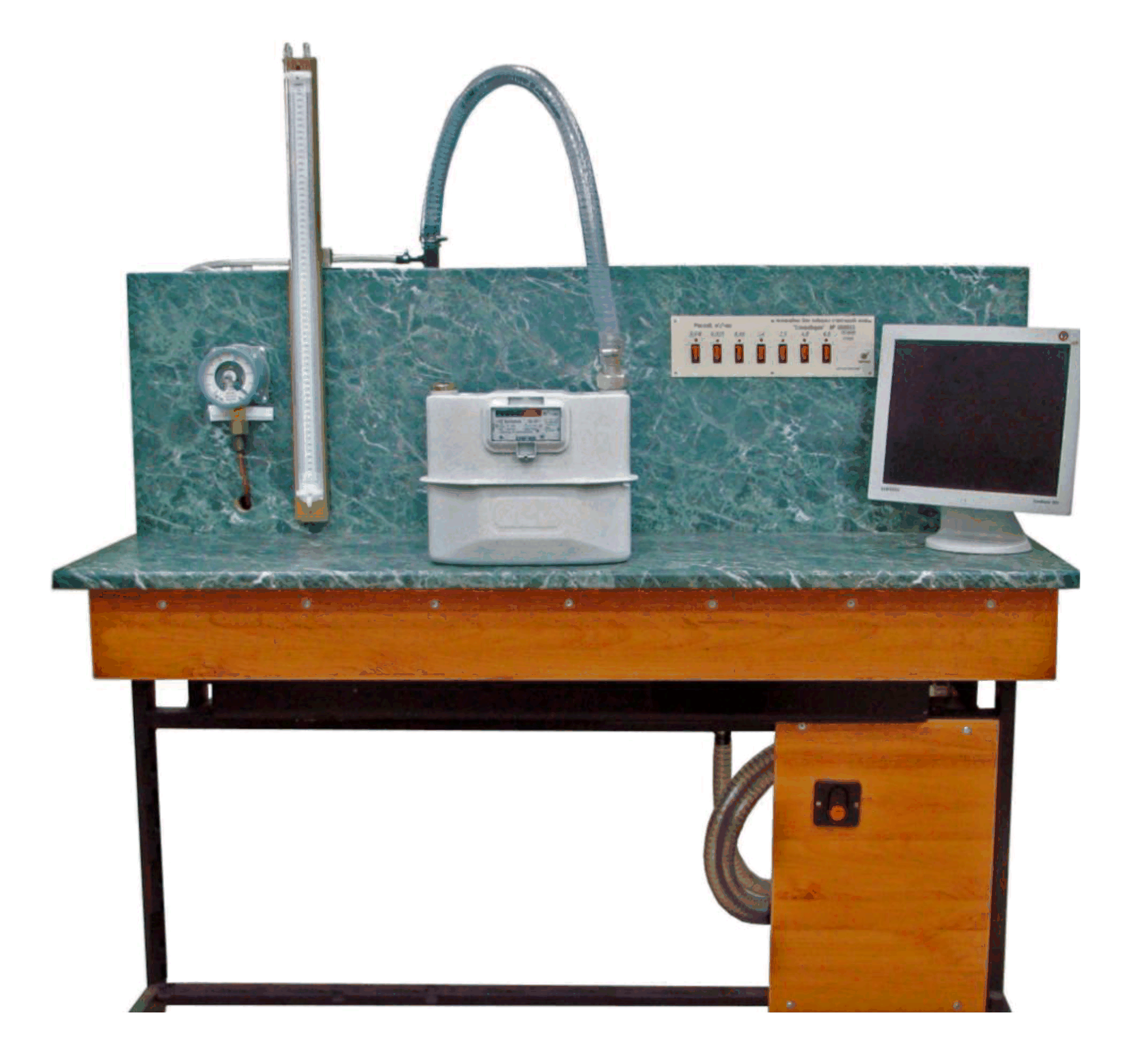

Общий вид установки поверочной "Стандарт"

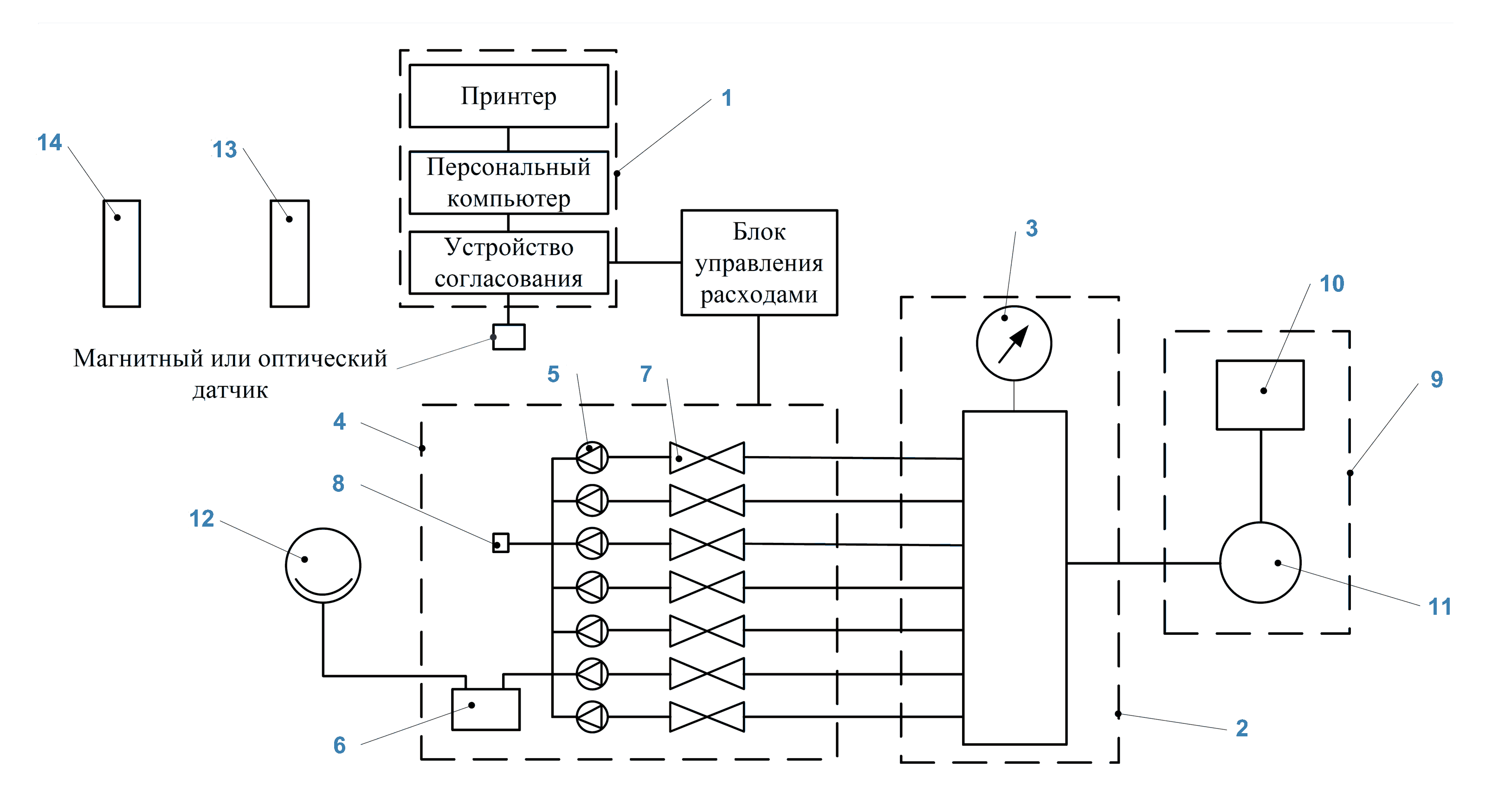

Схема установки поверочной "Стандарт"

1 – пульт управления с магнитным или оптическим датчиком; 2 – ресивер; 3 – вакуумметр; 4 – коллектор с критическими соплами; 5 – критические сопла; 6 – влагоуловитель; 7 – электромагнитные клапана; 8 – переходник для подсоединения счетчика; 9 – блок вакуумного насоса; 10 – пульт включения; 11 – вакуумный насос; 12 – мановакуумметр; 13 – термометр; 14 – психрометр.



Для автоматизированного измерения и ввода параметров с пульта управления используется устройство согласования, в состав которого входят Измерительная установка LTR и первичные преобразователи (датчики) для измерения параметров, необходимых для определения эталонного объема измеряемой среды.

Измерительная установка измеряет выходные сигналы первичных преобразователей (датчиков) и передаёт их в цифровом виде в компьютер, где они используются при проведении расчетов программным обеспечением «Стандарт».

В качестве первичных преобразователей (датчиков) используются герконы или оптические датчики (для измерения времени), а также датчики перепада давления, абсолютного давления, температуры, относительной влажности с выходами по току или напряжению.

Измерительная установка реализует также функцию управления блоком управления расходов в соответствии с заданной программой.


Разработчик: ООО ЭПО “Сигнал”
