Исследование остаточных напряжений при токарной обработке стали HSS‑5

Внедрение: 2019  г.

Целью данной статьи [1] является сравнительный анализ параметров остаточных напряжений в стали HSS‑5 после точения с изменением продольной подачи. В работе ставятся следующие задачи: расчет влияния подачи при токарной обработке на параметры остаточных напряжений, образующихся в поверхностном слое материала; сравнение результатов принципиально разных методов исследования остаточных напряжений.

Для определения остаточных напряжений в поверхностном слое при точении образцы типа «втулка» были изготовлены из высокопрочной нержавеющей стали HSS‑5 (см. рисунок 1).

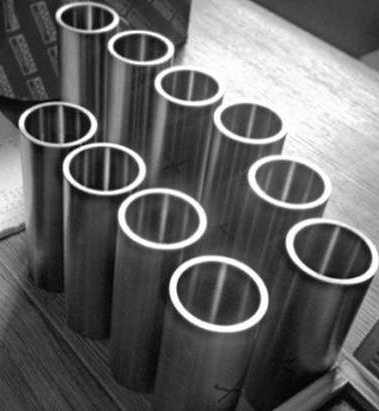

Рисунок 1. Образцы типа «втулка».



Образцы обрабатывались на токарном центре DMG NEF400: втулки крепились к центральной оправке гайкой. Оправка зажималась в трехкулачковом патроне токарного центра (см. рисунок 2).

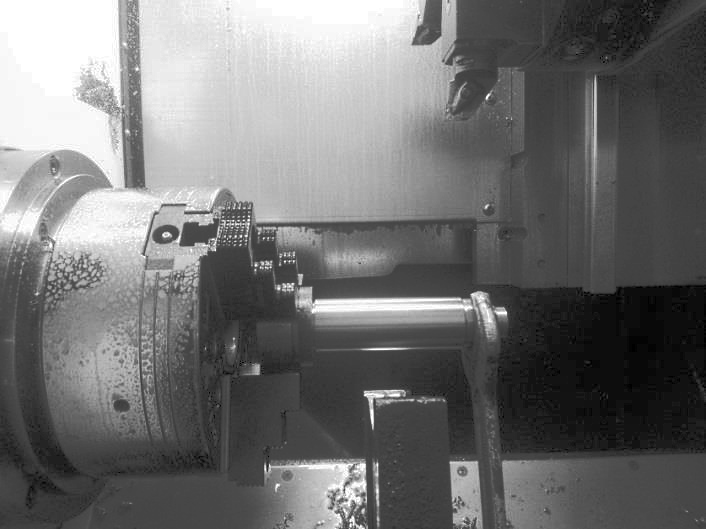

Рисунок 2. Образцы крепления втулки в токарном центре DMG NEF400.



Для реализации механического метода определение остаточных напряжений использовался исследовательский комплекс УДИОН‑2. При измерении остаточных напряжений в этой установке из испытуемых деталей вырезаются элементарные образцы (кольца и полосы), которые фиксируются в специальной приборной установке (рисунок 3). На этом устройстве установлены зажимы для фиксации элементарных образцов, а также тензодатчиков. При непрерывном химическом удалении слоев с поверхности образцов снимаются остаточные напряжения, что приводит к деформации (изгибу и кручению) исследуемых образцов. Деформация, в свою очередь, передается на тензодатчик через двуплечий рычаг.

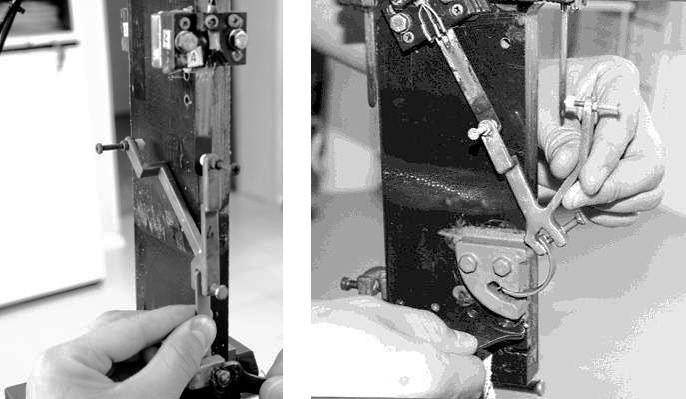

Рисунок 3. Установка элементарных образцов в устройство фиксации: полосы-образцы – слева; кольцевые образцы – справа.



Прием, визуализация, обработка и сохранение данных с тензодатчиков обеспечивается Установкой измерительной LTR‑EU‑2‑5 с предустановленными тензометрическими модулями LTR212 под управлением программного обеспечения ACTest. Информация с тензодатчиков формируется в виде массива кривых деформаций и отображается в режиме реального времени (рисунок 4).

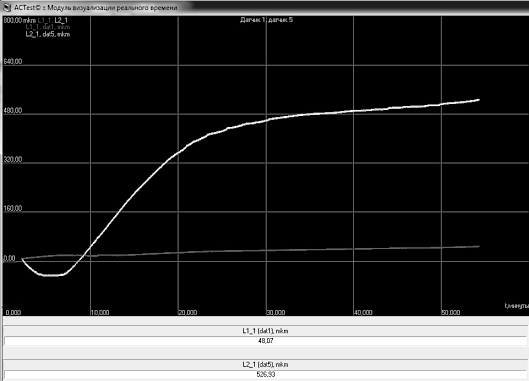

Рисунок 4. Кривые деформации, построенные в процессе травления.



Последующий расчет остаточных напряжений производился по данным, полученным в результате подготовки эксперимента с использованием массива кривых деформаций с помощью программы расчета остаточных напряжений, специально разработанной для установки УДИОН‑2.

Также определение остаточных напряжений было проведено методом рентгеноструктурного анализа с использованием дифрактометра XStress 3000 G3/G3R. Экспериментальные исследования подтверждают влияние подачи при токарной обработке стали HSS‑5 на параметры остаточных напряжений по глубине поверхностного слоя: увеличивается глубина минимального остаточного напряжения и глубина активной части кривых остаточных напряжений. Но касательное напряжение уменьшается на поверхности материала образца. Сравнение результатов определения нормальных составляющих остаточных напряжений непосредственно на поверхности образцов механическим методом и методом рентгеноструктурного анализа показывает достаточно высокую сопоставимость результатов измерений.



Источник:
A G Tikhonov and A E Pashkov 2019 IOP Conf. Ser.: Mater. Sci. Eng. 632 012113. DOI:10.1088/1757-899X/632/1/012113


Разработчик: Тихонов А.Г., Пашков А.Е. (Иркутский национальный исследовательский технический университет)
