E14-440 и MATLAB в задаче моделирования системы управления ДВС

Внедрение: 2011 г.

В Московском государственном индустриальном университете был разработан учебно-исследовательский стенд (УИС), позволяющий обучающимся детально изучить структуру и принципы работы одной из основных систем современных автомобилей – электронной системы управления (ЭСУ) двигателем внутреннего сгорания (ДВС). Стенд включает в себя электронный блок управления двигателем, набор исполнительных механизмов и автономные подсистемы управления частотой вращения коленчатого вала двигателя и расходом воздуха (рисунок 1). Существенным достоинством стенда является отсутствие самого ДВС, что позволяет эксплуатировать его в любом помещении, где имеется возможность подключения к электросети 220 В, 50 Гц. Для сопряжения между УИС и персональным компьютером было решено использовать модуль АЦП E14‑440.

Сбор данных со стенда осуществляется при помощи встроенных портов АЦП. Недостаточное количество выходов ЦАП модуля компенсируется использованием цифровых выходов и схем ШИМ. Это возможно для эмулирования сигналов «медленных» датчиков, например датчиков температуры, детонации и других. Управление выходными сигналами осуществляется при помощи разрабатываемого программного обеспечения. По результатам работы модели строится массив выходных данных с учетом канала, по которому будет осуществлен вывод величины и производится передача управляющих воздействий на ЦАП и цифровые выходы.

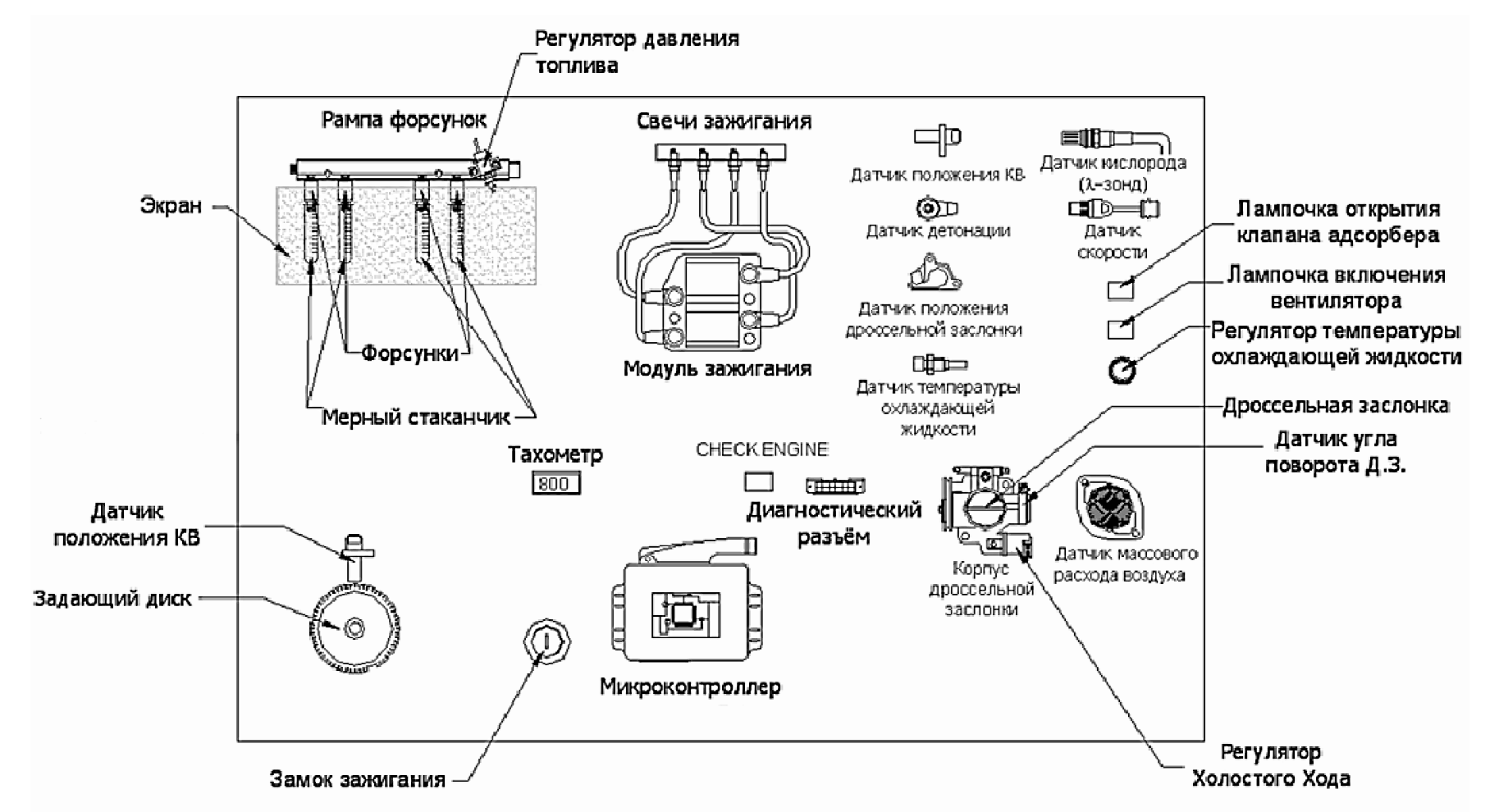

Рисунок 1. Структурная схема учебно-исследовательского стенда.

Однако отказ от использования ДВС приводит к невозможности получения достоверного сигнала некоторых датчиков, а также отсутствию связи между подсистемами ЭСУ ДВС. Решить данную проблему возможно, используя модель ДВС и замкнув обратные связи системы управления. Данный подход позволяет получить систему полунатурного моделирования ЭСУ ДВС (рисунок 2).

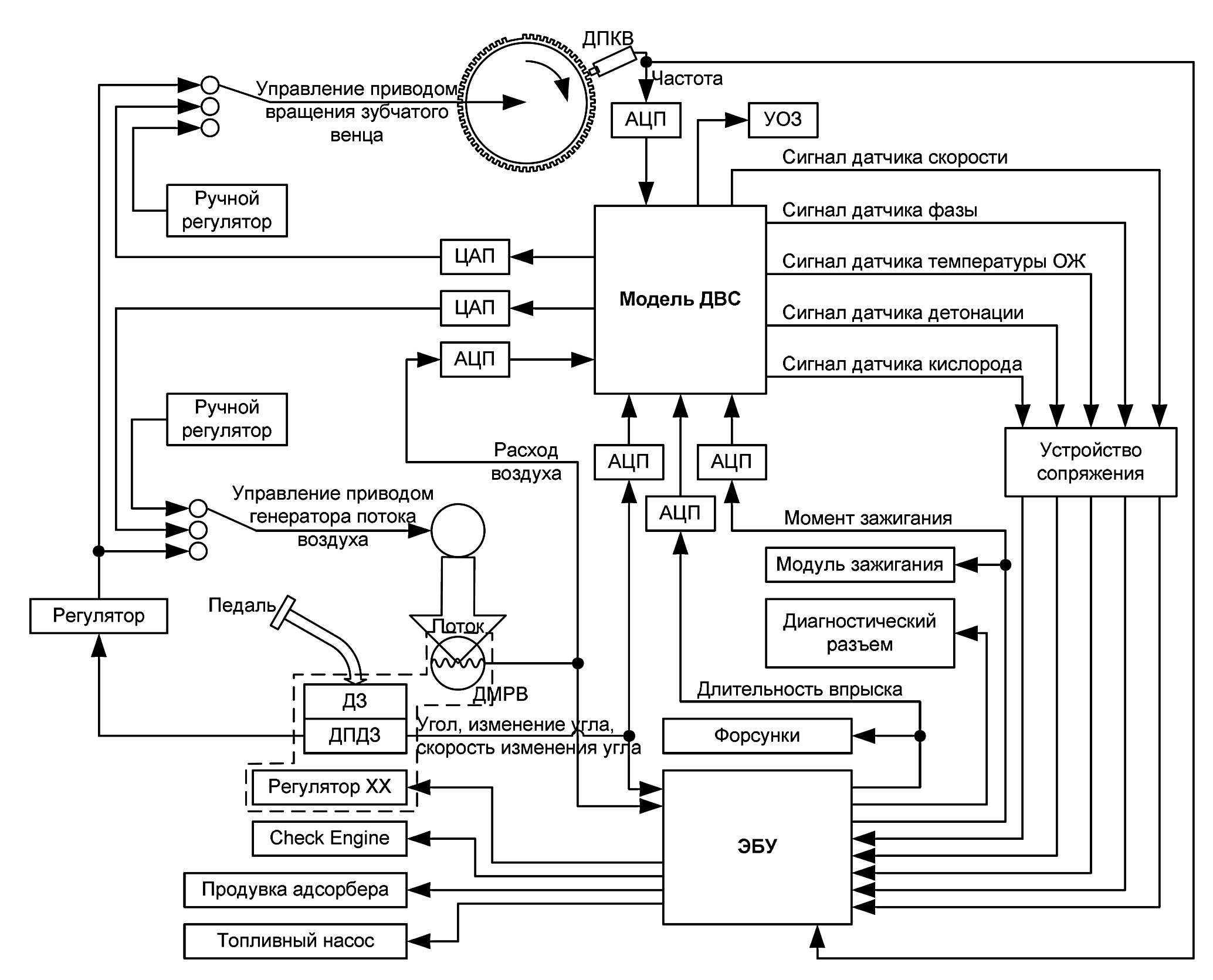

Рисунок 2. Структурная схема полунатурной модели ЭСУ ДВС.



В рамках используемого подхода к моделированию была сформирована базовая структура модели ДВС в первом приближении (рисунок 3).

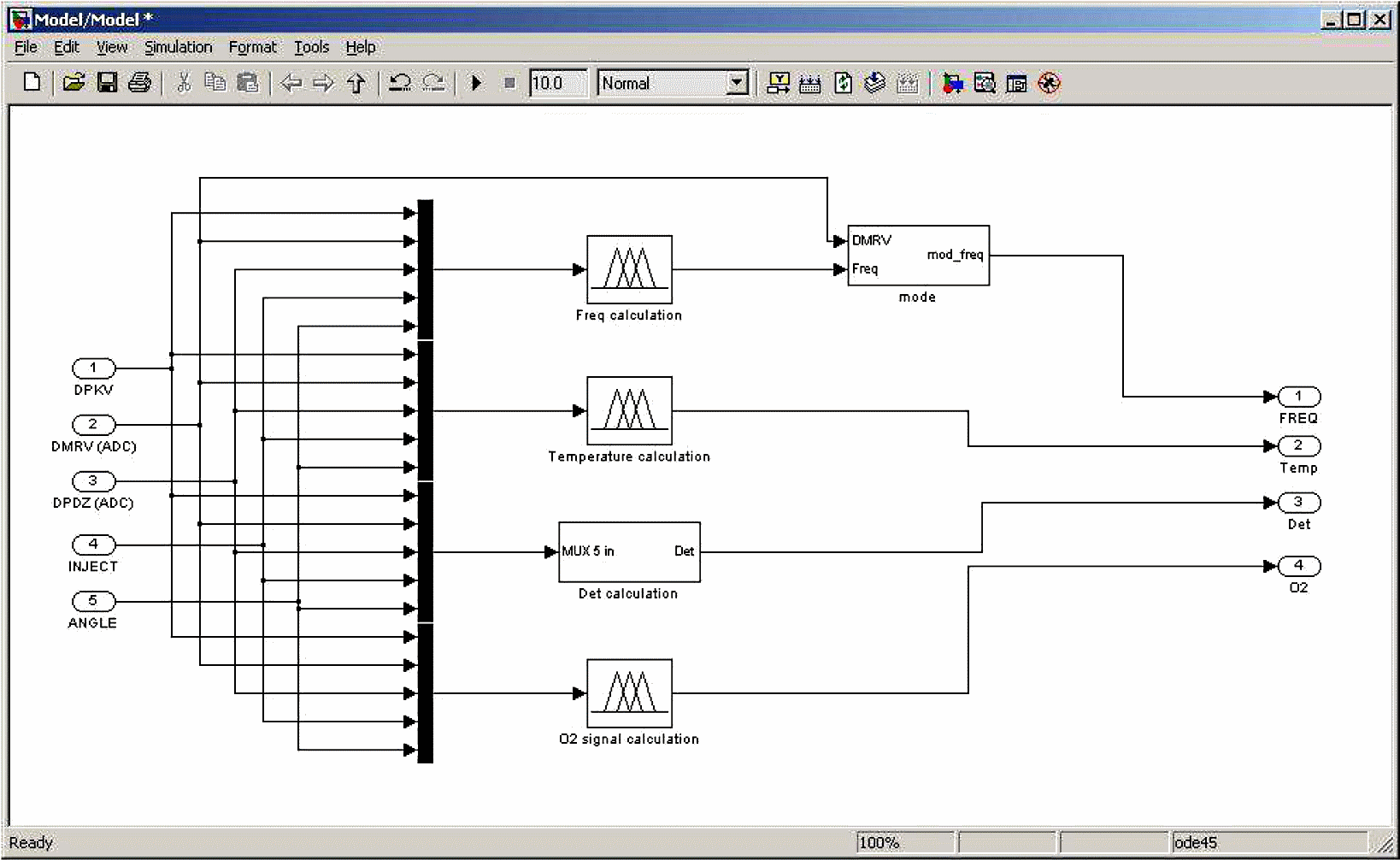

Рисунок 3. Структура модели ДВС.



Модель работает со следующими сигналами:
Вход:

  1. сигнал датчика положения коленчатого вала;
  2. расход воздуха;
  3. угол открытия дроссельной заслонки;
  4. время открытия форсунки для расчета расхода топлива;
  5. угол опережения зажигания.

Выход:

  1. частота вращения коленчатого вала;
  2. температура двигателя;
  3. сигнал датчика детонации;
  4. сигнал датчика кислорода.

Модель реализована в пакете MATLAB. Большинство подсистем реализовано на основе нечетких алгоритмов типа Сугено, что объясняется необходимостью обучения на основе выборок данных, полученных с реальной системы. Это, в свою очередь, накладывает и определенные ограничения, связанные с дроблением на подсистемы, чего не требует механизм нейронных сетей. Однако его использование в рамках пакета MATLAB на сегодняшний день не позволяет разрабатывать real-time приложения, что является необходимым условием работы полунатурной модели.

В настоящее время в первом приближении реализована модель ДВС для полунатурного моделирования и ведутся работы по ее уточнению. Также разрабатываются узлы физического сопряжения модели с ЭБУ. Таким образом, реализация этого проекта должна обеспечить учащимся возможность комплексного изучения ЭСУ ДВС, предоставляя возможность моделирования различных ситуаций и оценки эффективности алгоритмов управления.



Источник:
Палагута К.А., Чиркин С.Ю., Тройков С.М. Использование среды MATLAB для моделирования системы управления ДВС // Труды международного симпозиума «Надежность и качество». Изд.: Пензенский ГУ. – 2011. – Т. 1. – С. 58‑60.


Разработчик: Палагута К.А., Чиркин С.Ю., Тройков С.М. (Московский государственный индустриальный университет)
