Модули L-ViMS-ICP предназначены для ввода и обработки сигналов с пьезоэлектрических датчиков с внутренним усилителем заряда (ICP), а также с датчиков с выходом по напряжению с питанием положительной полярности.

Каждый модуль имеет четыре измерительных канала для подключения датчиков. Каждый измерительный канал может обеспечивать индивидуальное питание ICP-датчика постоянным током или датчика с выходом по напряжению с питанием положительной полярности напряжением постоянного тока фиксированного значения. Ток питания ICP-датчиков зависит от модификации модуля и не настраивается.

Для каждого измерительного канала можно настроить его тип и до восьми измерений соответствующих параметров, а также задать коэффициенты перевода в физические величины.

Цикл расчета измерений и обновления параметров и состояния измерительного канала не превышает 50 мс.

Каждый модуль имеет один дискретный вход и два коммутационных канала, которые позволяют организовать замкнутую автоматическую систему виброзащиты реального времени, состоящую из одного модуля.

Каждый коммутационный канал можно запрограммировать для осуществления реакции на какое-либо событие, например, на превышение установленного диапазона. События по измерениям можно объединять в группы с помощью логики «И», «ИЛИ», «НЕ».При объединении модулей в сеть, появляется возможность использовать события всех модулей сети.

Каждый модуль может по каждому каналу формировать отметку фазы либо по физическому входу, либо по индивидуально настраиваемому таймеру. При объединении в сеть каждый модуль может использовать при расчете гармоник оборотной частоты отметку фазы любого канала любого модуля.

Возможности

Модули могут быть объединены в сеть для обмена отметкой фазы и результатами измерений по Ethernet, а также могут работать индивидуально по протоколам Modbus TCP и OPC UA TCP.

Вычисление значения (СКЗ, размах или пик) виброускорения в настраиваемом диапазоне от 2 Гц до 10 кГц или до 40 кГц в зависимости от модификации

Вычисление значения (СКЗ, размах или пик) виброскорости в настраиваемом диапазоне от 2 Гц до 10 кГц

Вычисление значения (СКЗ, размах или пик) виброперемещения в настраиваемом диапазоне от 2 Гц до 10 кГц

Вычисление значения (СКЗ, размах или пик) и фазы виброускорения гармоник оборотной частоты. Номера гармоник от 0.01 до 10 с шагом 0.01

Вычисление значения (СКЗ, размах или пик) и фазы виброскорости гармоник оборотной частоты. Номера гармоник от 0.01 до 10 с шагом 0.01

Вычисление значения (СКЗ, размах или пик) и фазы виброперемещения гармоник оборотной частоты. Номера гармоник от 0.01 до 10 с шагом 0.01

Вычисление постоянной составляющей сигналов с датчиков, в том числе зазор

Вычисление максимального отклонения вала от среднего положения по двум координатам (с использованием двух объединенных каналов модуля)

Вычисление позиции вала

Вычисление оборотной частоты вала

измерение величин виброускорения и скорости

Технические характеристики

Наименование характеристики	Значение
Количество каналов (количество подключаемых датчиков)	4
Режим сбора данных	синхронный
Разрядность АЦП (сигма-дельта)	24
Диапазон частот входного сигнала, кГц – для модификации L-ViMS-ICP-10 и L-ViMS-ICP-4 – для модификации L-ViMS-ICP-10-1 и L-ViMS-ICP-4-1	от 0 до 10 от 0 до 40
Диапазон измерений напряжения постоянного тока, В	от 0 до 20
Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений напряжения постоянного тока, %	±0.2
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 10 до 10000 Гц для модификаций L-ViMS-ICP-10, L-ViMS-ICP-4 и от 10 до 40000 Гц для модификаций L-ViMS-ICP-10-1, L-ViMS-ICP-4-1 (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В	от 0.001 до 5.0
Пределы допускаемой приведенной (к верхнему значению предела измерений) погрешности измерений среднеквадратического значения силы переменного тока, %	±0.3
Входное сопротивление измерительных каналов, МОм, не менее	1
Межканальное прохождение входного напряжения постоянного и переменного тока, дБ, не более	-90
Коэффициент масштабного преобразования виброускорения, мВ/g	Настраиваемый (от 1 до 10000)
Коэффициент масштабного преобразования виброскорости, мВ•с/мм	Настраиваемый (от 1 до 10000)
Коэффициент масштабного преобразования виброперемещения, В/мм	Настраиваемый (от 1 до 10000)
Значение силы постоянного тока для питания подключаемых пьезоэлектрических датчиков, мА – для модификаций L-ViMS-ICP-10 и L-ViMS-ICP-10-1 – для модификаций L-ViMS-ICP-4 и L-ViMS-ICP-4-1	10 ± 0.2 4 ± 0.1
Возможность управления (вкл./откл.) источником постоянного тока для питания подключаемых пьезоэлектрических датчиков	Есть
Напряжение питания постоянного тока в каналах питания датчиков с внешним усилителем или преобразователем, В	24^+2.4_–4.0
Сила постоянного тока в каналах питания датчиков с внешним усилителем или преобразователем, мА, не более	50
Количество коммутационных каналов	2
Тип коммутационных каналов	Один контакт, замыкаемый с другим, НР
Световая индикация текущего состояния каждого коммутационного канала	Есть
Максимально допустимое напряжение на разомкнутых контактах коммутационных каналов, В: – переменного тока частотой 50 Гц (среднеквадратическое значение); – постоянного тока	250 50
Максимально допустимое значение тока, протекающего через замкнутые контакты коммутационных каналов, А: – переменного частотой 50 Гц; – постоянного	0.2 0.2
Сопротивление замкнутых контактов коммутационных каналов, Ом, не более	7
Время включения, мс, не более	3
Время отключения, мс, не более	0.5
Количество дискретных входов	1
Световая индикация текущего состояния дискретного входа	Есть
Логические состояния дискретного входа, при подаче на него напряжения постоянного тока по отношению к минусу источника питания: – Активен – Неактивен	от 0.0 В до 0.9 В от 2.5 В до 30 В
Частота опроса дискретного входа, Гц	Настраиваемая (от 1 до 10000)
Светодиодные индикаторы состояния модуля, шт.	3 (каждый трехцветный)
Напряжение питания от источника постоянного тока, В	24±2.4
Защита от обратной полярности	Есть, до –30 В
Потребляемая мощность (без подключенных датчиков), Вт, не более	4
Интерфейс обмена данными	Ethernet 100 Мбит/с
Способ крепления модулей	на DIN-рейку
Габаритные размеры (длина х ширина х высота), мм, не более	72х63х90
Масса, кг, не более	0.2
Рабочие условия применения: – температура окружающего воздуха, °С – относительная влажность воздуха при температуре +25°С, %	от -40 до +60 80
Средняя наработка на отказ, ч, не менее	40000
Средний срок службы, лет, не менее	15

Цены, модификации и варианты исполнения

Доступны к заказу
L-ViMS-ICP-4	Цена по запросу Модуль измерения виброускорения и скорости. Кол-во подключаемых ICP датчиков: 4. Диапазон напряжения: 0 – 20 В. Диапазон частот: 0 – 10 кГц.Ток питания датчиков: 4 мА. Кол-во коммутационных каналов: 2. Кол-во дискретных входов: 1. Ethernet портов: 1. Крепление на DIN-рейку. Первичная поверка включена в стоимость
L-ViMS-ICP-4-1	Цена по запросу Модуль измерения виброускорения и скорости. Кол-во подключаемых ICP датчиков: 4. Диапазон напряжения: 0 – 20 В. Диапазон частот: 0 – 40 кГц. Ток питания датчиков: 4 мА. Кол-во коммутационных каналов: 2. Кол-во дискретных входов: 1. Ethernet портов: 1. Крепление на DIN-рейку. Без поверки. Поверка недоступна, проходит регистрация
L-ViMS-ICP-10	Цена по запросу Модуль измерения виброускорения и скорости. Кол-во подключаемых ICP датчиков: 4. Диапазон напряжения: 0 – 20 В. Диапазон частот: 0 – 10 кГц. Ток питания датчиков: 10 мА. Кол-во коммутационных каналов: 2. Кол-во дискретных входов: 1. Ethernet портов: 1. Крепление на DIN-рейку. Первичная поверка включена в стоимость
L-ViMS-ICP-10-1	Цена по запросу Модуль измерения виброускорения и скорости. Кол-во подключаемых ICP датчиков: 4. Диапазон напряжения: 0 – 20 В. Диапазон частот: 0 – 40 кГц. Ток питания датчиков: 10 мА. Кол-во коммутационных каналов: 2. Кол-во дискретных входов: 1. Ethernet портов: 1. Крепление на DIN-рейку. Без поверки. Поверка недоступна, проходит регистрация

Метрология (опция '-m' в названии изделия означает, что первичная поверка включена в стоимость)
Поверка L-ViMS	Цена 10 370.00 руб., в т.ч. НДС 22% Первичная/периодическая метрологическая поверка одного модуля системы L-ViMS.

Сертификаты

l-vims_decl_tp_tc.pdf (размер: 1 339 438 байт, дата: 09.02.2022)
Декларация о соответствии Техническому регламенту Таможенного Союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
l-vims_description_of_the_type.pdf (размер: 1 089 082 байт, дата: 27.09.2022)
Описание типа средства измерений

Методика поверки

l-vims_metodika_poverki.pdf (размер: 4 004 478 байт, дата: 27.09.2022)
Методика поверки

3D модели

l-vims-icp_3d.pdf (размер: 292 214 байт, дата: 07.07.2021)
3D модель модуля L-ViMS-ICP в формате PDF.
Для надлежащего отображение данного документа в используемой программе просмотра PDF файлов необходимо в её настройках включить поддержку 3D.
Например, для программы 'Adobe Acrobat Reader' это делается так.
l-vims-icp_3d.stp (размер: 4 446 710 байт, дата: 23.04.2021)
3D модель модуля L-ViMS-ICP в формате STP.

Описания

l-vims_manual.pdf (размер: 6 126 218 байт, дата: 17.06.2026)
Руководство пользователя системы L-ViMS. Версия 1.5.1.
l-vims_re.pdf (размер: 1 184 742 байт, дата: 02.12.2022)
Руководство по эксплуатации системы L-ViMS.
vi_soft_manual.pdf (размер: 1 231 802 байт, дата: 12.03.2025)
Описание программных возможностей и протоколов обмена системы L-ViMS. Версия 0.0.5.

Программное обеспечение для поверки

l-vims_metr.zip (размер: 8 706 314 байт, дата: 19.10.2023) [ол]
Утилита для поверки

Программное обеспечение под Windows

viconfigurator.zip (размер: 12 865 627 байт, дата: 12.03.2025) [ол]
Программа редактирования и записи конфигурации модулей системы L-ViMS. Версия 1.0.4
viview.zip (размер: 12 271 391 байт, дата: 12.03.2025) [ол]
Демонстрационная программа мониторинга состояния и текущих значений измерений модулей системы L-ViMS. Версия 1.0.3
vi_opc_stream_recv.zip (размер: 791 119 байт, дата: 26.07.2024) [ол]
Пример чтения потоковых данных через OPC UA

Firmware и BIOS

vi101_fw.lbmf (размер: 479 606 байт, дата: 29.10.2025) [ол]
Прошивка контроллера для модулей ICP/NPS/REL/SWITCH системы L-ViMS. Версия 1.0.7.

Примеры подключения модуля L-ViMS-ICP

1. Подключение модуля к источнику питания

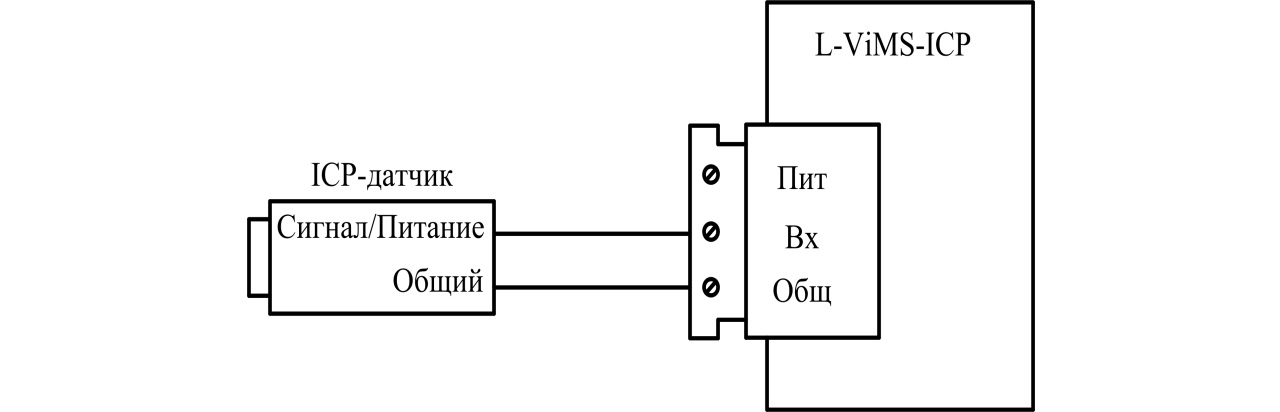

2. Подключение ICP-датчика к модулю по двухпроводной схеме

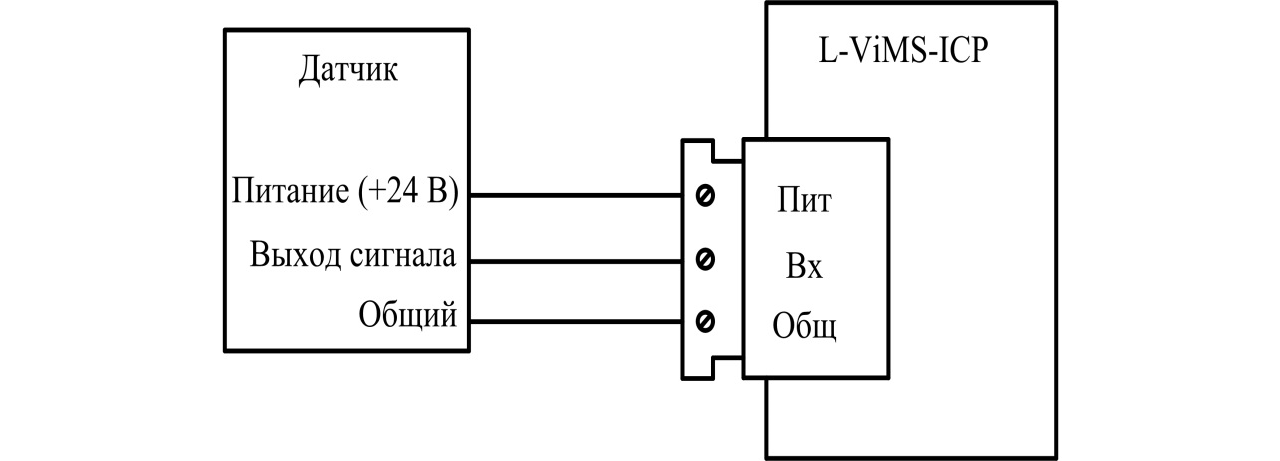

3. Подключение датчика с выходом по напряжению и совмещённой цепью общего провода питания и сигнала к модулю по трехпроводной схеме

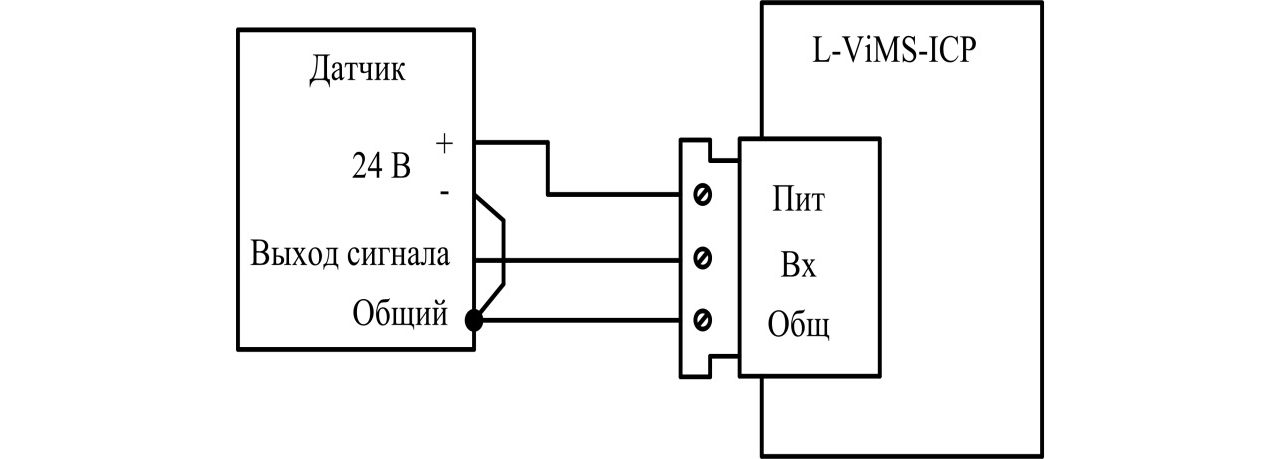

4. Подключение датчика с выходом по напряжению и изолированной цепью питания к модулю по трехпроводной схеме

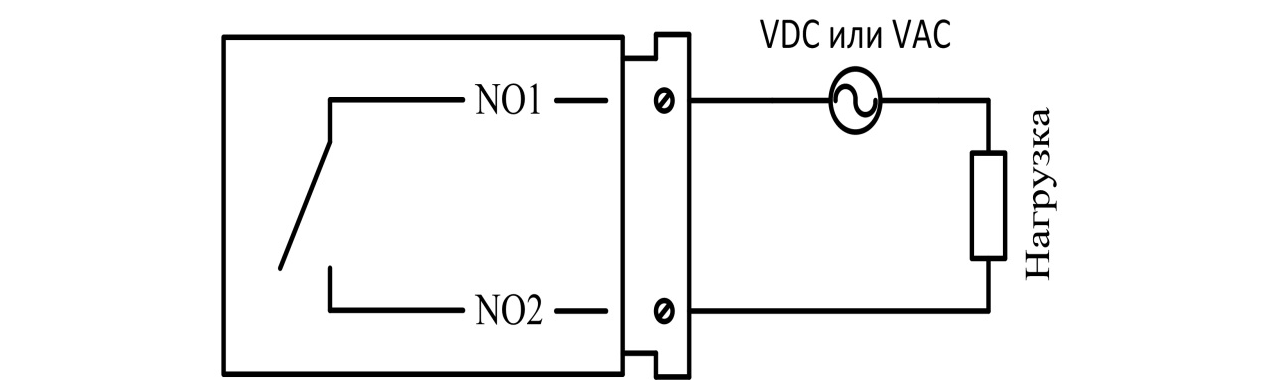

5. Подключение коммутационных каналов модуля

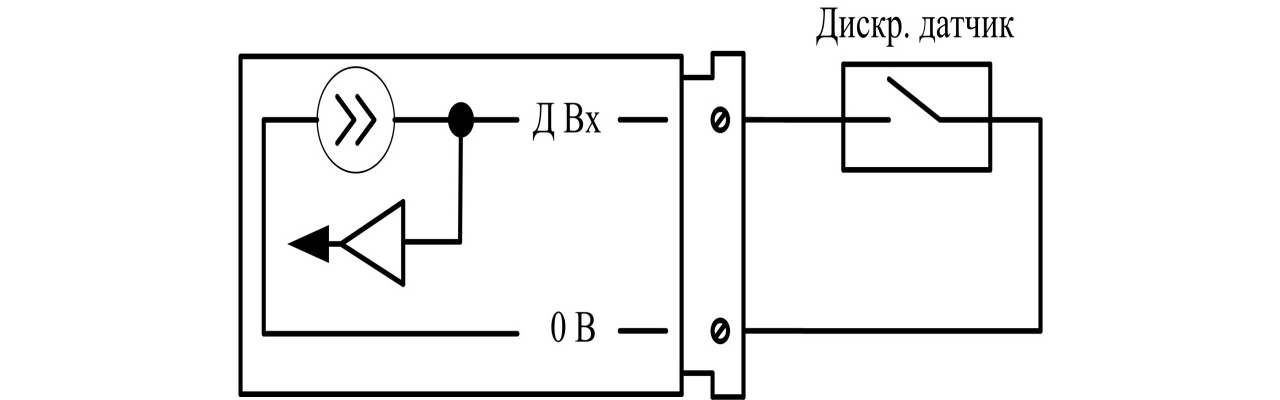

6. Подключение к дискретному входу модуля пассивного дискретного датчика

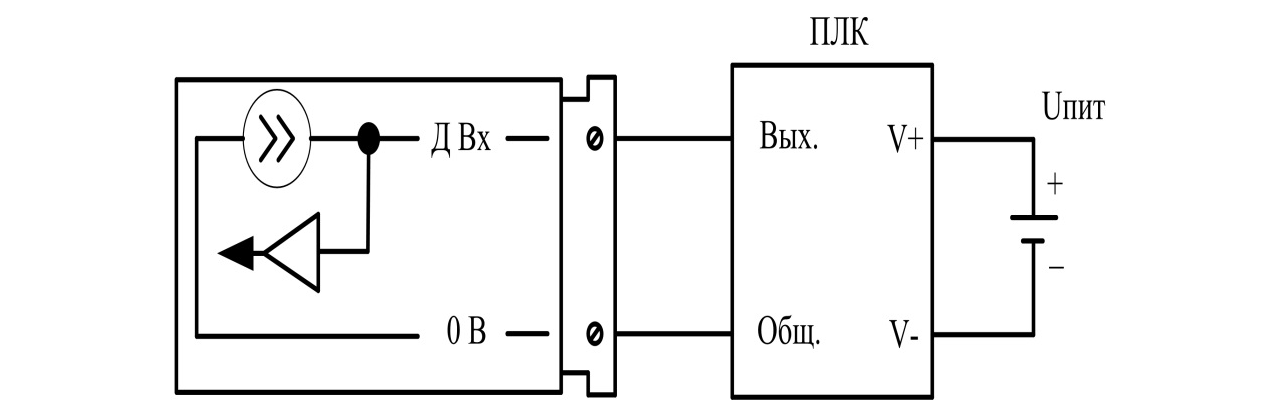

7. Подключение к дискретному входу модуля активного устройства (ПЛК)
