Программно-аппаратный комплекс оценки защищенности речевой акустической информации

Программно-аппаратный комплекс оценки защищенности речевой акустической информации

Внедрение: 2015 г.

Модуль АЦП E14-440 был применён в программно-аппаратном комплексе (ПАК) оценки защищенности речевой акустической информации в рамках экспериментальной части диссертации [1], выполненной в Новосибирском государственном техническом университете.

Комплекс позволил экспериментально проверить сложные критерии разборчивости речи с учётом эффекта форсирования, необходимые для оценки защищённости речевой информации от утечек в заданных условиях.

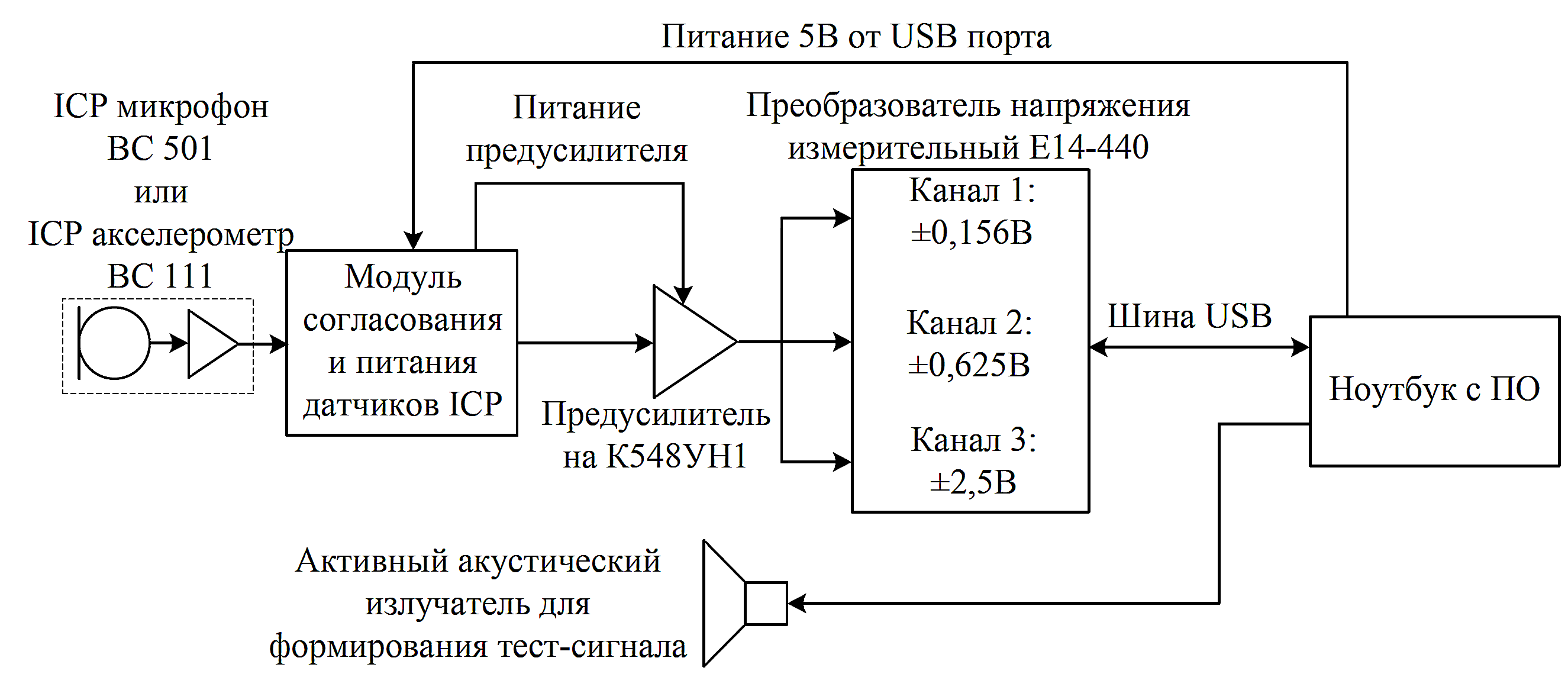

Блок-схема аппаратной части комплекса приведена на рисунке 1.





Рисунок 1. Блок-схема аппаратной части ПАК оценки защищенности речевой акустической информации.



В качестве микрофона использовался ICP-датчик, который подключался к 14-битному АЦП E14-440 посредством самодельных согласующих узлов. Для расширения общего динамического диапазона преобразования для разных уровней сигнала использовалась запись одного и того же сигнала при разных поддиапазонах измерения E14-440 с последующим программным отбором оптимального оцифрованного сигнала. В качестве воспроизводящего устройства использовался звуковой канал ноутбука с активным акустическим излучателем.

Программное обеспечение «IS-acoustic» было написано в среде C++Builder 6, реализующее как общепринятую, так и усовершенствованную методики для обычной и форсированной речи с различными вариантами разбиения частотного диапазона (5 октав, 7 октав, критические полосы). Скриншоты рабочих окон программы приведены на рисунках 2 и 3.

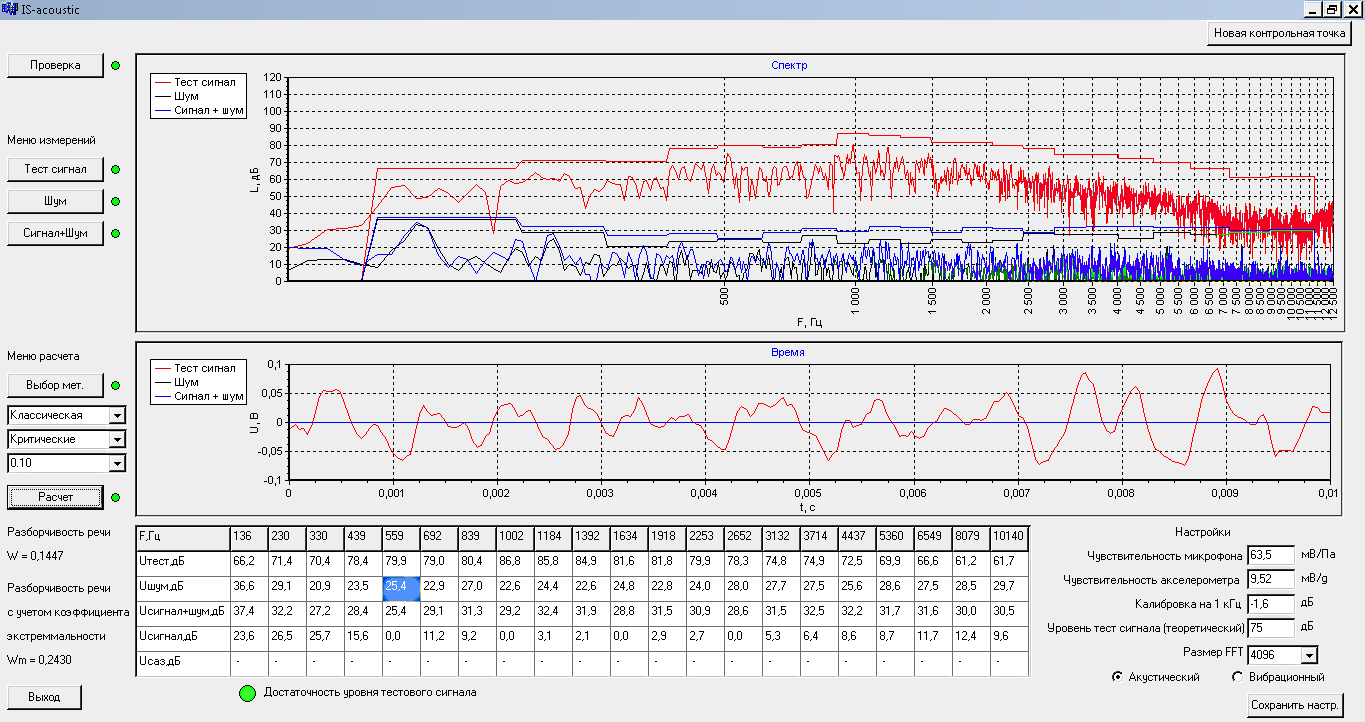

Рисунок 2. Рабочее окно ПО ПАК оценки защищенности речевой акустической информации «IS-acoustic».

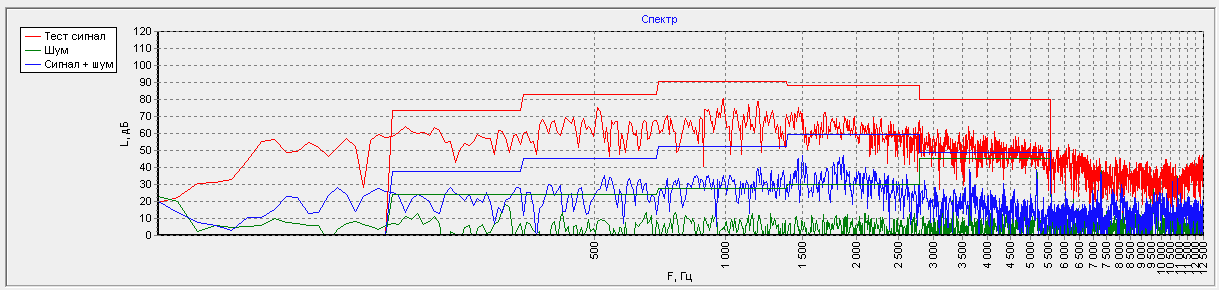

Рисунок 3. Отображение измеренных сигналов в частотной области.



Комментарий от L-Card: Для реализации подобных задач сегодня мы можем предложить гораздо более совершенное техническое решение на основе 24-битных АЦП LTR24-2 или LTR25, имеющих специализированный вход для непосредственного подключения ICP-датчика без каких-либо дополнительных согласующих устройств и без необходимости переключения диапазонов измерения. Эти АЦП, имеющие (в отличие от E14-440) эффективные антиалайзиноговые фильтры, обеспечивают высокую спектральную верность преобразования.



Источник:
Иванов А.В. Диссертация на соискание ученой степени кандидата технических наук «Методика оценки защищенности речевой информации от утечки по техническим каналам с учетом форсирования речи». – Новосибирск. – 2015. – С. 136.


Разработчик: Иванов Андрей Валерьевич (ФГБОУ ВО «Новосибирский государственный технический университет»)
