Экспериментальные исследования эффективности нагребающих звёзд проходческих комбайнов

Внедрение: 2013 г.

В Шахтинском институте (филиале) ЮРГПУ(НПИ) им. М.И. Платова создана универсальная экспериментальная модельная установка (рисунок 1), позволяющая исследовать погрузочные органы погрузочных машин и проходческих комбайнов избирательного действия с различными рабочими элементами: нагребающими лапами (традиционными и клиновыми), звездами различной конфигурации.

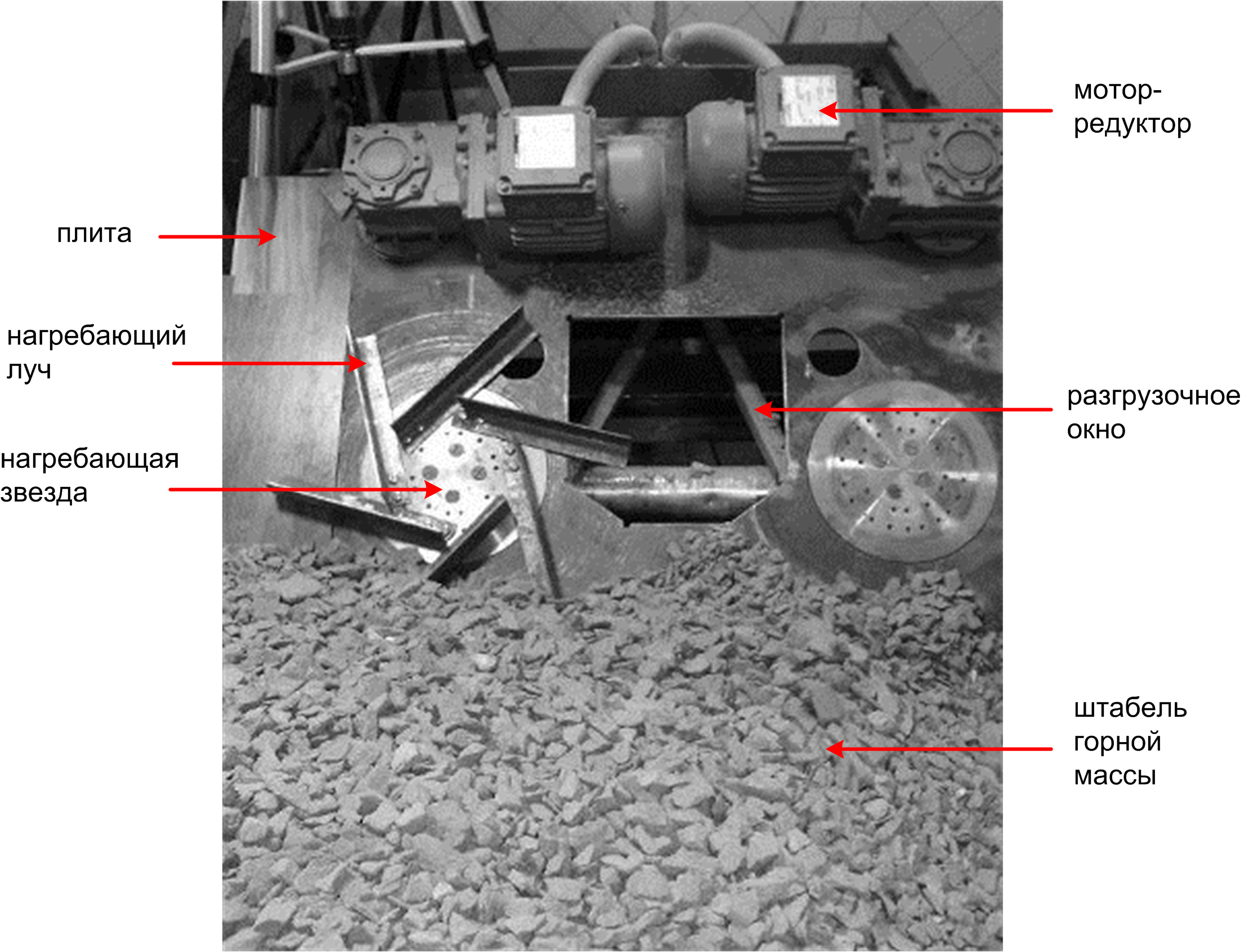

Рисунок 1. Модельная установка погрузочного органа



Для измерений используется крейтовая система LTR-U-8-1. Экспериментальная установка оснащена датчиками для измерения следующих величин:
     1. Величина крутящего момента на валу звезды. Для измерения с помощью LTR212  используется датчик крутящего момента, состоящий из тензометрического полумоста, закрепленного на луче звезды.  Для тарировки датчика крутящего момента звезда с установленным измерительным лучом с наклеенными тензорезисторами фиксируется неподвижно на погрузочном органе, к краю луча прикладывается усилие, измеряемое с помощью динамометра, для создания крутящего момента.
     2. Угол поворота звезды. Для измерения используется оптический энкодер, закрепленный под плитой на ведомой звездочке цепной передачи. Диапазон измерений — 0-360°, точность измерения — ± 0,1°. Тарировка датчика осуществляется путем поворота ведущего диска на заданный угол, измеренный транспортиром и подсчетом сигналов с энкодера. Датчик угла поворота (оптический энкодер) подключается к субмодулю H-27U-10 модуля LTR27.
     3. Мгновенную производительность погрузки. Измерение осуществляется полумостовым датчиком, состоящим из металлического стержня с наклеенными на него тензорезисторами. Тарировка датчика веса осуществляется разными грузами известной массы. Массы грузов определяются при помощи рычажных весов.

В отечественном комбайностроении широкое распространение находят погрузочные органы, выполненные в виде двух вращающихся звезд (как представлено на рисунке 2) и отличающиеся простотой конструкции, повышенной ремонтопригодностью и надежностью.

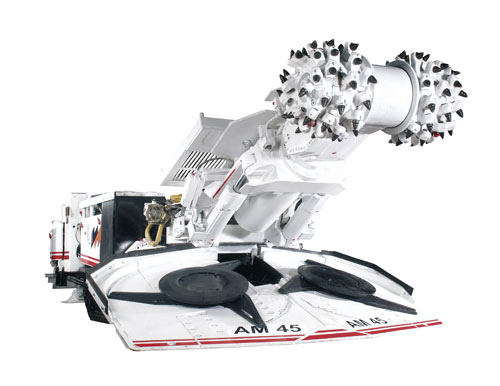

Рисунок 2. Проходческий комбайн с погрузочными органами в виде звезд.



Портфолио создано по материалам I международной научной конференции. СПб, сентябрь 2013.


Разработчик: Н. Б. Афонина, А. В. Отроков, П. Р. Воронов
