Применение L-791 в учебном оборудовании МЭИ

Внедрение: 2010, 2014 г.

В каталоге научного, учебного и технологического оборудования МЭИ за 2016 г. мы находим применение PCI-платы L‑791 в учебном оборудовании кафедры автоматизированного электропривода МЭИ.

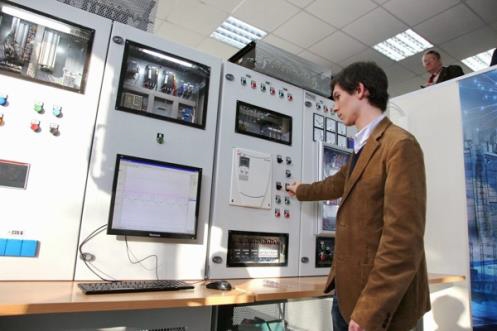

Лаборатория учебно-консультационного центра «АББ – МЭИ».

Создана совместно с компанией ООО «АББ».

Универсальные стенды укомплектованы следующим оборудованием:

1. Электродвигатели:

• асинхронный с короткозамкнутым ротором M3AA132MC;
• асинхронный с фазным ротором MTF 112‑6;
• двигатель постоянного тока независимого возбуждения CD2007P‑2;
• синхронный двигатель с постоянными магнитами BSM100C‑6250.

2. Силовые преобразователи:

• преобразователь частоты ACS880;
• рекуперативный преобразователь частоты ACS800;
• мягкий пускатель;
• тиристорный выпрямитель DCS800.

3. Системы автоматизации на базе:

• релейно-контакторной логики;
• программируемых логических матриц;
• программируемого логического контроллера PM573‑ETH.

4. Измерительные средства:

• квадратурный датчик положения для точного определения скорости вращения двигателя;
• анализатор сети (цифровой ваттметр), датчики тока и напряжения;
• тахогенератор PTG50XP и датчики момента DBRK, установленные между двигателями;
• встроенная термопара PT100 в лобовой части обмотки статора электродвигателя;
• преобразователь сигнала термосопротивления;
• измерительная система на базе ПК со встроенной платой сбора информации L‑791 фирмы L‑Card.

Лаборатория даёт возможность:

• исследовать естественные и искусственные механические и электромеханические характеристики двигателей, переходные процессы в двигателях и энергетические показатели, системы подчиненного регулирования для приводов постоянного тока, системы скалярного и векторного управления асинхронным приводом, включая прямое управление моментом двигателя;
• детально изучать влияние различных электроприводов на электрическую сеть;
• ставить опыты по безопасности в электроустановках и изучать решения по защите человека от поражения электрическим током (для специалистов по инженерной экологии и охране труда);
• проводить сравнительный анализ работы четырех разных типов электродвигателей в одинаковых условиях (для специалистов по электрическим машинам).

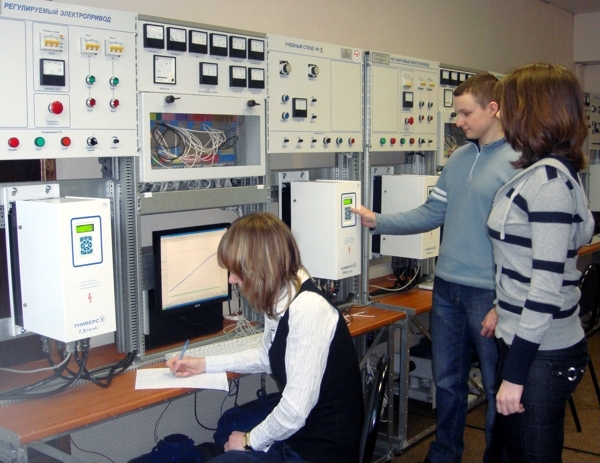

Лаборатория «Энергосберегающий электропривод» учебного центра «МОЭК – МЭИ».

Лаборатория имеет три стенда для исследования частотно-регулируемого асинхронного электропривода и один стенд с вентильно-индукторным приводом. Каждый стенд для исследования частотно-регулируемого электропривода содержит:

• испытуемый асинхронный двигатель А90L6;
• нагрузочный двигатель постоянного тока серии ПБСТ‑43;
• преобразователь частоты Универс‑Лаб;
• преобразователь напряжения Универс‑Лаб;
• измерительную систему на базе ПК со встроенной платой сбора информации L‑791 фирмы L‑Card.

На стенде с вентильно-индукторным приводом установлен двигатель, питающийся от преобразователя Универс‑V 2,2 (ВИ).

Оборудование позволяет проводить лабораторные работы по курсам «Электрический привод», «Теория электропривода», «Системы управления электроприводами» и «Микропроцессорные системы управления электроприводами», предоставляя возможность:

• исследовать естественные и искусственные механические и электромеханические характеристики двигателей, переходные процессы в двигателях и энергетические показатели, системы подчиненного регулирования для приводов постоянного тока, системы скалярного и векторного управления асинхронным приводом, включая прямое управление моментом двигателя;
• изучать современные электрические преобразователи не в качестве «черного ящика», а как открытый объект исследования;
• подробно изучать устройство микропроцессорных систем управления преобразователей и собирать любые структуры систем управления произвольной конфигурации, соединяя типовые блоки регуляторов, сумматоров, усилителей и т.д.

Разработчик: Специалисты кафедры автоматизированного электропривода НИУ МЭИ
