Экспериментальные исследования рамных конструкций

Внедрение: 2013 г.

Экспериментальные исследования рамных конструкций с применением тензометрического модуля LTR212 были проведены в Брянской государственной инженерно-технологической академии в рамках кандидатской диссертации Курченко Н.С.«Расчет рамных конструкций при внезапных структурных перестройках».

На основе разработанной методики анализа динамического поведения рамных конструкций исследовалась живучесть стального навеса, структура которого соответствует конструктивной схеме каркасов навесов над трибунами стадиона «Динамо» в г. Брянск (рисунок 1).

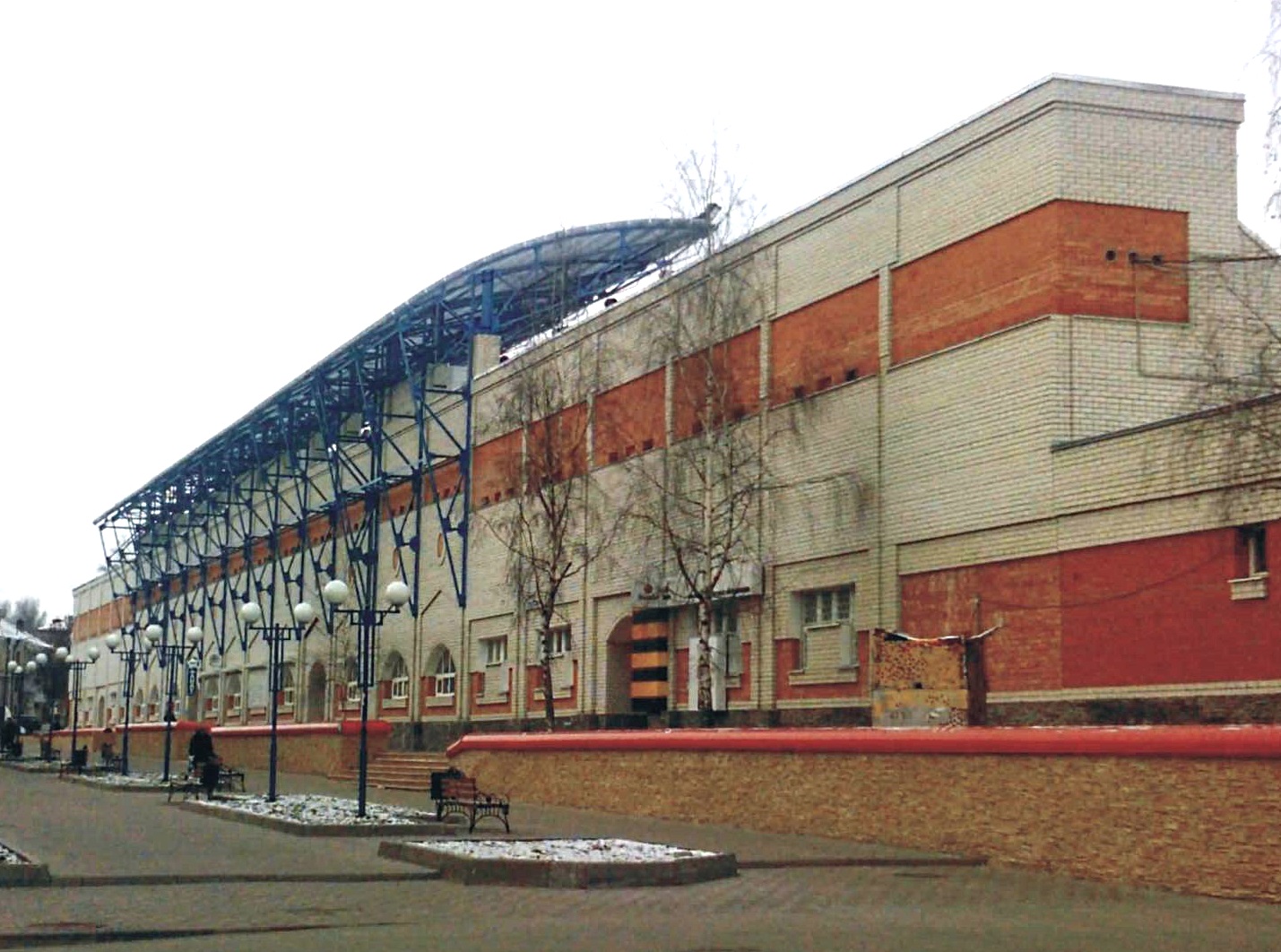

Рисунок 1. Навес над трибунами стадиона «Динамо», г. Брянск



Испытуемые стальные рамы 1, 2 устанавливались на опорных балках 3, которые крепились к бетонному полу с помощью металлических скоб 4 (рисунок  2).  Для измерения деформаций использовались тензометрические розетки и крейтовая система сбора данных LTR-EU-2 c модулями LTR212. Для ударных испытаний устанавливалась металлическая пластина 5, на которую по направляющей 6 (рисунок 2а) сбрасывался металлический цилиндр массой 5 кг. Выполнялась серия ударов по пластине с высот: 0,05; 0,10; 0,15; 0,20 м.

Во втором эксперименте осуществлялось быстрое однократное удаление опорной стойки 7, не имевшей жесткого соединения с рамой. Для догружения объекта использовалась система грузов 8 и балка 9, опирающаяся на раму над стойкой 7 (рисунок 2б).  Характер изменения относительных деформаций в стержнях для случая ударных испытаний проиллюстрирован на рисунке 3. В обоих экспериментах на основе результатов анализа результатов измерений выполнялась оценка коэффициентов затухания для основной частоты собственных колебаний конструкции. С использованием этих величин получены расчетные коэффициенты конструкционного демпфирования по Рэлею.

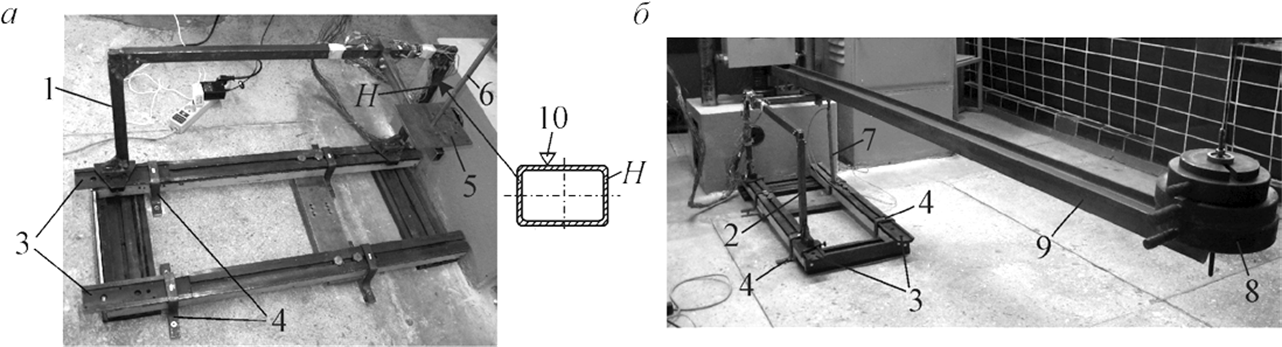

Рисунок 2. Стенд, оборудованный для ударных испытаний (а) и быстрого удаления стойки (б): на поперечном сечении стойки H пояснено расположение продольного тензодатчика 10 розетки.

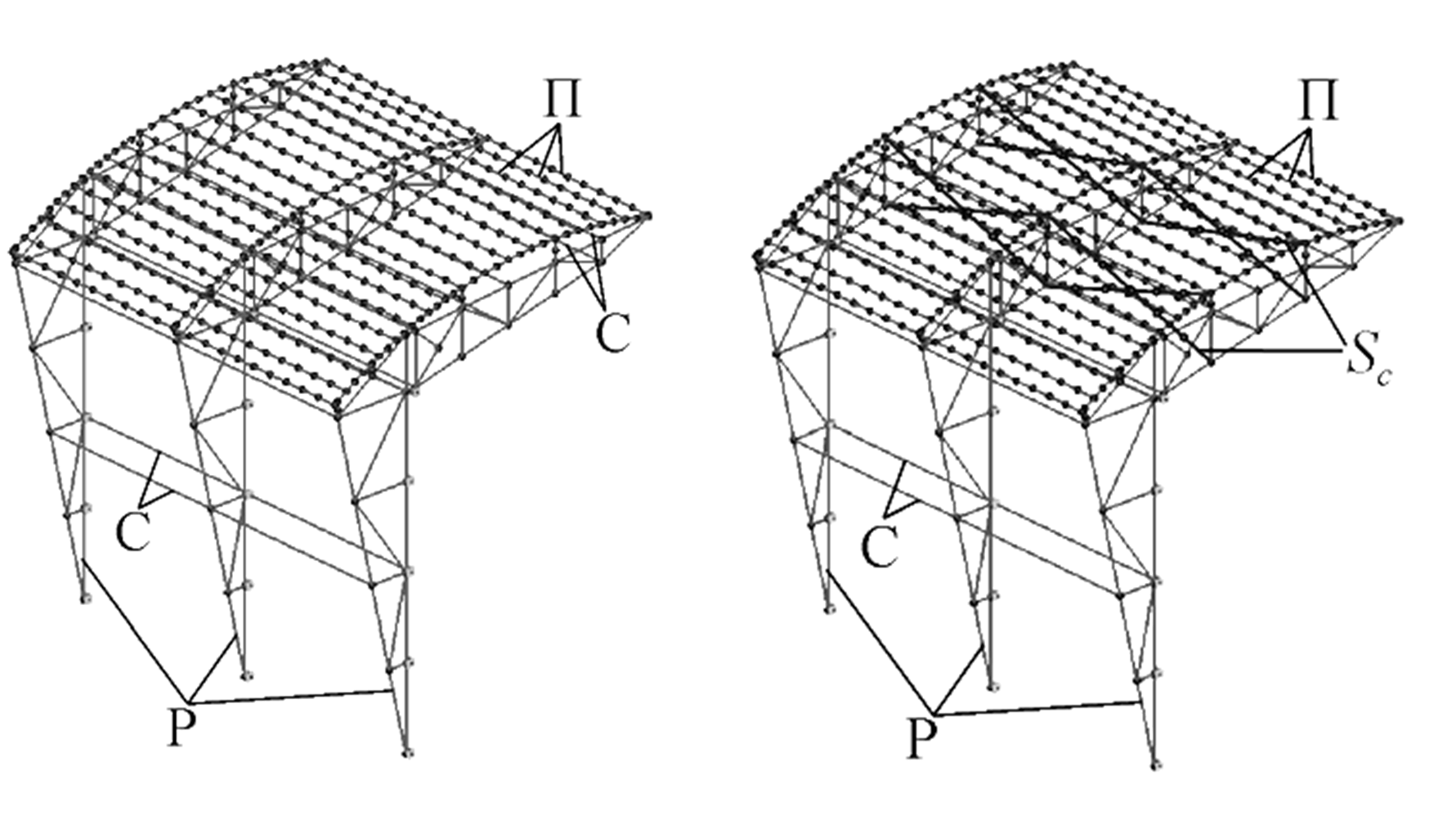

Рисунок 3. Конечно-элементная модель фрагмента навеса (слева) и разработанная модель
фрагмента навеса повышенной живучести со страховочными стяжками S(справа).


Разработчик: Курченко Наталья Сергеевна
