Измерение деформации железобетонных балок при решении задач оптимизации железобетонных конструкций

Внедрение: 2013 г.

Измерение деформации железобетонных балок c помощью Установки измерительной LTR-EU-2-5 мы находим в экспериментальной части кандидатской диссертации И.В.Мироненко «Оптимизация конструкций железобетонных балок и рам методом эволюционного моделирования».

Исследовались железобетонные перемычки 8ПБ19-3п из бетона класса В15, стержневой арматуры класса А400 и проволочной арматуры класса В500. Железобетонные балки нагружались с помощью универсальной испытательной машины УММ-5.

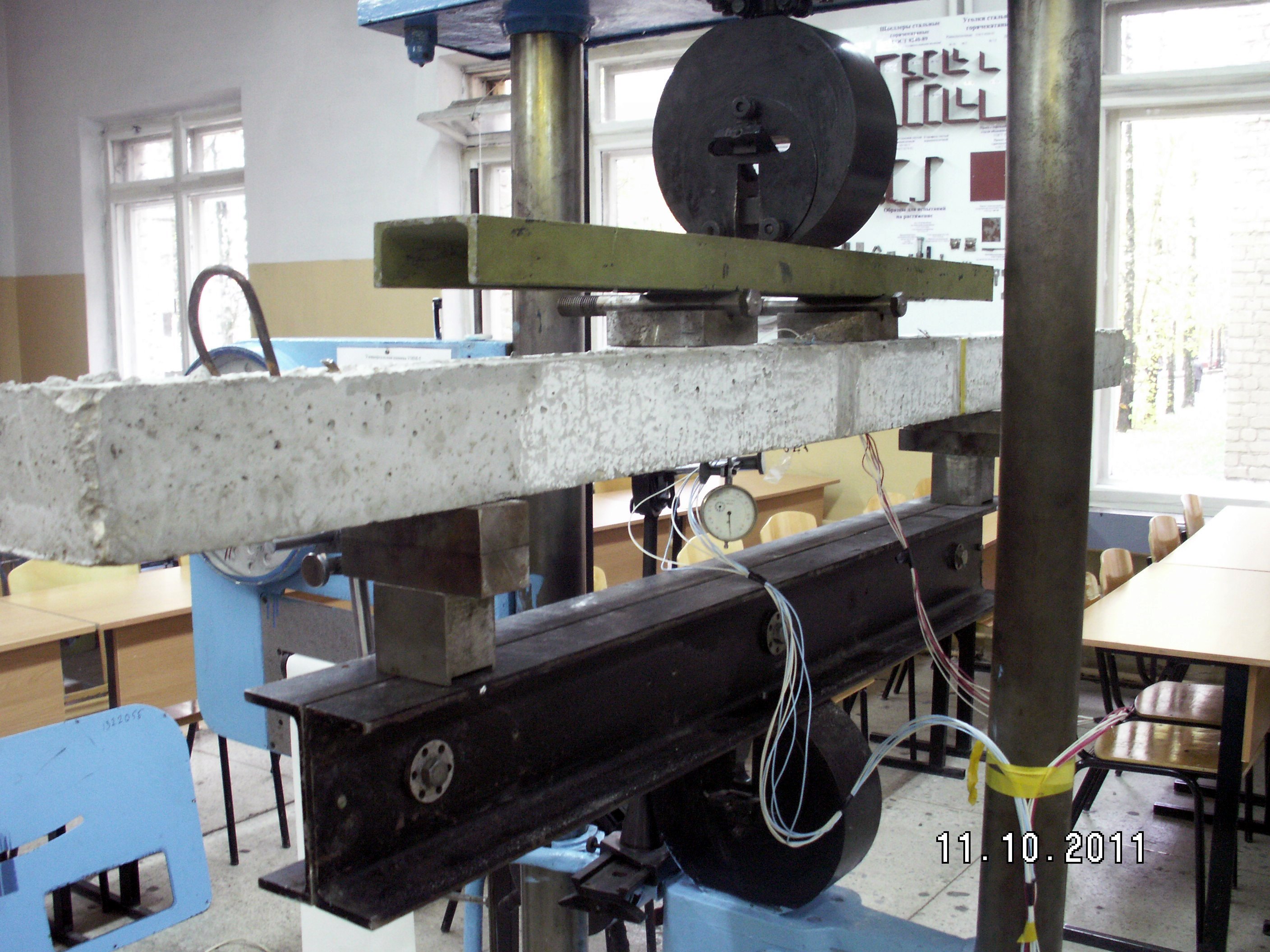

Рисунок 1. Балка на испытательном стенде.



На схемах испытаний  (рисунки 2а, 2б) показаны точки приложения сил РI, РII и изменение положения пролетного участка.

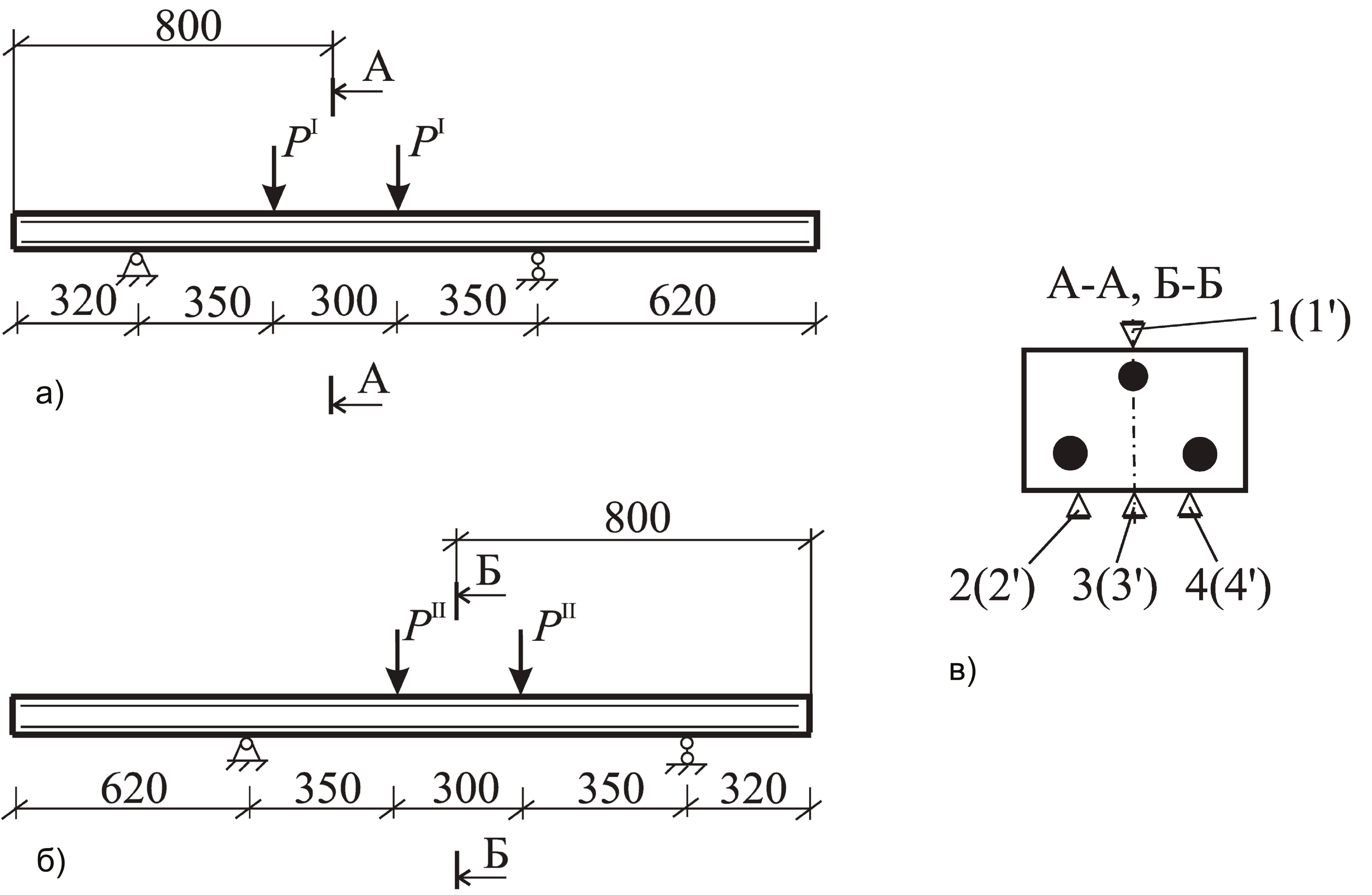

Рисунок 2. Схема испытания изгибаемых железобетонных элементов: а – первый этап; б – второй этап; в – поперечные сечения балки: 1-4 – тензодатчики по сечению А-А, 1'-4' – по сечению Б-Б.



Измерялись продольные относительные деформации бетона в растянутой и сжатой зонах, ширина раскрытия трещин, прогибы балок в центре пролета, вертикальные перемещения на опорах. В качестве датчиков деформаций использовались проволочные тензорезисторы с базой 20 мм, наклеенные вдоль балки по серединам пролетов (см. рисунок 2в) и включенные по мостовой схеме. Сигналы от разбалансировки мостов измерялись модулями LTR212 в составе LTR-EU-2-5 и вводились в компьютер.

Разработанные и экспериментально проверенные методики расчета и оптимизации железобетонных конструкций использованы в ООО «Брянск-Промбетон» (г. Брянск).


Разработчик: Мироненко Инна Вячеславовна (ФГБОУ ВО Брянская государственная инженерно-технологическая академия)
