Технологическая установка для исследования электролитно-плазменных процессов

Внедрение: 2016 г.

Для проведения исследований по модификации поверхностных слоев деталей машин и механизмов методом электролитно-плазменной обработки (ЭПО) в Уфимском государственном авиационном техническом университете была разработана и изготовлена автоматизированная технологическая установка с применением модуля L‑502 [1]. Установка для исследования ЭПО позволяет:

  • реализовывать режимы постоянного, импульсного униполярного и биполярного напряжения для проведения различных процессов ЭПО;
  • варьировать в широком диапазоне амплитуду напряжения, частоту и скважность питающих импульсов, температуру электролита;
  • программно управлять технологическими параметрами электролитно-плазменных процессов и поддерживать их на заданном уровне с достаточной точностью;
  • регистрировать температуру и мгновенные значения тока и напряжения процесса в ходе обработки;
  • контролировать свойства поверхностного слоя обрабатываемой детали по информативным электрическим параметрам;
  • выводить на индикаторы регистрируемые параметры и рассчитанные текущие свойства поверхности, сигнализировать о достижении целевых параметров.

На рисунке 1 представлена функциональная схема установки с указанием основных функциональных элементов и связями между ними. На рисунке 2 показан общий вид установки.

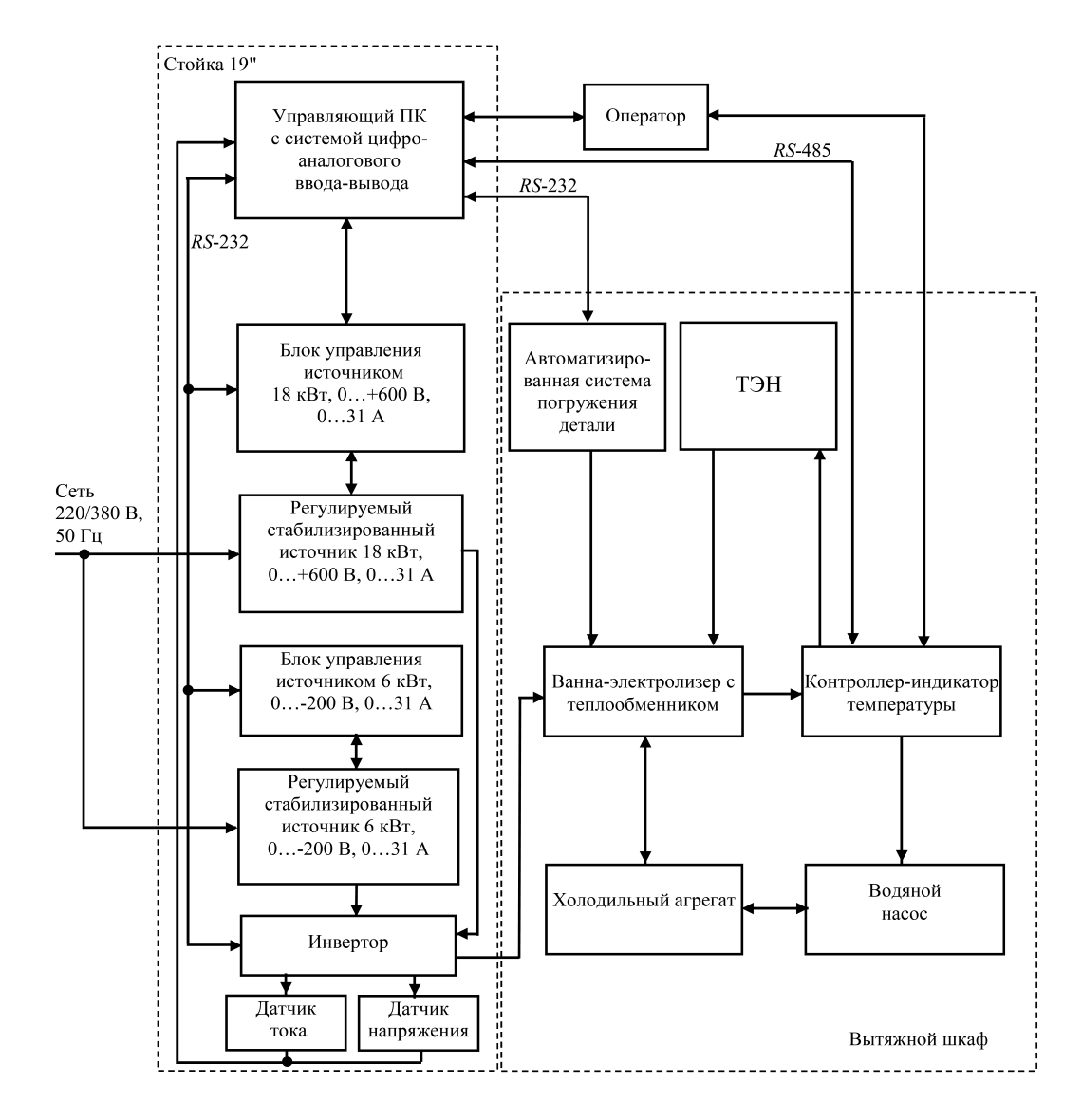

Рисунок 1. Функциональная схема автоматизированной установки для исследования ЭПО с компьютерным управлением и диагностикой параметров качества поверхностного слоя.

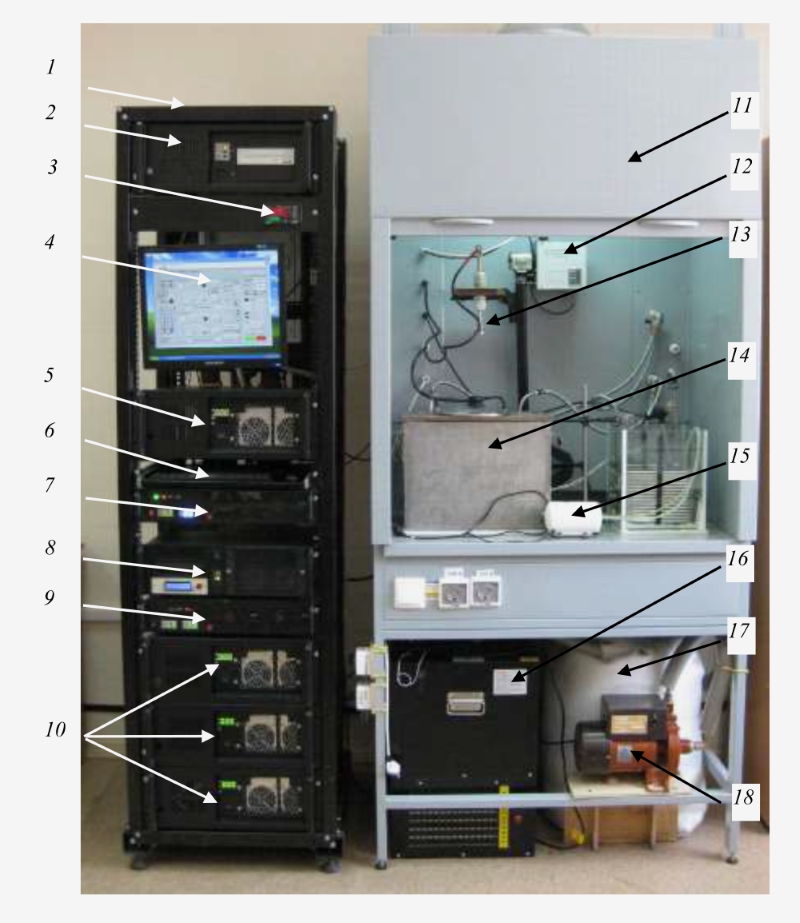

Рисунок 2. Общий вид автоматизированной установки для исследования ЭПО процессов: 1 – стойка 19"; 2 – персональный управляющий компьютер; 3 – измеритель-регулятор температуры ванны-электролизера ТРМ‑202; 4 – монитор; 5 – источник постоянного напряжения –200 В; 6 – клавиатура и мышь; 7 и 9 – блоки управления источниками напряжения; 8 – инвертор; 10 – источник постоянного напряжения +600 В; 11 – вытяжной шкаф с ванной-электролизером; 12 – автоматизированная система погружения детали; 13 – подвес; 14 – вытяжной шкаф с ванной-электролизером; 15 – барботаж; 16 – холодильный агрегат; 17 – буферная емкость; 18 – насос.



Для управления технологическим процессом в ходе исследований различных процессов ЭПО в среде графического программирования LabVIEW было разработано соответствующее ПО. На рисунке 3 представлена вкладка «Работа» данного ПО, которая представляет собой интерактивный пользовательский интерфейс.

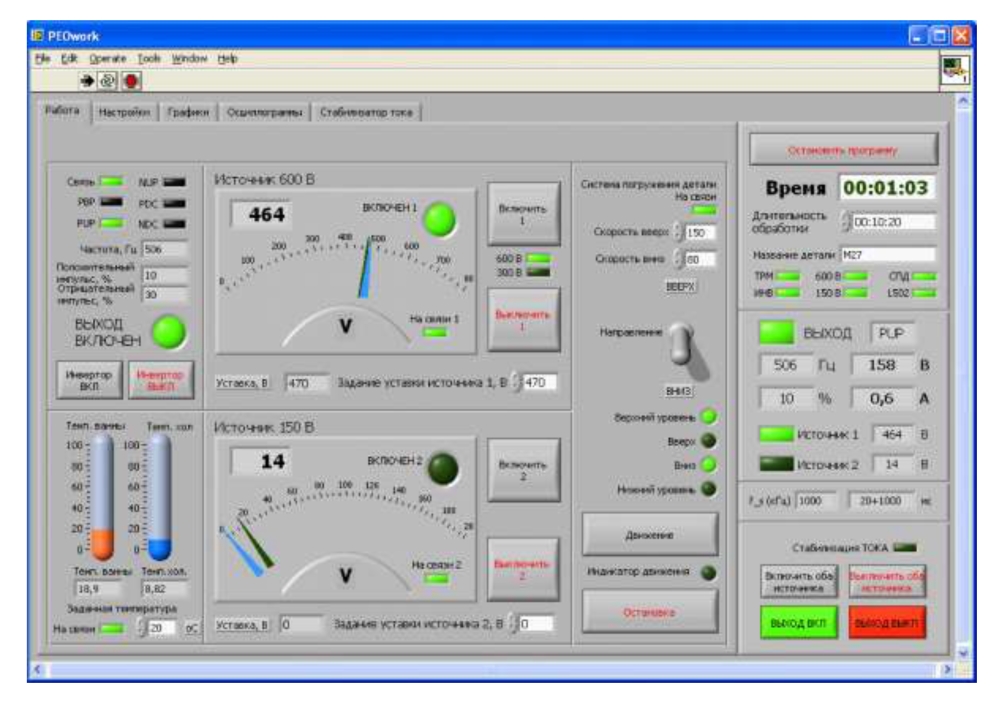

Рисунок 3. Лицевая панель разработанной программы автоматизированной системы управления процессами ЭПО.



На рисунке 4 показана вкладка лицевой панели “Графики”, на которой в ходе обработки отображается изменение во времени усредненных значений напряжения и температуры, действующих значений тока и напряжения.

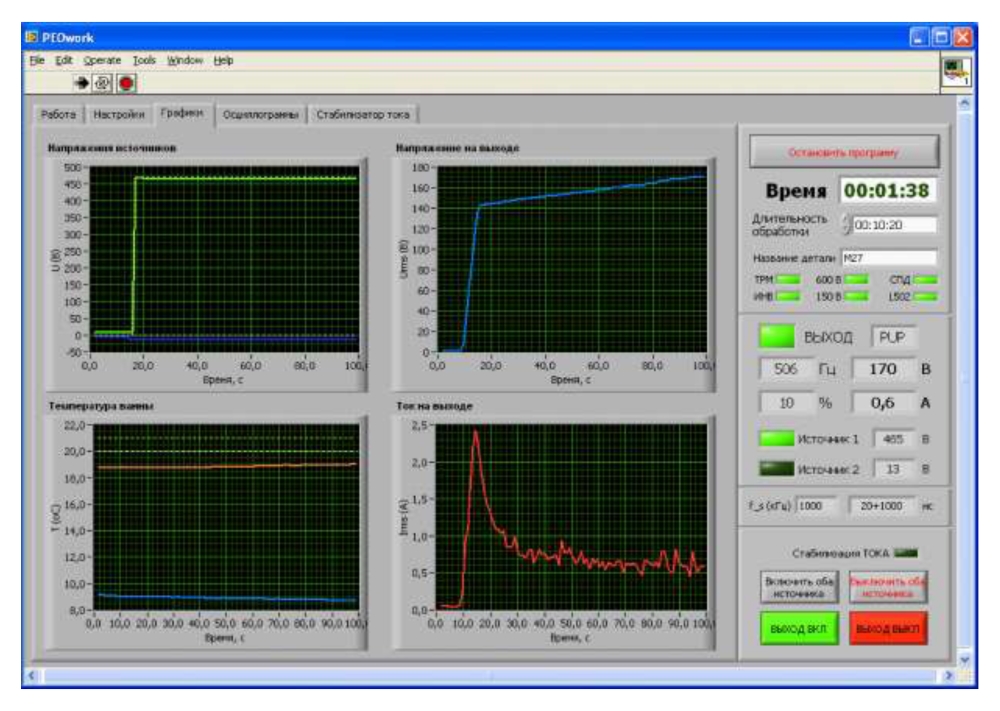

Рисунок 4. Графики напряжения, температуры и тока, полученные в ходе процесса ПЭО (плазменно-электролитического оксидирования) магния.



Мгновенные значения тока и напряжения, преобразованные в цифровую форму с помощью платы ввода-вывода L‑502, поточно записываются в заданный во вкладке «Настройки» файл и отображаются на графических индикаторах вкладки «Осциллограммы» (рисунок 5).

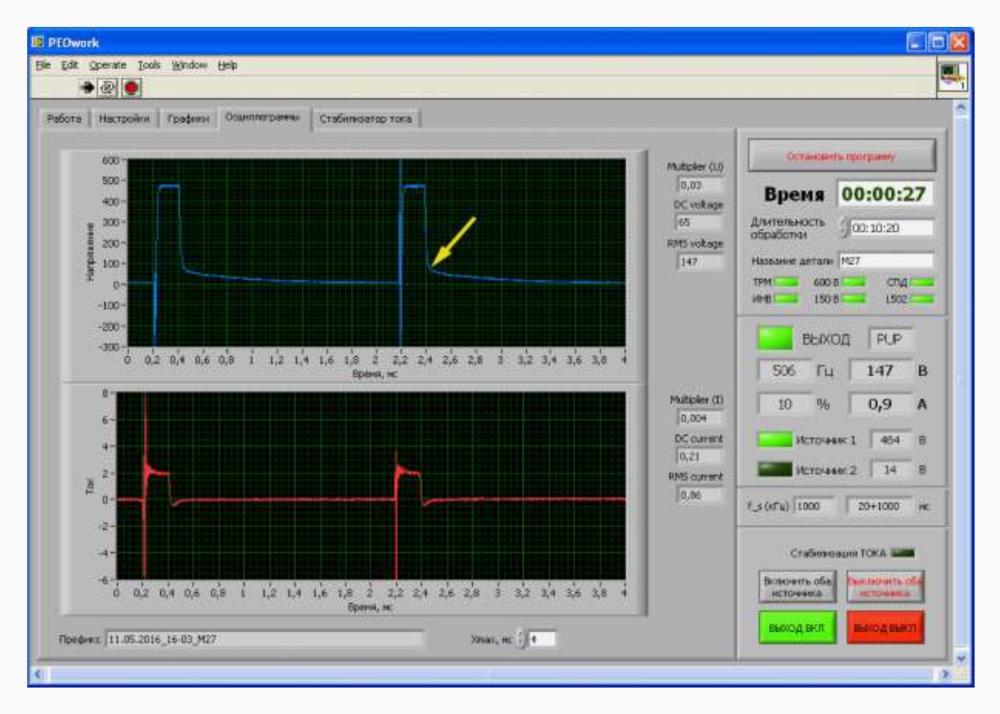

Рисунок 5. Осциллограммы напряжения и тока в ходе процесса ПЭО магния.



Разработанное программное обеспечение позволяет управлять технологическими параметрами в ходе обработки, организовать регистрацию и хранение данных, реализовывать заданный способ диагностики свойств поверхностного слоя обрабатываемой детали, например, по импедансным спектрам в режиме большого сигнала.

Экспериментальные исследования процессов ЭПО с поточной записью мгновенных значений тока, напряжения и температуры с высокой частотой дискретизации, предусмотренной на разработанной автоматизированной установке, позволяют выявить информативные параметры для косвенной диагностики свойств поверхности. Так установка позволяет провести импедансную спектроскопию по сигналам тока и напряжения для определения толщины покрытия в ходе процесса плазменно-электролитического оксидирования, определить ширину частотного спектра переменной составляющей тока для измерения шероховатости в ходе электролитно-плазменного полирования, провести цифровую фильтрацию колебаний тока и анализ динамики полученного сигнала для электролитно-плазменного удаления покрытий.

Источник:
Парфенов Е.В., Фаррахов Р.Г., Мукаева В.Р., Горбатков М.В., Мелемчук И.А., Стоцкий А.Г., Чернейкина Я.В. Автоматизированная технологическая установка для исследования электролитно-плазменных процессов // Вестник УГАТУ. – 2016. – Т. 20, № 4 (74). – С. 23‑31.


Разработчик: Парфенов Е.В., Фаррахов Р.Г., Мукаева В.Р., Горбатков М.В., Мелемчук И.А., Стоцкий А.Г., Чернейкина Я.В. (ФГБОУ ВО УГАТУ)
