Мобильная система измерения и регистрации динамических нагрузок в землеройно-транспортных машинах

Внедрение: 2014 г.

Учеными из Воронежского государственного архитектурно-строительного университета представлена цифровая система для измерения и регистрации динамических нагрузок в землеройно-транспортных машинах (ЗТМ) [1].

Ранее применявшийся при исследовании рабочих нагрузок автогрейдеров набор тензометрической аппаратуры (рисунок 1) состоял из светолучевого осциллографа, цифропечатающего устройства (ЦПУ), цифровых вольтметров и генератора импульсов. Эта аппаратура одновременно регистрировала 12 аналоговых динамических параметров на фотобумаге и 4 цифровых на ленте ЦПУ строкой из 18 знаков. Темп печати обеспечивал возможность исследования процессов с граничной частотой 3,6 Гц, что соответствует максимальным значениям частот динамических рабочих нагрузок, действующих в рабочем оборудовании и трансмиссии ЗТМ. Недостатками этой системы являются малое количество цифровых каналов и невозможность их автоматического ввода для обработки в ЭВМ.

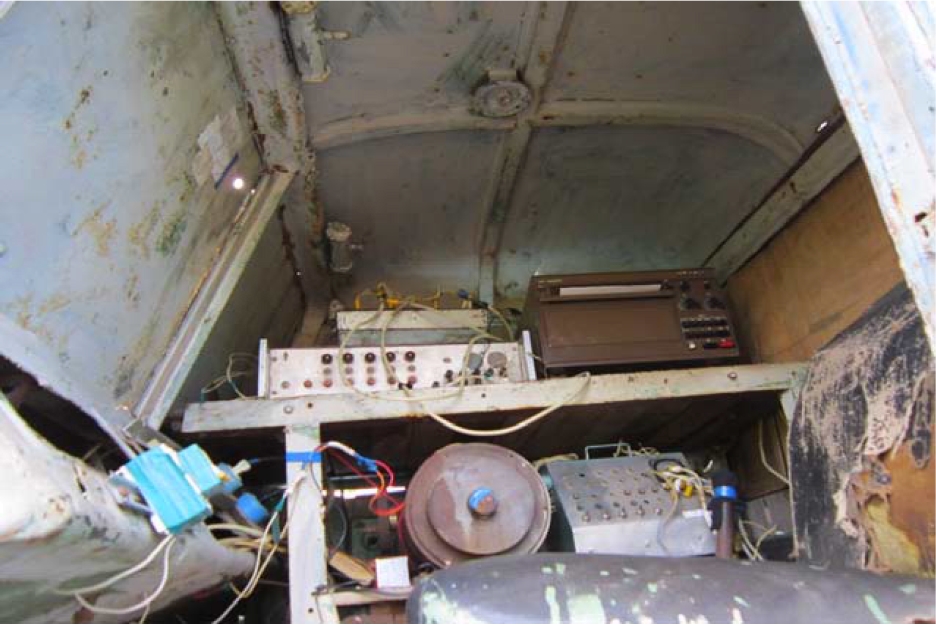

Рисунок 1. Общий вид системы для измерения и регистрации динамических нагрузок в ЗТМ.



Для замещения данного устаревшего оборудования была создана мобильная измерительная система для измерения и регистрации динамических нагрузок в ЗТМ на основе АЦП Е14‑140, обеспечившая сбор данных от 16‑ти цифровых и 10‑ти аналоговых сигналов, получаемых с разных датчиков. Данная система включает в себя: систему датчиков с источниками питания, модуль АЦП E14‑140, блок коммутации и энергонезависимый ПК типа notebook. Общий вид предлагаемой системы представлен на рисунке 2. Регистрация данных производится при помощи программы LGraph2, поставляемой в комплекте с модулем АЦП, которая осуществляет запись данных непосредственно на жёсткий диск компьютера типа SSD.

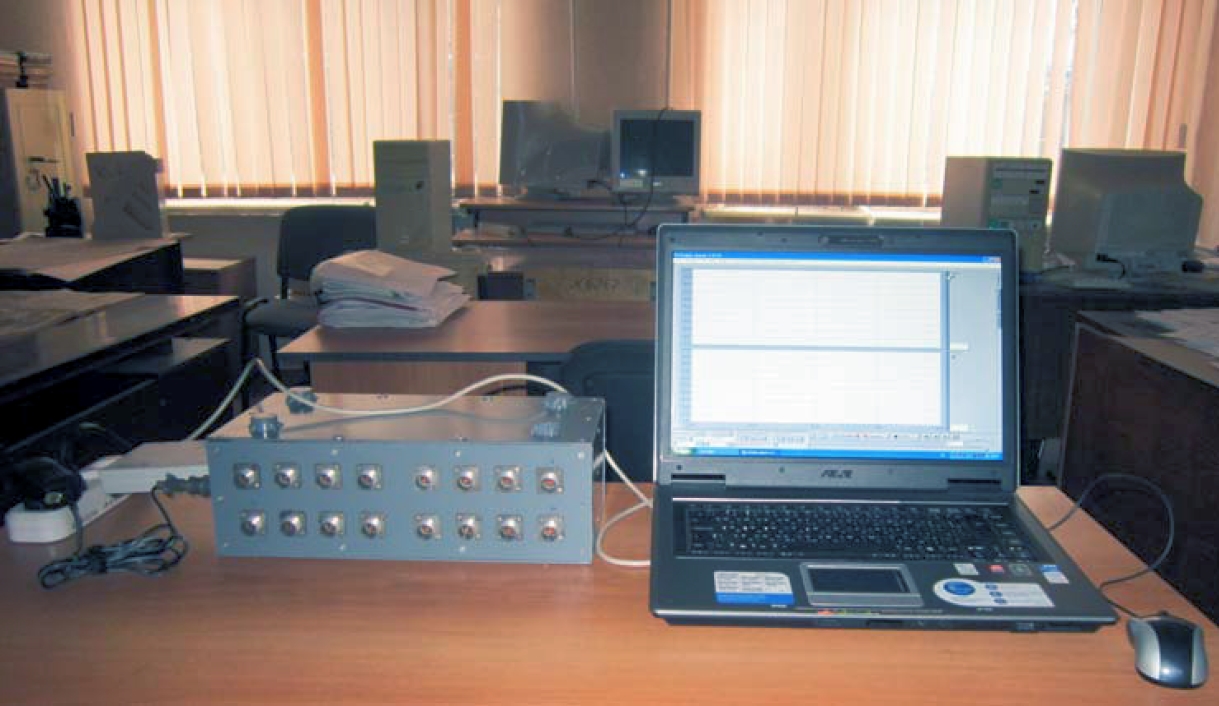

Рисунок 2. Общий вид цифровой системы для измерения и регистрации динамических нагрузок в ЗТМ.



На рисунке 3 представлена блок-схема предлагаемой цифровой системы для измерения и регистрации динамических нагрузок в ЗТМ.

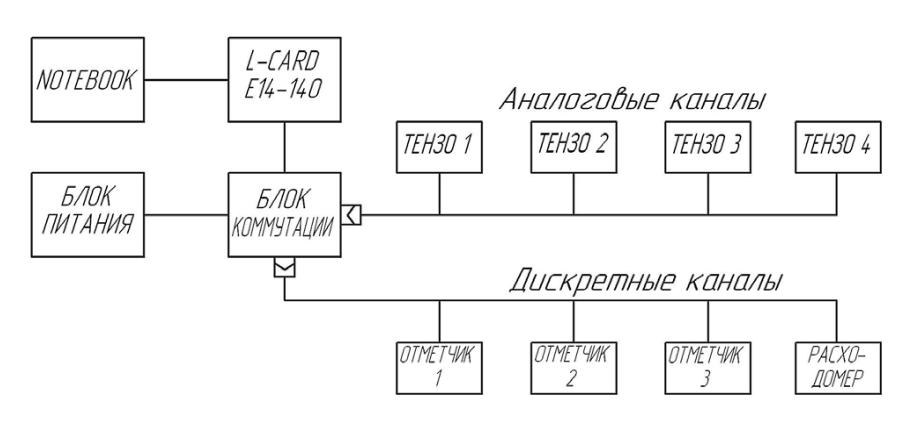

Рисунок 3. Блок-схема цифровой системы для измерения и регистрации динамических нагрузок в ЗТМ.

Использование современной цифровой системы позволяет повысить точность измерения и расширяет функциональные возможности обработки получаемых сигналов.



Источник:
Жулай В.А., Василенко А.В., Крестников А.В. Мобильная цифровая система для измерения и регистрации динамических нагрузок в землеройно-транспортных машинах // Научный вестник Воронежского государственного архитектурно-строительного университета. Серия «Высокие технологии. Экология». – Воронеж. – 2014. – С. 177‑180.


Разработчик: Жулай В.А., Василенко А.В., Крестников А.В. (Воронежский государственный архитектурно-строительный университет)
