Внешние модули АЦП/ЦАП

E-270

Внешний модуль ввода медленноменяющихся параметров (ММП)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		ДОКУМЕНТАЦИЯ		ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Ввод медленноменяющихся параметров с помощью субмодулей серии H-27X
Количество каналов	До 16
Субмодулей	до 8
Частота дискретизации	до 100 Гц
Разрядность (на 100 Гц)	11 бит
Разрядность (на 7,6 Гц)	15 бит
Основная приведенная погрешность (на 6 Гц)	0,05 %
Поканальная гальваническая развязка	до 300В
Основные интерфейсы
USB 1.1 (совместим с USB 2.0)	без гальваноразвязки
RS-485	с гальваноразвязкой (возможно создание распределенной сети)
Дополнительный интерфейс
RS-232	без гальваноразвязки
Процессор
Тип	CR-16 MCS9 (National)
Память программ (Flash)	64 кБ
Память данных	3 кБ
Частота тактовая	16 мГц
Среда разработки	Си
Базовые функции ввода/вывода
Дополнительный АЦП (8 бит)	8 каналов
ТТЛ-входы	8 бит
ТТЛ-выходы	8 бит
КМОП-входы/выходы	4 бит (уровни ТТЛ)
Питание от USB или внешнего источника
Напряжение внешнего источника	9…25В
Максимальный ток	450 мА
Габариты 129x95x26 мм

1. Описания
2. Статьи

1. Описания

e270_to.doc ( 13.10.02, 420 kB ): Описание модуля E270 в формате MS Word 2000.

e270_hw.pdf ( 14.03.03, 1,198 kB )

Модуль E-270 на USB/RS-485/COM. Руководство пользователя. L-Card, 2002. [Бета-версия].

Общее знакомство
Инсталляция и настройка
Обзор аппаратной части, в т.ч. субмодулей H-27x (может быть интересно пользователям модуля LC-237 системы LTC и модуля H-27 системы H-2000 (HB-16))
Подключение сигналов
Калибровка
Принципы работы устройства. Программно-аппаратная модель
Спецификации штатных АЦП/DIO, и опциональных ПНЧ (H-27x)
Словарь терминов

2. Статьи

lcardconnects.pdf ( 22.01.03, 478 kB ): А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

1. Программное обеспечение под Windows
2. Сторонние разработки ПО

1. Программное обеспечение под Windows

usb_drvb.zip ( 12.02.07, 178 kB ): (XP x64!!!) Бета драйвера для работы с LTR крейтами через штатное ПО и USB платами через lusbapi.dll (старый LGraph). Последняя версия для XP 32bit и 64 bit.

e270_dll.zip ( 28.09.05, 312 kB )

модуль E270 на шину USB/RS232/RS485.

драйвер для модуля с USB интефейсом.
штатная dll-библиотека с исходным текстом и модулями для поддержки различных сред разработки (Symantec C++, Watcom C++, MicroSoft Visual C++, Borland C++, Borland Delphi).
примеры использования функций штатной dll-библиотеки (MicroSoft Visual C++, Borland C++ Builder, Borland Delphi, National Instruments LabView).

e270_demo.zip ( 28.09.05, 3,606 kB )

модуль E270 на шину USB/RS232/RS485.

demo-программа для работы с модулем, исходный текст.

2. Сторонние разработки ПО

pg33demo.zip ( 13.11.10, 27,278 kB )

PowerGraph. Самописец-регистратор под Windows.

pg33demo.zip - демонстрационная версия 3.3.8 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.

Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

matrix11.zip ( 01.03.02, 216 kB ): Программа для конвертации файлов между форматами данных MATLAB и двоичными файлами с 16-ти битными данными (АЦП, ЦАП).

Внешний модуль ввода медленноменяющихся параметров (ММП)

Использованы интегрирующие АЦП, позволяющие измерять медленноменяющиеся сигналы с высокой степенью защиты от импульсных помех. Каждая цепь имеет индивидуальную гальваническую развязку для применения неизолированных датчиков. На носитель обязательно должны быть установлены от 1 до 8 субмодулей серии H-27X.

Установка разнотипных субмодулей позволяет конфигурировать изделие для измерения напряжения, тока, сигналов термопар, термосопротивлений и др.

Дополнительно на модуле имеются: АЦП, дискретные входы и выходы, счетчик импульсов.

Модуль обеспечивает два интерфейса подключения к ПК. Основной - USB или RS-485, и дополнительный RS-232.

Наличие 16 битного RISC-микроконтроллера CR16 со встроенной Flash-памятью (64 кБ) обеспечивает автономную работу модуля.

Особенности изделия

• Ввод ММП: до 16 каналов

• Поканальная гальваноразвязка

Информация для заказа

В цену модуля-носителя сумодули H-27x не входят - их количество и тип следует отдельно оговаривать при заказе!

E-270RS485 8200 руб.
Модуль с интерфейсом RS-485

E-270USB 8200 руб.
Модуль с интерфейсом USB 1.1

DB-37F-increaser 787 руб.
Клеммник (Только на разъем ММП.)

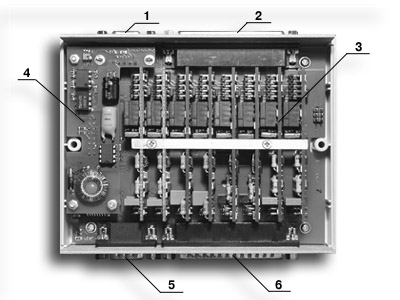

¹Внешний вид модуля со снятой верхней крышкой

1 - разъем основного интерфейса;

2 - разъем базовых функций ввода/вывода;

3 - субмодули ввода медленноменяющихся параметров серии H-27X;

4 - субмодуль основного интерфейса;

5 - разъем интерфейса RS-232;

6 - разъем медленноменяющихся параметров.
