Исследовательская установка «прокатно-разрывной стан»

Внедрение: 2014 г.

Для изучения процессов формирования микротопографии в НИЦ «Микротопография» МГТУ была создана установка «прокатно-разрывной стан», на которой получают уникальные экспериментальные результаты по формированию микротопографии поверхности автолиста в очаге и вне очага деформации. На рисунке 1 представлена схема установки.

На установке «прокатно-разрывной стан» изучается коэффициент отпечатываемости, формирование шероховатости поверхности, а также другие свойства образцов металла. Установка позволяет моделировать процесс дрессировки металла на прокатных станах металлургических заводов. Энергия в очаг деформации подается за счет растягивающих усилий, создаваемых разрывной машиной, а также за счет давления валков на испытуемый образец.

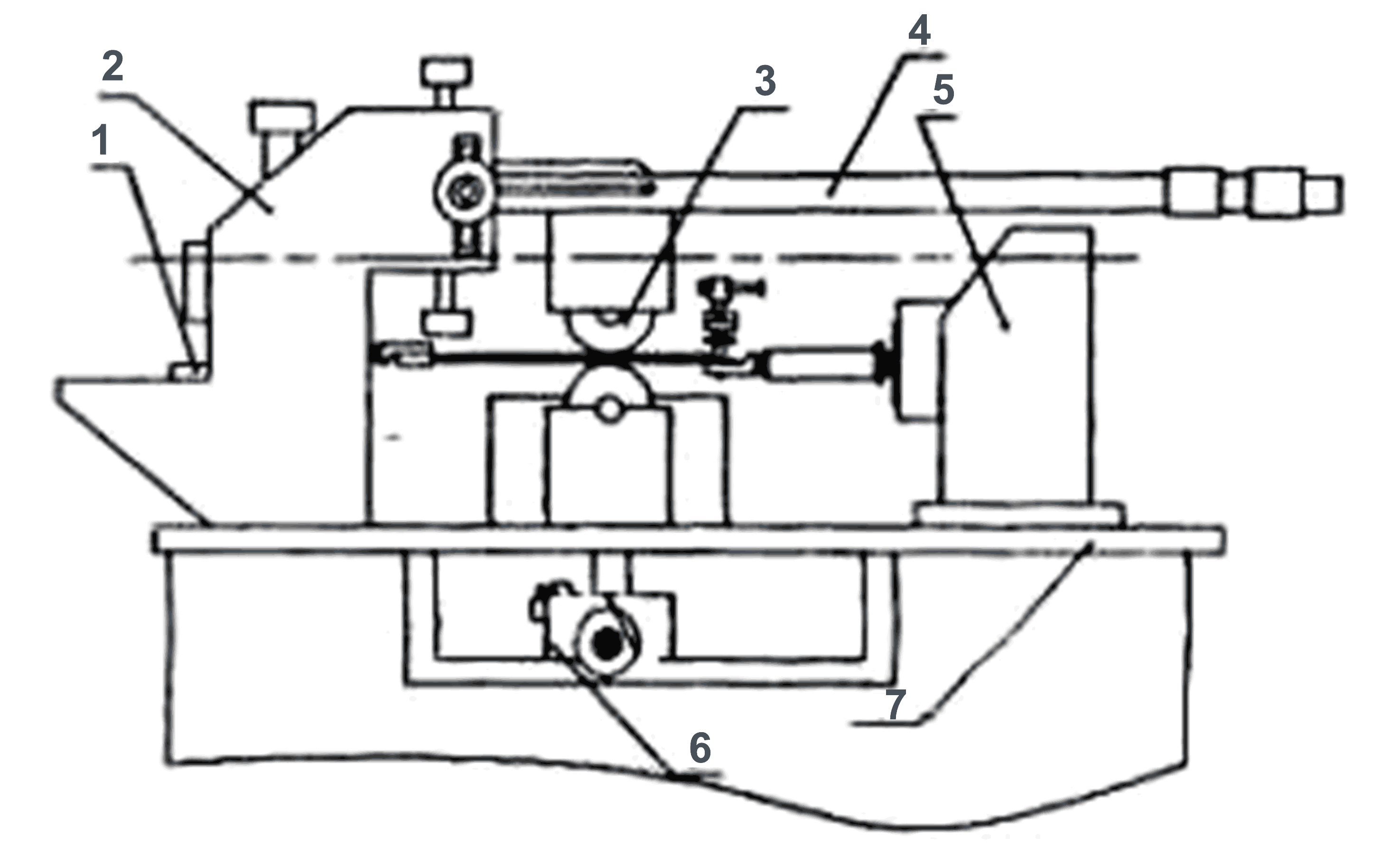

Рисунок 1. Схема установки «прокатно-разрывной стан»: 1 – упругий элемент с тензодатчиками; 2 – станина; 3 – валки; 4 – штанга; 5 – двигатель с редуктором; 6 – устройство для поднятия нижнего валка; 7 – основа.



Для регистрации продольных напряжений используются три тензодатчика, сигнал с которых поступает на тензометрический модуль LTR212  в составе Установки измерительной LTR. Одновременно с датчиками силы запрашиваются данные с датчика перемещения для получения значения силы в зависимости от относительного удлинения образца (рисунок 2).

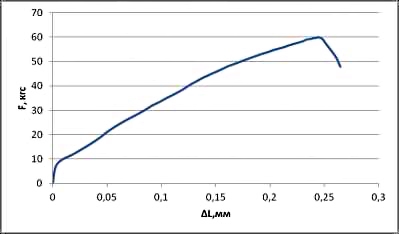

Рисунок 2. Диаграмма растяжения, полученная в программе для работы с датчиком перемещения.



Источник:
Идрисов И.Н., Андреев С.М. Система управления исследовательской установкой «прокатно-разрывной стан» для изучения формирования микротопографии поверхности листа в различных напряженных состояниях // Актуальные проблемы современной науки, техники и образования. Материалы 72-й международной научно-технической конференции. – Магнитогорск. – 2014. – 2 том, с. 143–146.


Разработчик: И.Н. Идрисов, С.М. Андреев (НИЦ «Микротопография» МГТУ)
