Виброизмерительный комплекс для технологических систем механообработки

Внедрение: 2006 г.

Специалистами из Донбасской государственной машиностроительной академии разработан виброизмерительный комплекс для исследования динамических нагрузок при металлообработке, который был опробован на токарных и фрезерных станках [1]. Целью исследования являлся поиск условий увеличения времени безотказной работы режущего инструмента.

Регистрация колебаний инструмента (рисунки 1, 2) проводилась с помощью пьезоэлектрических датчиков, установленных на резце в направлениях составляющих силы резания Pz, Py, Px. Датчики подключены к измерительному усилителю. Для измерения мгновенной частоты вращения на шпинделе станка установлена переходная муфта c датчиком вращения, который подключен к интерфейсному модулю.

Измерительный усилитель и интерфейсный модуль подключены к АЦП E14-440, а тот в свою очередь – к ноутбуку.

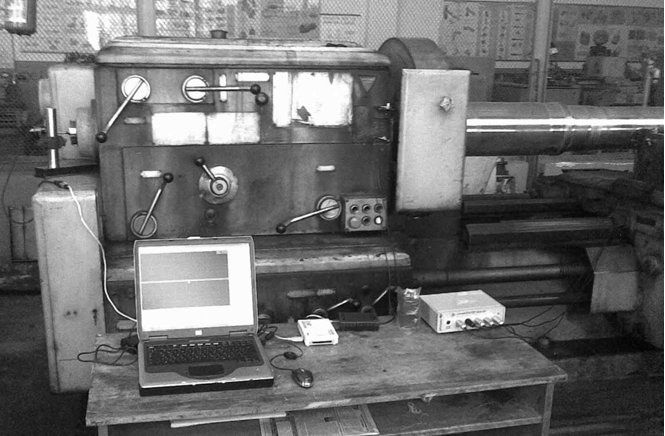

Рисунок 1. Измерительный стенд на базе токарного станка 1А64: общий вид регистрирующей аппаратуры.

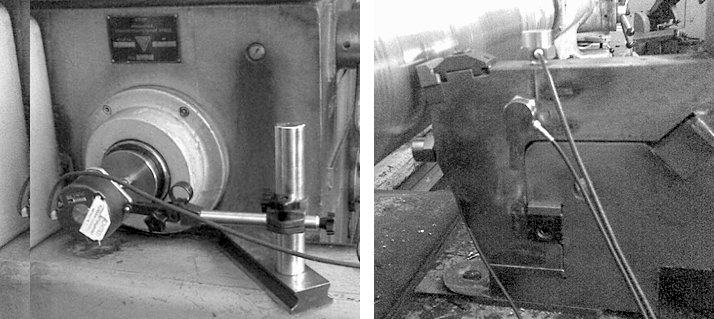

Рисунок 2. Измерительный стенд на базе токарного станка 1А64: слева – установка датчика вращения на шпинделе; справа – установка датчиков вибрации на прорезном резце с ламельным суппортом.



Структурная схема измерительного комплекса приведена на рисунке 3.

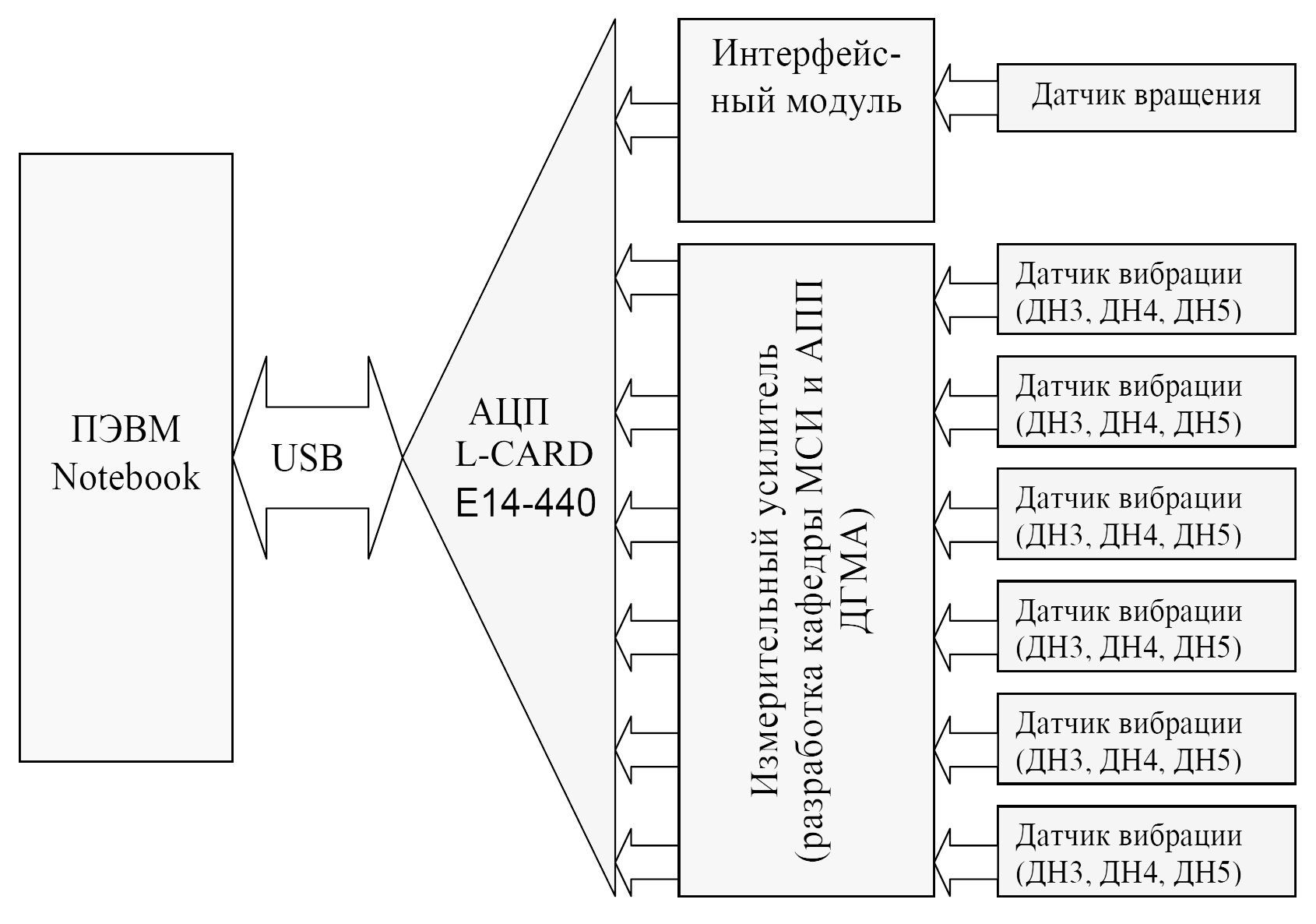

Рисунок 3. Структурная схема измерительного комплекса.



Подключение датчиков к АЦП выполняется при помощи разработанного авторами измерительного усилителя с высокоомным входом (входное сопротивление 0,5 ГОм) и единичным коэффициентом усиления. Усилитель оснащен пассивным фильтром нижних частот (ФНЧ) второго порядка с частотой среза 15 кГц. Усилитель питается от аккумуляторной батареи. Для измерения низкочастотных колебаний применяется датчик ДН5 – диапазон измеряемых частот ниже 1000 Гц. Измерение средних и высоких частот колебаний производится соответственно датчиками: ДН3 – линейный диапазон измеряемых частот до 4000 Гц и ДН4 – диапазон частот до 12500 Гц. В результате покрывается весь диапазон исследуемых частот колебаний. Нижняя граница частотного диапазона определяется входным сопротивлением усилителя и собственной емкостью датчиков. Для приведенных выше условий она составляет 2-4 Гц.

Примечание от L-Card: по всей видимости, речь идёт о пьезодатчиках и усилителе с косвенным измерением заряда.

Для измерения мгновенной частоты вращения к аналоговому входу АЦП E14-440 подключается интерфейсный модуль, в состав которого входит формирователь импульсов начала отсчетов с блоком питания на 12 В. К входу интерфейсного модуля подключается датчик вращения ROD 230-9000 фирмы Heidenhain.

На рисунке 4 приведены иллюстрации измерительного стенда на базе фрезерного станка ЛГ 26 для определения вибраций заготовки при торцевом фрезеровании.

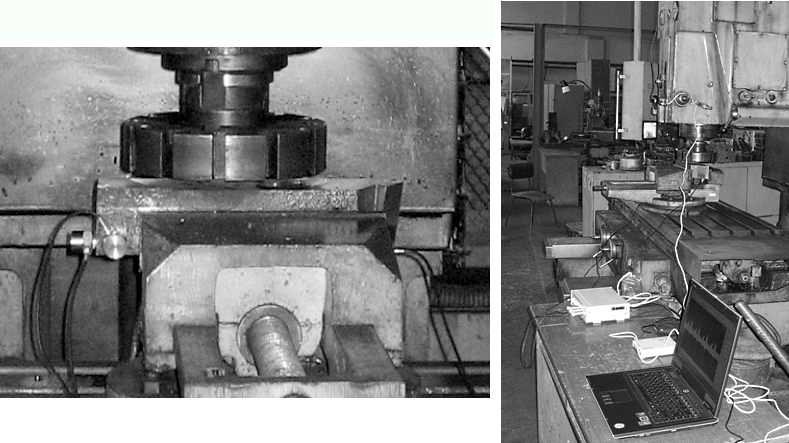

Рисунок 4. Измерительный стенд на фрезерном станке ЛГ 26: слева – крепление датчиков виброускорений; справа – общий вид.



Анализ полученных экспериментальных данных выполнялся с использованием дискретного преобразования Фурье при помощи программного комплекса L-Graph (рисунок 4). Предварительно для настройки делителя АЦП проводилась оценка формы и амплитуды колебаний, векторное суммирование записанных сигналов колебаний в различных направлениях. Анализ данных и вычисление дискретного преобразования Фурье выполнялось при помощи программного пакета для математических расчетов Matlab v. 7.0.

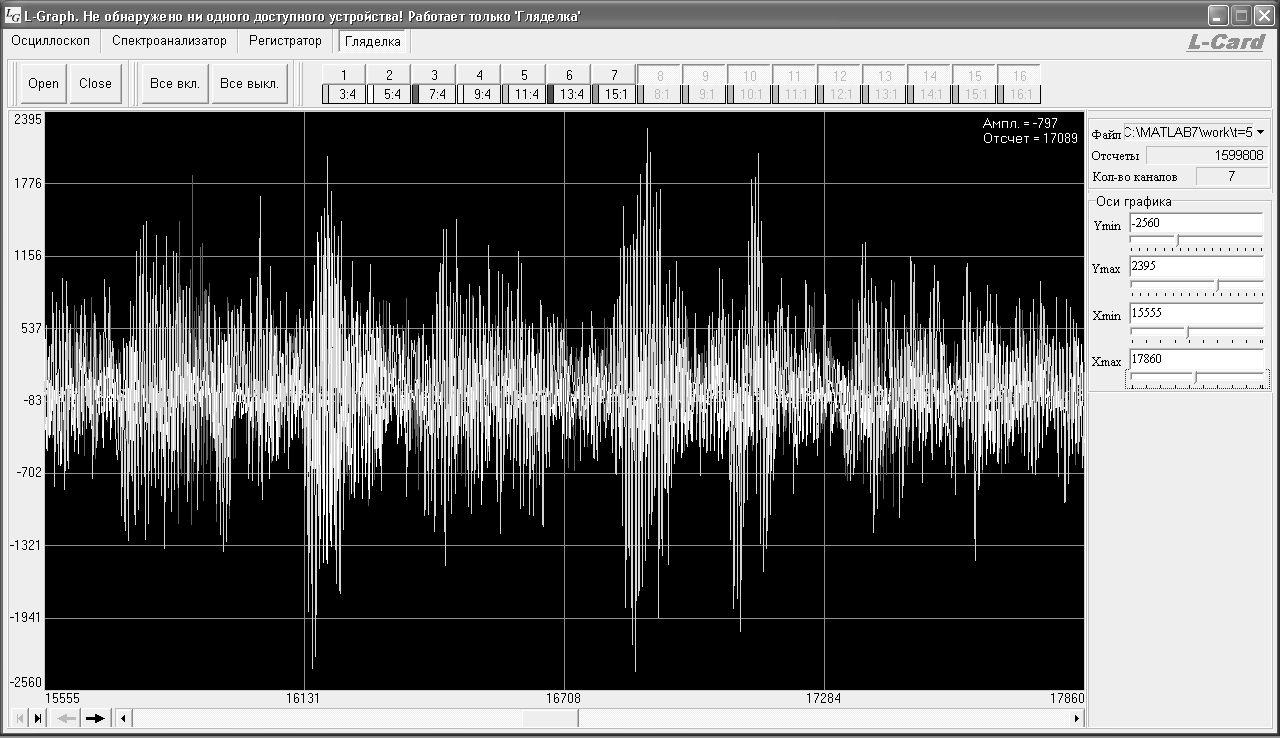

Рисунок 4. Общий вид программы L-Graph.



Результаты:

  • Создан виброизмерительный комплекс, который позволяет в режиме реального времени измерять частоту колебаний и виброускорения в диапазоне частот от 2 до 12500 Гц, а также мгновенную частоту вращения привода главного движения.
  • Авторами была разработана методика проведения испытаний на виброустойчивость в процессе резания на металлорежущих станках и программное обеспечение обработки получаемых данных.



Источник:
Мироненко Е.В., Донченко Е.И., Марчук Е.В. Переносной измерительный комплекс для исследования вибраций технологических систем механической обработки // Надежность инструмента и оптимизация технологических систем. Сборник научных трудов. – Краматорск-Киев. – 2006, № 20. – С. 63 – 68.


Разработчик: Мироненко Е.В., Донченко Е.И., Марчук Е.В. (Донбасская гос. машиностроительная академия)
