Рекуперативный теплообменник для осушения воздуха в животноводческих помещениях

Внедрение: 2013 г.

Учеными из Великолукской сельхозакадемии была разработана технологическая схема формирования оптимального микроклимата в животноводческих помещениях [1].

Важным элементом данной схемы является воздухоосушитель, работающий с использованием естественного холода (рисунок 1).

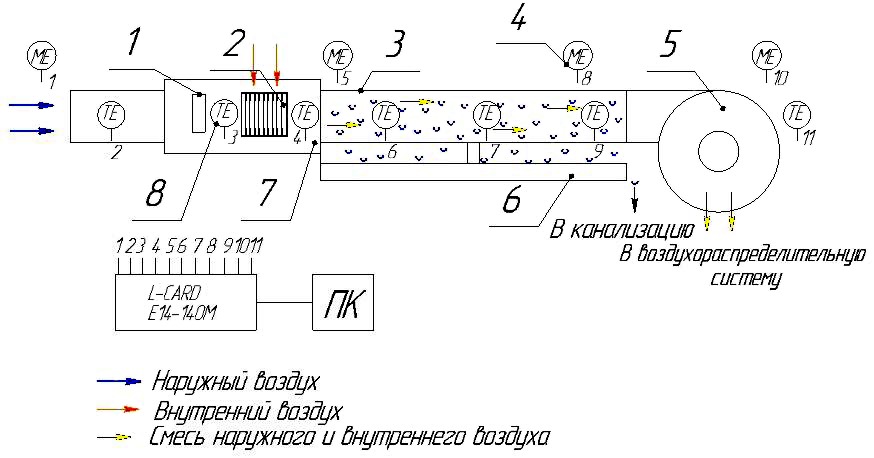

Рисунок 1. Схема экспериментальной установки: 1 – ТЭН; 2 – заслонка; 3 – воздуховод; 4 – датчик влажности; 5 – вентилятор; 6 – поддон; 7 – смесительная камера; 8 – датчик температуры.



Воздухоосушитель работает следующим образом (рисунок 1): за счет центробежного вентилятора 5 внутренний и наружный воздух поступает в смесительную камеру 7, где он смешивается (по необходимости подогревается нагревательным элементом 1). Далее смесь воздуха поступает в воздуховод 3 воздухоосушителя, благодаря заслонкам 2 имеется возможность регулирования подачи внутреннего и наружного воздуха. При помощи АЦП E14-140M и установленными на трубе датчиками 8 (Sensor Technology) снимаются показания температуры по всей длине воздухоосушителя. За счет разности температур смеси воздуха, проходящей внутри воздухоосушителя, и внутренней температуры воздуха на внешней поверхности трубы воздухоосушителя конденсируются капли влаги. Влага стекает в поддон 6, установленный под воздухоосушителем. Показания относительной влажности воздуха в помещении регистрируются шестью датчиками 4 влажности HIH-4000-004 (Honeywell), установленными равномерно по всему объему помещения и также подключенными к АЦП E14-140M.

Примечание от L-Card: Вариант применения Е14-140 для измерения температуры совместно с термометрами сопротивления описан в статье: Термометры сопротивления – с каким АЦП применять?

Для решения проблемы обмерзания внутренней поверхности воздуховода при встрече теплого и холодного потоков воздуха в Великолукской сельхозакадемии разработана смесительная камера (рисунок 2). Она представляет собой прямоугольный параллелепипед, две его грани имеют заслонки, которые позволяют регулировать подачу внутреннего и наружного воздуха.

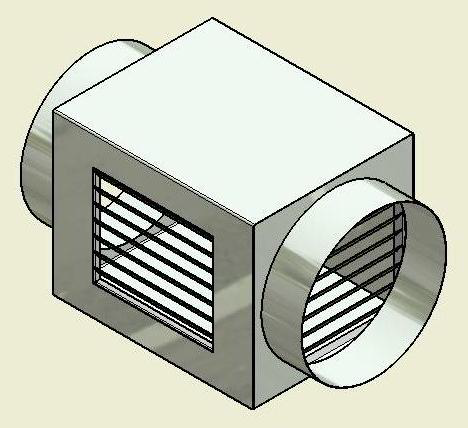

Рисунок 2. Смесительная камера.



По мнению ученых, специалистов животноводства и технологов, продуктивность животных на 10…30% зависит от микроклимата в животноводческом помещении. Отклонение параметров микроклимата от установленных оптимальных пределов приводит к сокращению удоев молока на 10…20%, прироста живой массы – на 20…35%, расходу дополнительного количества кормов, сокращению срока службы оборудования, машин и самих зданий, снижению устойчивости животных к заболеваниям.
Осушая воздух фермы от влаги путем естественного холода, повышается продуктивность животных, а также снижается требуемый воздухообмен.




Источник:
Самарин Г.Н., Иванов С.И. Рекуперативный теплообменник для осушения воздуха в животноводческих помещениях // Аграрная наука XXI века: проблемы и перспективы. Материалы Международной научно-практической конференции 18-19 апреля 2013 года. – Великие Луки. – 2013. – С. 295-297.


Разработчик: Г.Н., Самарин, С.И. Иванов (Великолукская гос. сельскохозяйственная академия)
