Исследование спектров и кинетики люминесценции кристалла

Внедрение: 2015 г.

Одной из самых актуальных задач в медицине и биологии на сегодняшний день является поиск новых люминесцирующих агентов для решения задач биовизуализации и ранней диагностики заболеваний.

В контексте этой глобальной задачи в Казанском федеральном университете на кафедре квантовой электроники и радиоспектроскопии защищена работа [1], посвящённая изучению люминесцентных свойств ионов: Ho3+ в монокристалле LiYbF4 для возможного использования этой системы в качестве преобразователя инфракрасного (ИК) излучения в видимое излучение и влияния концентрации ионов Ho3+ на эффективность этого преобразования.

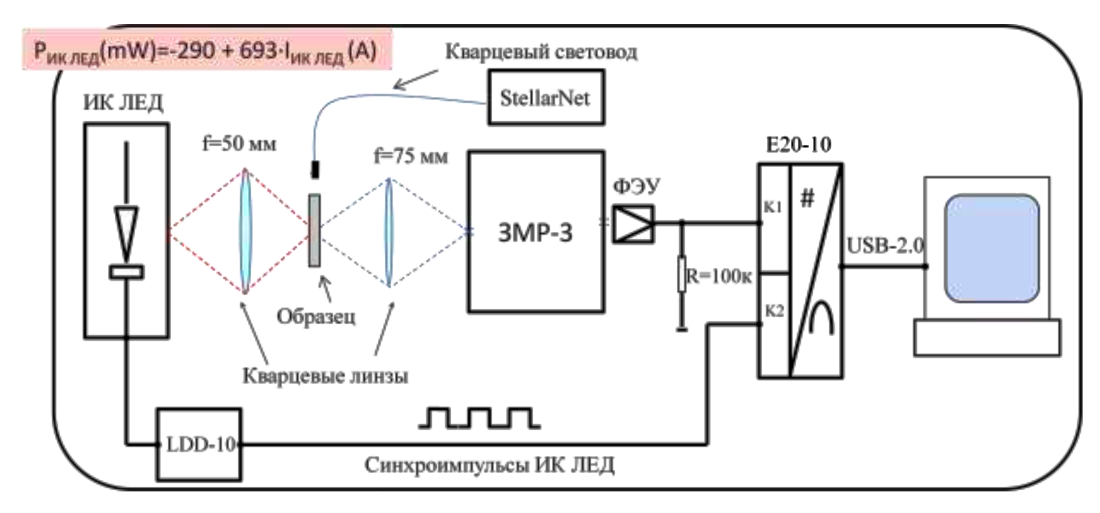

На рисунке 1 показана схема экспериментальной установки для регистрации спектров пропускания, спектров и кинетики люминесценции с применением модуля АЦП E20‑10.

Рисунок 1. Схема экспериментальной установки: LDD 10 – драйвер ИК ЛД; ЗМР‑3 – призменный монохроматор; StellarNet – спектрометр на ПЗС матрице; Е20‑10 – 14‑ти разрядный быстродействующий четырехканальный аналого-цифровой преобразователь L‑Card E20‑10 с максимальной частотой опроса 10 МГц.



Источником излучения при записи спектров поглощения служила лампа SL5. Люминесценция возбуждалась излучением полупроводникового лазерного диода с мощностью 0,1-2 Вт и λ=935 нм. Спектры регистрировались спектрометром фирмы Stellar Net (спектральное разрешение 0,5 нм). Кинетика люминесценции регистрировалась спектрометром на базе призменного монохроматора ЗМР‑3 (спектральное разрешение 0,2÷0,5 нм), ФЭУ‑79, ФЭУ‑62, ФЭУ‑39 и модуля АЦП L‑Card E20‑10. Излучение полупроводникового лазерного диода модулировалось прямоугольными импульсами длительностью 0,08-90 мс с частотой 10‑100 Гц. Все исследования проводились при температуре 300 K.

Изучены спектры и кинетика люминесценции кристаллов LiYb1-хHoхF4, где х=0,2÷5 ат.%. Кристаллы выращены методом Бриджмена-Стокбаргера в лаборатории роста кристаллов Казанского федерального университета Кораблевой С.Л. Образцы были вырезаны в виде параллелепипеда со сторонами ~5х2х3 мм и ориентированы так, чтобы оптическая ось С была параллельна одной из его плоскостей (рисунок 2).

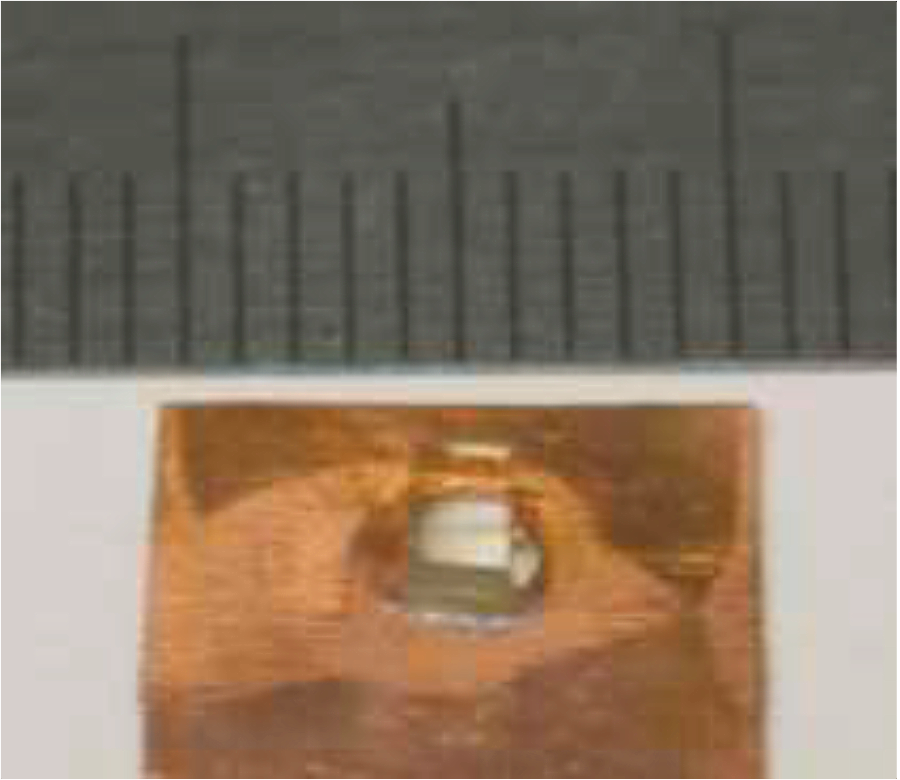

Рисунок 2. Фотография кристалла LiYbF4:Ho3+ на медной подложке с отверстием.



Поскольку лазерное излучение полупроводникового лазерного диода поляризовано, устанавливалась взаимная ориентация оптической оси кристалла и плоскости поляризации излучения лазерного диода (рисунок 3).

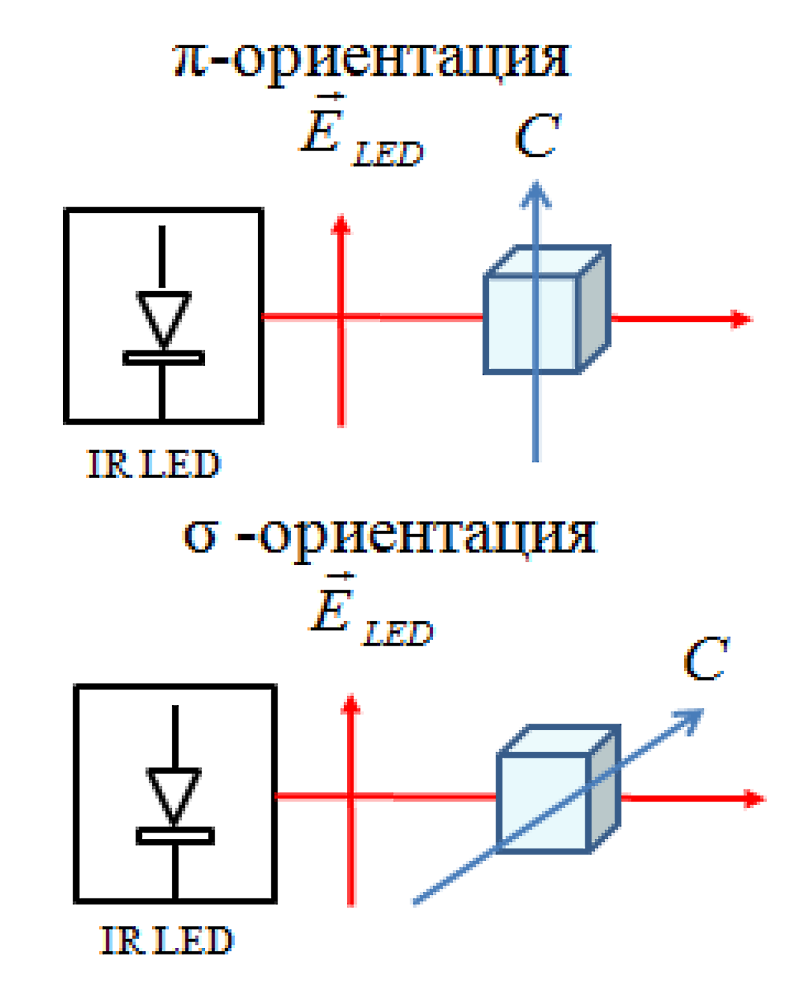

Рисунок 3. Способы взаимной ориентации оптической оси кристалла С и плоскости поляризации излучения лазерного диода, ELED — плоскость поляризации лазерного диода.



В спектрах поглощения и люминесценции монокристалла LiYbF4:Ho3+ проявляются линии, обусловленные ионами Ho3+ и Yb3+. Фрагменты этих спектров ионов Ho3+ (переходы: 5S2+5F45I8, 5F55I8) и ионов Yb3+(2F7/22F5/2) показаны на рисунке 4.

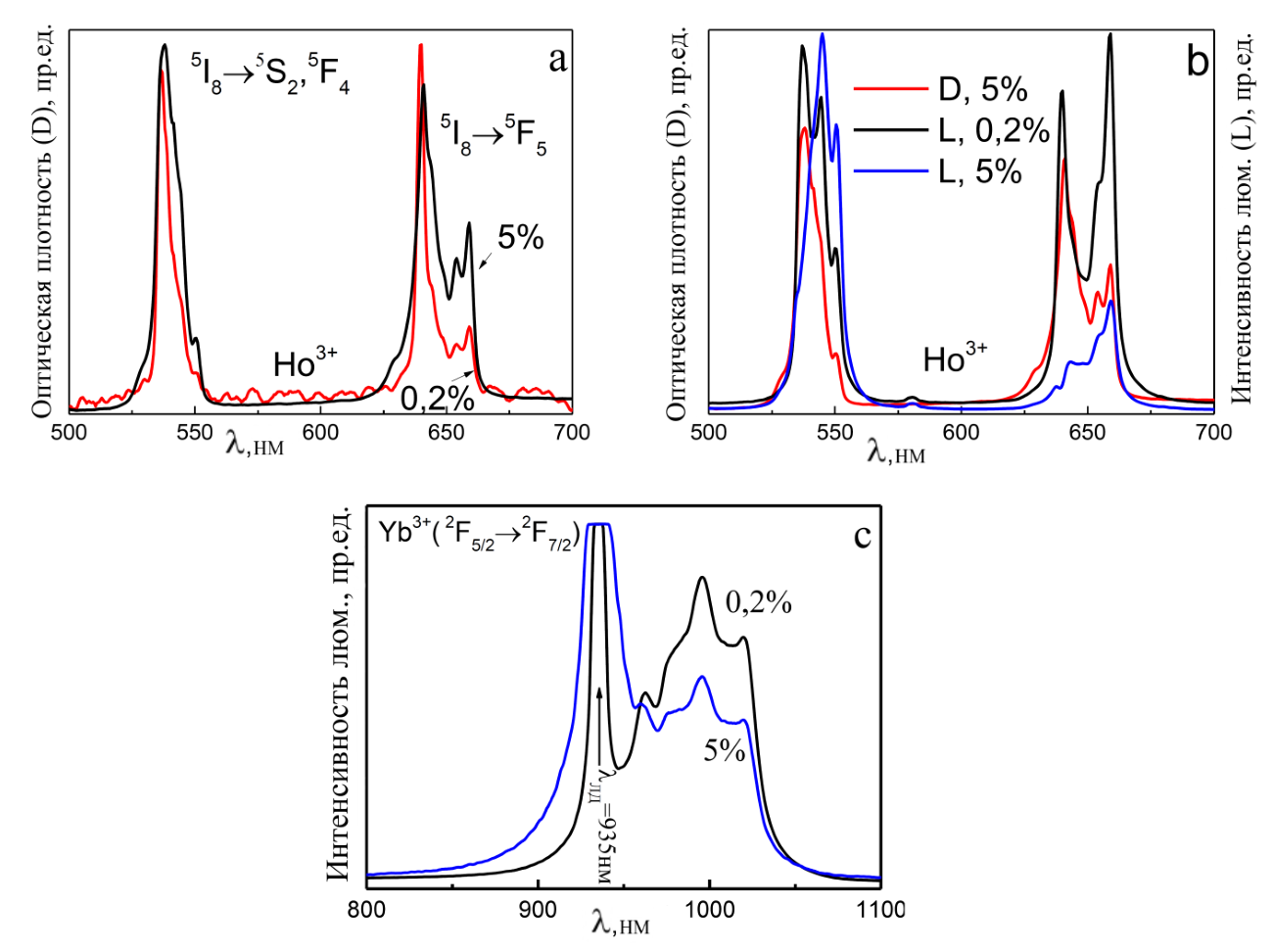

Рисунок 4. Спектры кристаллов LiYbF4:Ho3+ (0,2% и 5%) при 300 К: поглощения ионов Ho3+ – (a); поглощения и люминесценции ионов Ho3+ – (b); люминесценции ионов Yb3+ – (c).

Для изучения кинетических особенностей люминесценции кристаллов LiYbF4:Ho3+ излучение полупроводникового лазерного диода модулировалось прямоугольными импульсами. Их длительность и частота подбиралась в соответствии временам жизни возбужденных состояний, с которых наблюдалась люминесценция. Применение возбуждающего излучения в виде периодической последовательности прямоугольных импульсов позволяет выявить динамику процессов заселения и распада возбужденных энергетических уровней.

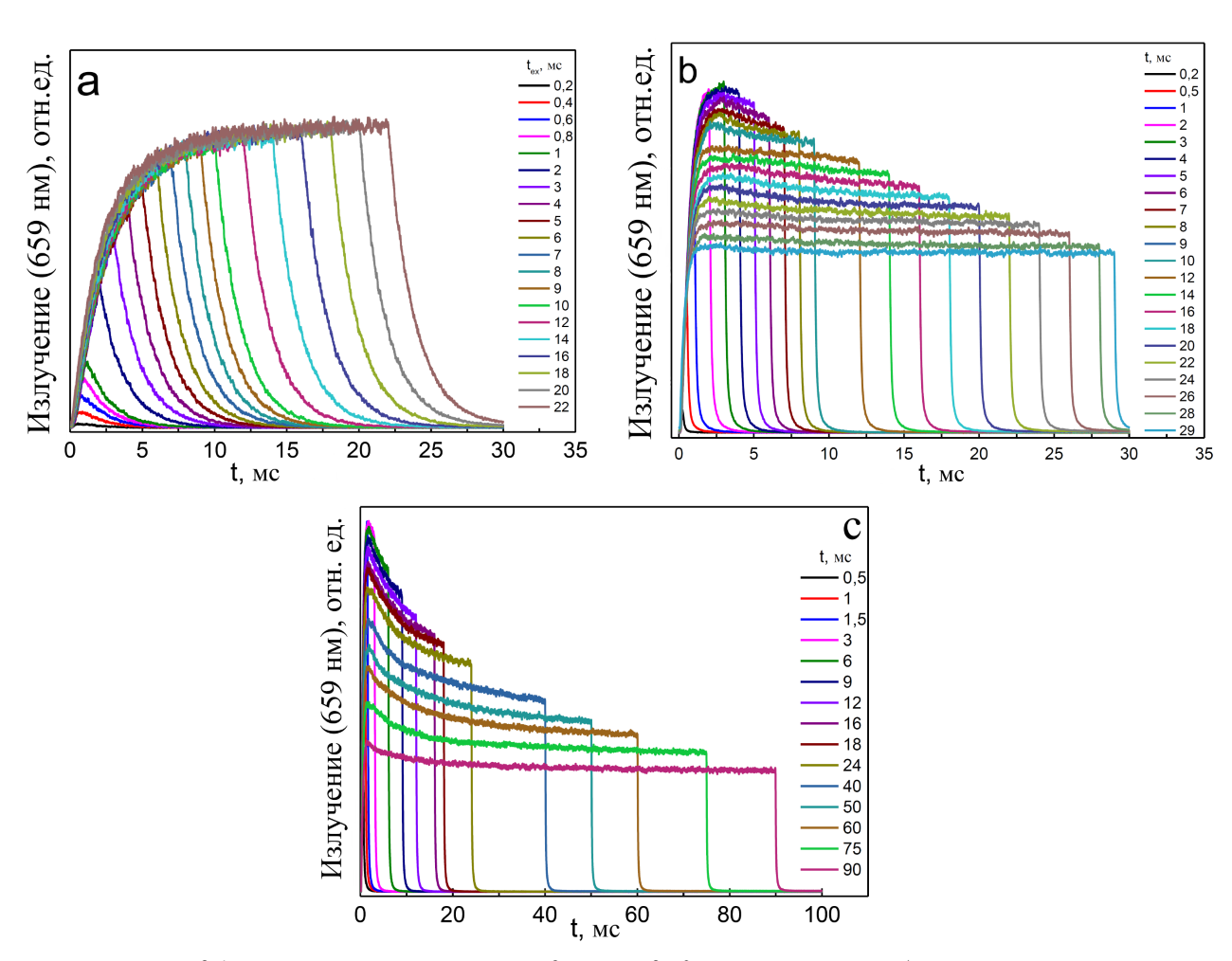

На рисунке 5 представлена зависимость кинетики люминесценции ионов Ho3+ (0,2% и 5%) с возбужденного энергетического уровня 5F5 (переход 5F55I8 , λлюм=659 нм) от частоты и длительности импульсов возбуждения.





Рисунок 5. Кинетика люминесценции ионов Ho3+(5F55I8 , λлюм=659 нм) в кристалле LiYbF4Ho3+ при возбуждении излучением лазерного диода с λЛД=934 нм; РЛД=1,108 Вт: а) 0,2%; fмод=33,3 Гц; b) 5%; fмод=33,3 Гц; c) 5%; fмод=10 Гц.

Полностью с этой работой и научными выводами можно познакомиться, обратившись к источнику.



Источник:

Козюров А.Д. Ап‑конверсионная люминесценция монокристалла LiYbF4:Ho3+. – Казань. – 2015. – 31 с.


Разработчик: Козюров А.Д. (Казанский (Приволжский) федеральный университет)
