Применение LTR212 в стенде для исследования режимов бурения горных пород

Внедрение: 2015 г.

Стенд (рисунок 1), предназначенный для исследования режимов бурения с наложением на буровой резец не только импульсов осевого усилия, но и импульсов крутящего момента, был предложен Д.А. Гринько в диссертации на соискание ученой степени кандидата технических наук «Метод расчета и поддержания рациональных режимных параметров бурильной машины мехатронного класса».

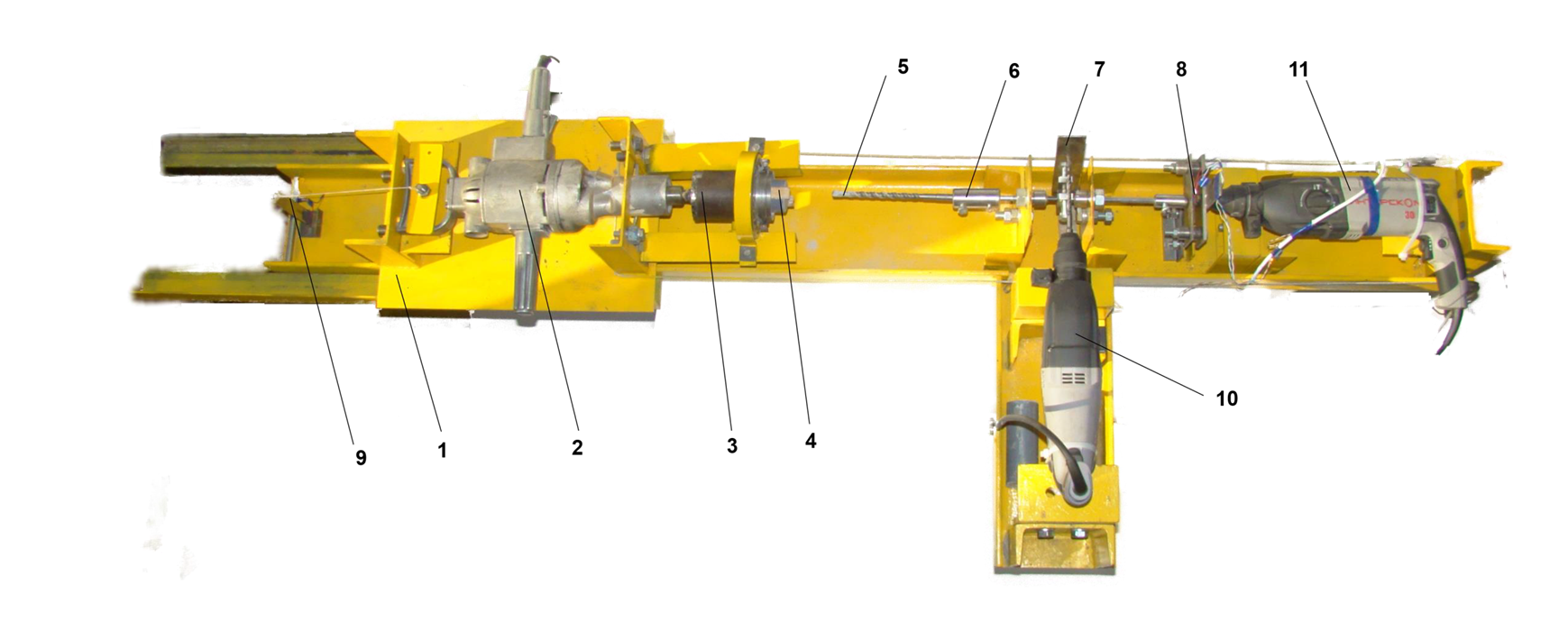

Рисунок 1. Общий вид стенда для исследования режимов бурения горных пород (Патент РФ № 2516042): 1 – податчик; 2 – вращатель; 3 – оправка; 4 – образец породы; 5 – инструмент; 6 – отрезок штанги; 7, 8, 9 – тензометрические звенья (тензодатчики); 10 – механизм-возбудитель импульсов крутящего момента; 11 – механизм-возбудитель импульсов осевого усилия.



Для регистрации сигналов, поступающих с тензодатчиков, применена Установка измерительная LTR с модулем LTR212. Сигнал снимается по трем каналам. По первому каналу поступает сигнал с датчика перемещения податчика, по второму - с датчика импульсов осевого усилия и по третьему - с датчика импульсов крутящего момента. На тензометрические балки были наклеены тензорезисторы с базой 30 мм сопротивлением 200 Ом и подключены по полумостовой схеме.

Разработанные автором рекомендации по повышению эффективности бурения шпуров, а также конструктивные решения отдельных элементов и узлов бурильной установки приняты к внедрению в ОАО «Шахтоуправление «Обуховская».

Внешний вид Установки бурильной шахтной (УБШ) приведен на рисунке 2.

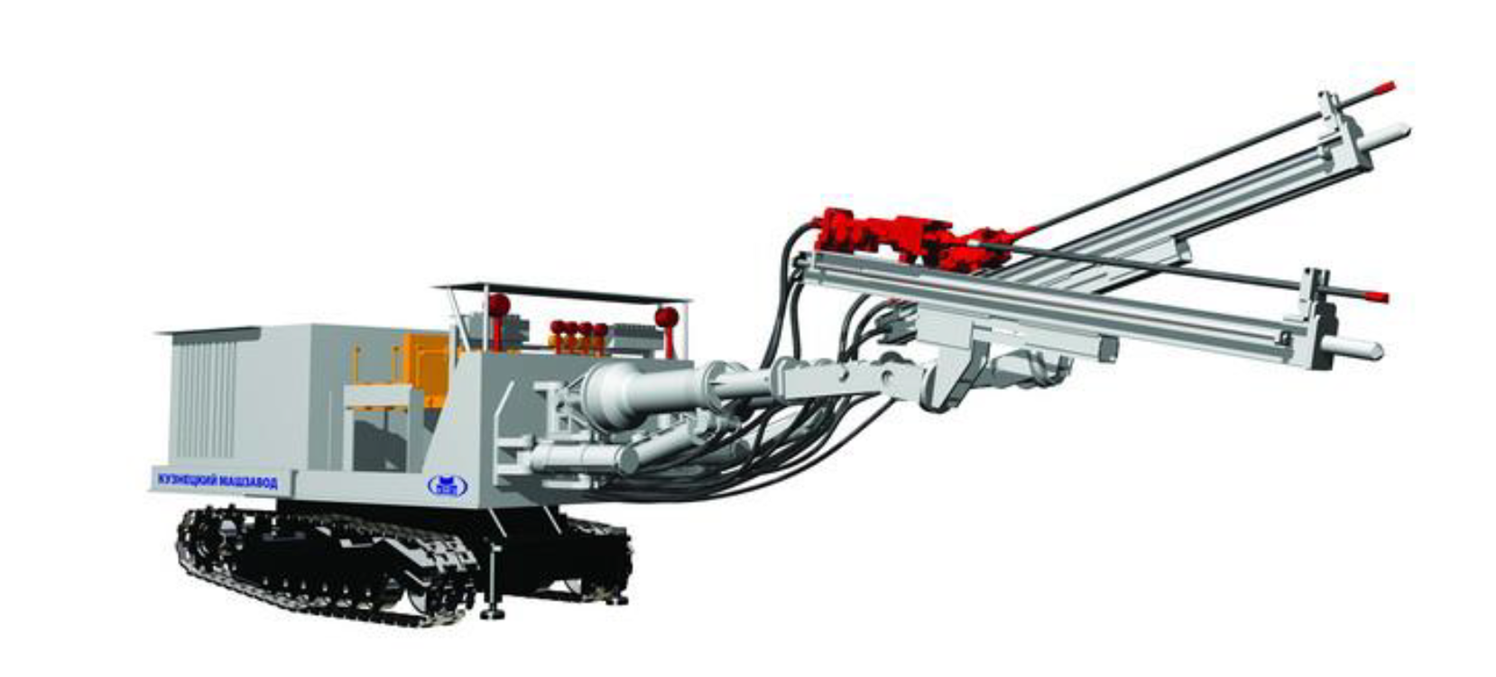

Рисунок 2. УБШ 316 (Кузнецкий машиностроительный завод).



Патентообладатель: федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт)".


Разработчик: Гринько Дмитрий Александрович (Южно-Российский государственный технический университет (Новочеркасский политехнический институт)
